- 产品名称: DFD液气电磁阀
- 产品介绍:
适用于以水或液体,气体为介质,进行液位、浓度、流量、计量或排放循环等自动控制的二位式通断切换。对管道介质方向进行控制,从而达到对阀门开关的控制。
DFD液气电磁阀概述:
有密闭的腔,在不同位置开有通孔,每个孔都通向不同的油管,腔中间是阀,两面是两块电磁铁,哪面的磁铁线圈通电阀体就会被吸引到哪边,通过控制阀体的移动来挡住或漏出不同的排油的孔,而进油孔是常开的,液压油就会进入不同的排油管,然后通过油的压力来推动油缸的活塞,活塞又带动活塞杆,活塞杆带动机械装置动。这样通过控制电磁铁的电流通断就控制了机械运动。
特点:
电磁先导式开阀结构,可以操作更大的压力。
膜片式密封,动作灵敏,开闭可靠。
有常闭式和常开式两种。
作用:
对管道介质方向进行控制,从而达到对阀门开关的控制。
适用范围:
适用于以水或液体,气体为介质,进行液位、浓度、流量、计量或排放循环等自动控制的二位式通断切换。
DFD液气电磁阀规格参数:型号
连接方式
连接尺寸
L
H
KV值
阀体材质
DFD-5
内螺纹
M10
48
83
0.4
黄铜锻造
DFD-15
内螺纹
G1/2″
80
105
3.2
DFD-20
内螺纹
G3/4″
87
114
6
DFD-25
内螺纹
G1″
108
147
9.5
DFD-32
内螺纹
G11/4″
130
121
12
DFD-40
内螺纹
G11/2″
145
144
21
DFD-50
内螺纹
G2″
177
155
30
DFD-40F
法兰
4-Ф17.5孔距Ф110
182
196
21
铜阀体
钢阀体DFD-50F
法兰
4-Ф17.5孔距Ф125
215
200
30
DFD-65F
法兰
4-Ф17.5孔距Ф145
256
270
45
铸铁
DFD-80F
法兰
4-Ф17.5孔距Ф160
277
280
70
DFD-100F
法兰
8-Ф17.5孔距Ф180
350
330
110
DFD-125F
法兰
8-Ф17.5孔距Ф210
425
437
190
DFD-150F
法兰
8-Ф22孔距Ф240
450
440
250
DFD-200F
法兰
8-Ф22孔距Ф295
560
547
440

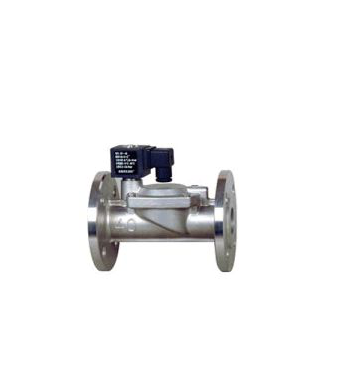

DFD液气电磁阀结构图片:
-
