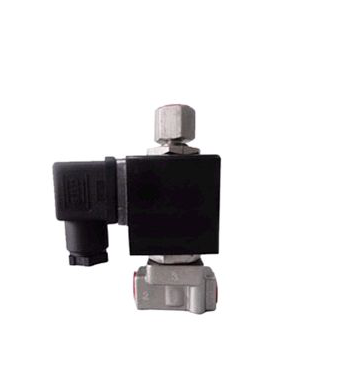

- 产品名称: DH-T-F小口径二位三通电磁阀
- 产品介绍:
广泛应用于冶金、石化、制药、烟草、橡胶、食品医疗、城建环保、给排水、采暖空调、消防安全、科研、景观喷灌、节能产业等各个领域。
DH-T-F小口径二位三通电磁阀特点:
阀芯为双活塞阀芯,寿命长;换向和分流迅速;专制线圈不易烧毁;
在真空负压、零压时都能正常工作。阀体安装方向无限制。
应用范围:
广泛应用于冶金、石化、制药、烟草、橡胶、食品医疗、城建环保、给排水、采暖空调、消防安全、科研、景观喷灌、节能产业等各个领域。
工作原理:
一进一出:常闭式:当线圈通电时,2通向1,1与3关闭。当线圈断电时,2与1关闭,1通向3。
常开式:当线圈通电时,3与1关闭,1通向2。当线圈断电时,3通向1,1与2关闭。
一进二出:当线圈通电时,1通向2,1与3关闭。当线圈断电时,1与2关闭,1通向3。
二进一出:当线圈通电时,2通向1,3与1关闭。当线圈断电时,2与1关闭,3通向1
DH-T-F小口径二位三通电磁阀技术参数:产品规格
DN1---DN300
阀体材质:
不锈钢
适用介质:
水、气、油、蒸汽、燃气、腐蚀流体等
介质温度:
-200~+350℃
介质粘度:
小于50C St(大于时需定制)
防护性能:
防水、防爆(Exd IICT5)、防腐
接线方式:
接线座式;引线式;插头式
控制方式:
常开、常闭
电源电压:
DC24~127V; AC36~380V
连接方式:
螺纹、法兰(外螺纹和特殊接口可定做或加转接头)
规格尺寸:产品代码
DM830
公称通径
DN3
DN4
DN5
DN6
DN8
适用压力
60MPa
接口螺纹
G1/4或特殊螺纹
G3/8或特殊螺纹
阀体材质
304不锈钢
备注
此阀在35MPa压力下,阀体尺寸长120mm、宽40mm
连接尺寸:连接尺寸
通径
顶部通径
Cv值
最低工作压力
最高工作压力
密封件材料
阀体材料
AC
DC
1/8〞
2.5
2.5
0.25
0.0MPa
1.6MPa
1.6MPa
丁晴橡胶
氟橡胶不锈钢304
1/8〞
3.0
3.0
0.35
0.0MPa
1.2MPa
1.2MPa
1/4〞
2.5
2.5
0.25
0.0MPa
1.6MPa
1.6MPa
1/4〞
3.0
3.0
0.35
0.0MPa
1.2MPa
1.2MPa
1/4〞
3.5
3.5
0.4
0.0MPa
1.0MPa
1.0MPa
1/4〞
4.0
4.0
0.5
0.0MPa
0.7MPa
0.7MPa
3/8〞
3.0
3.0
0.35
0.0MPa
1.2MPa
1.2MPa
3/8〞
3.5
3.5
0.4
0.0MPa
1.0MPa
1.0MPa
3/8〞
4.0
4.0
0.45
0.0MPa
0.7MPa
0.7MPa
3/8〞
5.0
4.0
0.71
0.0MPa
0.3MPa
0.3MPa
DH-T-F小口径二位三通电磁阀结构图片:
