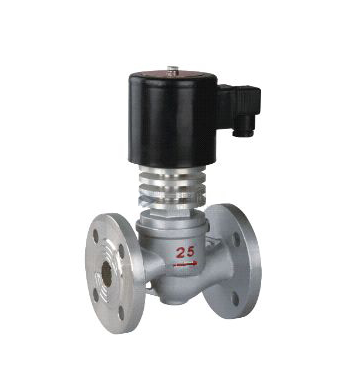

- 产品名称: ZCGL高温电磁阀
- 产品介绍:
用于各种中温、高温、常压、高压场合,适用于中高温热水、导热油、高温蒸汽、饱和蒸汽及过热蒸汽等管路的自动控制。特殊场合可持续长时间通电,采用全金属密封,介质流体温度可达450℃。
ZCGL高温电磁阀概述:
用于各种中温、高温、常压、高压场合,适用于中高温热水、导热油、高温蒸汽、饱和蒸汽及过热蒸汽等管路的自动控制。特殊场合可持续长时间通电,采用全金属密封,介质流体温度可达450℃。
特点:
先导活塞式
·体积小,重量轻
·散热机构,设计紧凑
·活塞结构,经久耐磨
·特殊场合可持续长时间通电
·压力范围:1.6Mpa、2.5Mpa、4.0Mpa
用途:
应用于钢铁企业、锅炉、窑炉、干燥设备、生物制药、电厂、石油化工、电镀涂装及造纸印染等行业。
ZCGL高温电磁阀功能选型:序号
功能名称
功能内容
B
防爆型
防爆等级Dii BT4
略
常闭
通电阀开、断电阀关
K
常开
通电阀关、断电阀开
备注
防爆合格证编号
GYB12.1474X
生产许可证编号
XK06-014-01624
技术参数:
技术参数
公称通径
DN15~300mm
连接方式
内螺纹、法兰
工作原理
先导活塞式
阀体材质
不锈钢
密封材质
超强聚四氟乙烯PTFE。金属硬密封MET.其它材质咨询技术
适用介质
过热蒸汽、高温导热油等(无颗粒杂质)
介质温度
W3:120℃~250℃ W4:250℃~450℃
环境温度
标准:-20~60℃
安装方式
水平安装线圈垂直向上
防护等级
铁壳型:IP54 防爆型:IP54
特殊工况要求亦可根据客户实际情况设计制造
选型说明:
阀体箭头标注方向必须与介质流向一致,如有双向流动,选购本公司电动阀或气动阀
流体中含有杂质颗粒,应视颗粒大小在阀前安装过滤器(滤网≥80目)
直流(DC)电源线长度不宜过长,以免线圈功率损耗,产生压降影响正常工作
请您再设计控制方案中优先选择常闭型
如需防爆电磁阀,持续长时间通电及特制电压的要求请先咨询后选择型号
电源参数:
电源电压
AC:220V 110V 50/60HZ DC:24V 12V
功率
J10
AC64VA
DC30W
电压偏差
±10%
电气连接
普通型:标准接线盒
防爆型:标配G1/2”内螺纹,内置接线盒

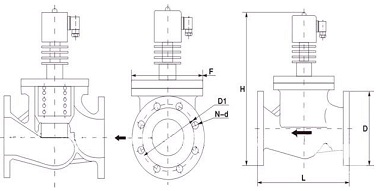

安装尺寸:
通径DN
内螺纹连接
法兰连接
内螺纹
外形尺寸
外形尺寸
法兰尺寸
G
L
H
L
H
D
D1
F
n-d
15
1/2
92
215
115
240
95
65
4-φ14
20
3/4
92
215
115
250
104
75
4-φ14
25
1
110
220
125
250
115
85
4-φ14
32
1-1/4
120
235
150
265
140
100
4-φ18
40
1-1/2
140
245
160
290
150
110
4-φ18
50
2
160
265
190
310
156
125
4-φ18
65
240
300
185
145
160
4-φ18
80
310
390
200
160
185
4-φ18
100
350
410
220
180
205
4-φ18
125
400
480
250
210
265
8-φ18
150
480
515
285
240
310
8-φ18
200
600
570
340
295
340
12-φ22
250
680
640
405
355
410
12-φ26
300
750
695
460
410
460
12-φ26
ZCGL高温电磁阀结构图片:
