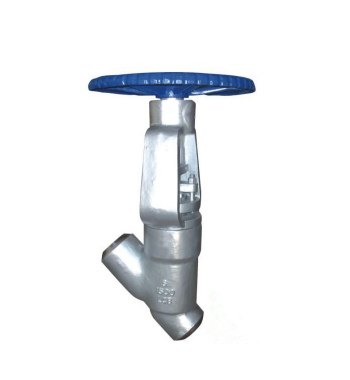

产品名称: J65Y(H)直流自密封式电站截止阀
产品介绍:
采用压力自密封阀盖，这种结构通过介质压力压紧接合面，克服了其它结构重量大的缺点。而且随着介质压力的增加，阀盖的密封会变得越来越紧。这种结构已成为高温高压的大型阀门优先使用的阀盖连接方式。

产品介绍
服务承诺
订货流程

J65Y(H)直流自密封式电站截止阀产品简介：
采用压力自密封阀盖，这种结构通过介质压力压紧接合面，克服了其它结构重量大的缺点。而且随着介质压力的增加，阀盖的密封会变得越来越紧。这种结构已成为高温高压的大型阀门优先使用的阀盖连接方式。

产品适用范围：
适用于工作温度-29～550℃的石油、化工、制药、化肥、电力行业等各种工况的管上，切断或接通介质。适用介质为：水、油品、蒸汽、酸性介质等。操作方式有：手动、齿轮传动、电动、气动等。

产品执行标准：
设计与制造：ASME B16.34，JB/T3595，E101
连接端： BW,SW
承插焊端：ASME B16.11
对接焊端：ASME B16.25
检查与试验：JB/T3595
注：自密封直流式截止阀可根据用户要求选择电动执行器（需提供执行机构参数要求），也可由我司选配订购。

工作原理：
阀体和阀盖连接处的压力自密封结构，通过阀门内流体的压力提供阀体和阀盖的紧密密封。目前压力自密封采用金属密封环和复合密封环（柔性石墨+304不锈钢丝）两种。金属密封环采用软钢并在外表面镀银，银的塑性较好，容易填充密封面上的微观孔隙，从而确保高压下密封环的密封性能。在高温及强烈腐蚀性介质下，金属密封环可采用316不锈钢表面镀铬，但该密封环易对和密封环接触的阀体内壁造成磨损，为彻底解决这一问题，在阀体内腔与密封环接触处堆焊Stellite合金，可有效防止因阀体磨损造成泄漏。为避免上述烦琐的制造工艺，以及在高温和温度频繁变化的场合，也可采用柔性石墨复合密封环，该密封环由柔性膨胀石墨和304不锈钢丝组成，综合了金属密封环和柔性石墨的优点，取得了很好的密封效果，但在阀门维修后需要更换密封环。

J65Y(H)直流自密封式电站截止阀设计特点：
1. 阀体阀盖为整体锻制而成，强度高，造型美观，材质可靠。
2. 中腔采用自密封结构，压力越高，密封性越好。独特的不锈钢自密封圈，拆装方便，密封可靠。
3. 阀杆表面经超强致密耐磨处理，耐磨耐蚀，启闭磨擦小，确保产品无外漏之虞。
4. 产品结构合理,密封可靠，性能优良、造形美观。
5. 阀瓣、阀座的密封面采用司太立（stellite）钴基硬质合金堆焊而成，耐磨；
6. 可采用各种配管法兰标准及法兰密封面型式，满足各种工程需要及用户要求。
7. 阀体材料品种齐全，填料、垫片根据实际工况或用户要求合理选配，能适用于各种压力、温度及介质工况。
8. 倒密封采用螺纹连接密封座或本体堆焊奥氏体不锈钢而成，倒密封可靠，填料更换和维修可在不停机情况下进行，方便快捷不影响系统运行。

产品零部件材料和性能参数：

序号	零件名称	CStoASTM	AStoASTM	SStoASTM
序号	零件名称	A105	F22	F304(L)	F316(L)
1	阀体	A105	A182F22	A182F304(L)	A182F316(L)
2	阀瓣	A276420	A276304	A276304(L)	A276F316(L)
3	阀杆	A182F6	A182F304	A182F304(L)	A182F316(L)
4	垫片	316夹柔性石墨			316夹PTFE
5	阀盖	A105	A276304	A276304(L)	A276F316(L)
6	螺栓	A193B7	A193B16	A193B8	A193B8M
7	销钉	A276420			A276 304
8	填料压套	A276410			A182F304(L)	A182F316(L)
9	活节螺栓	A193B7	A193B16	A193B8	A193B8M
10	填料压板	A216WCB			A351CF8
11	螺母	A1942H	A1944	A1948	A1948M
12	阀杆螺母	A276420
13	锁紧螺母	A1942H	A1944	A1948	A1948M
14	铭牌	SS
15	手轮	A197
16	填料	柔性石墨			PTFE
适用介质		水、蒸汽、油品等	水、蒸汽、油品等	硝酸、醋酸等
适用温度		—29℃～425℃	—29℃～550℃	—29℃～200℃

J65Y(H)直流自密封式电站截止阀产品外形与结构尺寸：

公称通径	尺寸（mm）							重量（Kg）
DN（mm）	L	D1	Do	H	Lo	L1		重量（Kg）
PN32（320） J565Y-320V型
80	390	64	120	750	-	-	121
100	480	108	185	870	-	-	212
125	533	132	218	995	-	-	312
150	610	166	245	1205	-	-	510
175	750	175	278	1565	-	-	708
200	762	200	290	1670	-	-	980
225	850	108	310	1705	-	-	1060
250	914	248	348	1870	-	-	1380
300	1041	300	430	2335	-	-	2824
P54（140） J565Y-P54140V型
80	390	64	120	750	-	-	130
100	480	108	185	870	-	-	212
125	580	132	218	995	-	-	312
150	630	166	245	1205	-	-	510
175	750	175	278	1565	-	-	708
200	771	200	290	1670	-	-	980
225	850	108	310	1705	-	-	1060
250	930	248	348	1870	-	-	1380
300	1060	300	430	2335	-	-	2824

J65Y（H）-1500主要规格、连接尺寸及外形尺寸：

尺寸	D	D₁	d	a°	H	L	D₀
规格	D	D₁	d	a°	H	L	D₀
15	24	56	15	37.5°	315	190	200
20	32	56	19	37.5°	315	190	200
25	38	56	24	37.5°	315	190	200
32	48	82	30	37.5°	435	220	240
40	52	82	34	37.5°	435	220	280
50	66	90	42	37.5°	480	250	320

J65Y（H）-2500主要规格、连接尺寸及外形尺寸：

尺寸	D	D₁	d	a°	H	L	D₀
规格	D	D₁	d	a°	H	L	D₀
15	24	56	15	37.5°	315	190	200
20	32	56	19	37.5°	315	190	200
25	38	56	20	37.5°	315	190	200
32	48	82	29	37.5°	435	220	240
40	52	82	30	37.5°	435	220	280
50	66	90	39	37.5°	480	250	320

直流SW型承插焊自密封式电站截止阀连接尺寸：

NPS	缩径	3/8"	1/2"	3/4"	1"	11/4"	11/2"	2"
NPS	全径		3/8"	1/2"	3/4"	1"	11/4"	11/2"	2"
L		92	111	111	120	152	172	200	220
H(开)		171	207	207	240	258	330	355	370
W		100	125	125	160	160	180	200	240
重量	螺栓式	2.2	3.7	3.6	6.8	7.6	11.6	15	21.9
重量	焊接式	2	3.4	3.3	6	5.6	10.3	14.2	18
