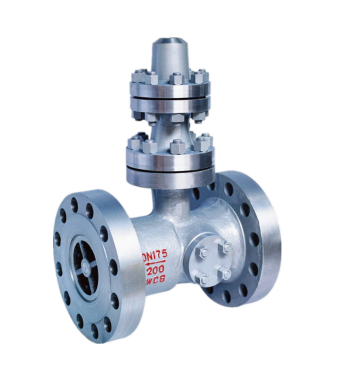

  • 产品名称:    175H48Y/H-200空排止回阀
  • 产品介绍:
    广泛应用于市政建设、农田水利、火力发电、石油化工、冶金矿山、消防环保、食品、航运、医药和轻纺等各个领域。
  • 175H48Y/H-200空排止回阀产品简介:
          广泛应用于市政建设、农田水利、火力发电、石油化工、冶金矿山、消防环保、食品、航运、医药和轻纺等各个领域。空排止回阀主要用于火电厂给水泵出口处。配合水泵最小流量再循环阀工作,维持系统的安全运行。

    工作原理:
         打开出口阀,给水泵启动,给水达到一定的压力后,阀芯自动升起,推离阀座,给水即流出。同时阀芯连杆拔动排空口阀片封闭排空口。当给水泵流量减小时,阀芯下 落,推动连杆拔开排空阀片,开启再循环门维持水泵最小流量。当停泵时,阀芯自动下落关闭通道,从而防止高压水锤对给水系统的破坏。

    应用规范:

    设计标

    连接端尺寸

    检验与试验

    材料

    标志

    供货

    结构长度

    连接法兰

    碳钢

    不锈钢

    JB/T3595

    GB/T12221

    JB/T79.2

    JB/T3595

    GB/T12290

    GB/T12230

    GB/T12220

    JB/T7928

    GB/T12224

    JB/T9092

    175H48Y/H-200空排止回阀结构特点:

    1. 该阀配合再循环旁路阀工作,维持系统的安全运行。
    2. 主阀瓣上下移动,介质倒流时,借助介质压力及弹簧作用下关闭通道,此时旁路阀开启,当主阀瓣全开时,旁路 阀关闭。
    3. 阀瓣密封采用不锈钢堆焊而成,耐磨、抗擦伤性强,密封可靠。
    4. 阀门应垂直安装。

    产品性能参数:

    公称压力(MPa)

    强度试验(MPa)

    密封试验(MPa)

    适用温度(℃)

    适用介质

    20

    30

    20

    ≤ 160

    水、蒸汽

    产品零部件材料:

    零件名称

    材料

    阀体、连接法兰、排气法兰、法兰盖

    碳素铸钢

    导向轴、拔叉、轴套、滑块、排放套、排气盘

    不锈钢

    阀瓣、阀瓣体、阀瓣轴、连接叉

    优质碳素钢

    衬套

    铸铝青铜

    螺栓、螺母

    优质碳素钢

    175H48Y/H-200空排止回阀产品外形与结构尺寸:

    DN

    L

    D

    D1

    D2

    D6

    b

    Z-d

    f

    f2

    H

    重量(kg)

    100

    430

    360

    292

    245

    138

    66

    8-41

    3

    6

    630

    285

    150

    550

    440

    360

    305

    190

    82

    12-Ф48

    3

    6

    650

    510

    175

    610

    475

    3944

    340

    214

    84

    12-Ф48

    3

    6

    685

    700

    225

    900

    580

    483

    418

    268

    100

    12-Ф58

    3

    6

    765

    1105

    250

    900

    670

    572

    508

    319

    110

    16-Ф58

    3

    6

    780

    1330



    感谢您访问我们的网站【http://www.shhwv.com 昊沃阀门
    如有任何疑问,您可以致电给我们021-56318396  13917079580(小吕),我们一定会尽心尽力为您提供优质的服务。
    本厂专业提供蝶阀球阀、水利控制阀、止回阀呼吸阀截止阀针型阀过滤器阻火器背压阀柱塞阀旋塞阀、船用阀门塑料阀门等各类阀门

  • 质量推动发展,昊沃为您创造更多价值
    不断提升质量,精益求精,“有口皆碑,品质卓越的质量”是昊沃永恒的主题。
    昊沃严格按照 ISO9001-2000 质量体系认证要求,质量严格把关,责任到人,确保生产、服务、销售的有序运行。
    加强与用户之间的沟通,竭诚为广大客户提供优质产品,至善至美服务,特此我公司做出以下承诺:
    一、产品标准
    产品严格按照中国GB、CB标准、美国 API和 HG标准等标准设计、验收、制造。结构长度按照国家标准,密封面硬度达到国家规定要求。
    二、售前服务
    产品介绍,疑难解答,非标产品设计,技术交流。
    三、售中服务
    1.对特殊或复杂的产品,我公司安排技术人员对用户进行产品使用、调式、维修及故障排除进行培训和指导。
    2.保证及时供货,守信合同,随时保持与客户联系。
    四、售后服务
    一、货到现场后现场安装人员如需进行技术指导安装,技术培训和调试指导服务,卖方负责委派技术人员进行视频培训与指导。如需要到现场培训,由双方协商而定。
    二、质保期为收到货物之日起算12个月,质保期内产品质量按照国家标准实行,
    三、卖方承诺接到买方售后服务电话后尽早给予解决方案,如果需要去现场售后服务的,卖方承诺会指派经验丰富的售后服务人员尽快到达售后服务现场,并承诺在到达现场后立即给予处理直到系统能正常运行。
  • 询 价 指 南:
    询问阀门产品时,必须提供以下资料与参数:
    1) 所需阀门名称
    2) 所需阀门产品在什么行业使用:石油、电力、化工、天然气、空调、消防、市政。
    3) 所需阀门介质(流体)的工作温度(常温、底温、高温、多少温度)
    4) 所需阀门介质的物理、化学性能(腐朽性、易燃易爆性、毒性、物态等)
    5) 所需阀门的密封面要求(金属密封;本体密封W. 软密封、橡胶、四氟)
    6) 所需阀门阀体选用何种材质(铸铁、铸钢、锻钢、不锈钢、黄铜、UPVC塑料、PPR等)
    7) 所需阀门介质的工作压力(6压、1.0Map、1.6Map.等高中压、美标磅级150LB、300LB等)
    8) 所需阀门公称尺寸(规格大小)(几分、几英寸、多少MM)
    9) 所需阀门结构长度(对阀门L有什么要求,现场空间位置是否够用)
    10) 所需阀门与管道的连接形式(螺纹连接、法兰连接、对焊、卡箍、承插、快速接入等)
    11) 所需阀门阀门的操作方式(手动、齿轮传动、蜗杆传动、电动、气动、液动、电液联动等)

    订 货 须 知:

    一、如客户对采购清单上的产品有特殊要求,须在订合同前提供以下说明:
    1) 公称直径、全通径、缩径、管道尺寸
    2) 连接形式
    3) 结构长度
    4) 阀门重量要求
    5) 阀门启闭速度和启闭次数
    6) 实验、检验标准及其他要求
    7) 运用介质及温度、压力范围
    8) 阀门工作环境及保养条件(是否防爆)
    9) 阀门的流通能力和流体阻力系数
    10) 驱动装置能源特性(交流电或直流、电压、空气压力)
    二、如由客户自己提供确定的阀门类型和型号时,客户应给予正确说明:其型号的含义和相关要求,在供需双方理解一致的条件下签订合同。
    三、 本公司可以根据客户特殊要求配置各类驱动装置(在各项技术能达到的情况下)。
