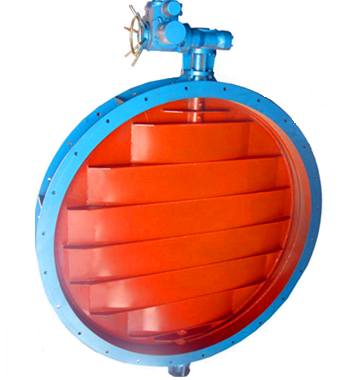

- 产品名称: D941W电动法兰通风蝶阀
- 产品介绍:
适用于两位切断的场合。阀与执行机构的连接采用直连方式,电动执行机构无须配伺服放大器,输入220VAC电源即可控制运转。
D941W电动法兰通风蝶阀产品简介:
适用于两位切断的场合。阀与执行机构的连接采用直连方式,电动执行机构无须配伺服放大器,输入220VAC电源即可控制运转。
采用钢板焊接制造,具有结构尺寸短,重量轻,安装方便等特点。该阀驱动力矩小,启闭灵活,操作方便。阀体上设置油密封挡圈,密封副之间无可见间隙,泄漏率小。
蝶板与阀体间的膨胀间隙大,能有效防止因热涨冷缩造成的卡死现象。电动通风蝶阀可配备多种驱动装置,如手动装置、蜗轮传动装置、气动装置、电动装置。通风蝶阀广泛用于治金、师化、电力、建材、矿山等工业管线,对介质气体气控制或调节作用。
D941W电动法兰通风蝶阀产品工作原理:
通过驱动装置带动阀轴、经转动销使蝶板随阀轴一起作90℃范围内旋转,从而达到开头或调节目的。
设计特点:
1. 本阀驱动力矩小,启闭灵活,操作方便可靠;
2. 本阀阀芯可做成双门或百叶式,以满足不同用户的要求;
3. 本阀代体上设置密封挡圈,密封无可见间隙,泄漏率小;
4. 采用钢板焊接制造,结构尺寸短,体积小,重量轻,安装方便;
5. 蝶板与阀体间的膨胀间隙长,能有效防止因热胀冷缩造成的卡死现象;
6. 本阀可配备各种驱动装置,如手动装置、电动装置、气动装置、推杆装置等。
产品性能参数:公称通径
DN
50~2000
公称压力
PN(MPa)
0.05
0.25
0.6
试验压力
强度试验
0.075
0.375
0.9
密封试验
≤1.5%泄漏量
适用介质
煤气、含尘气体、烟道气等
驱动形式
气传动、电传动
适用介质
热风、烟气、燃气
介质流速
≤50m/s
泄漏
1%
产品零部件材料:
零件名称
材料
阀体
铸铁、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料
蝶板
铸铁、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料
阀座密封圈
与阀体相同
阀杆
碳钢、2Cr13、不锈钢、铬镍钼钛钢
填料
氟塑料、柔性石墨

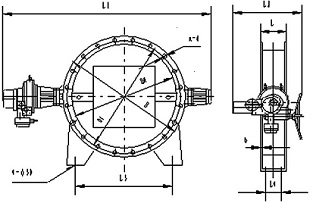

D941W电动法兰通风蝶阀产品外形与结构尺寸:
公称通径DN
结构长度
外型尺寸(参考值)
连接尺寸(标准值)
参考
(标准值)
0.05MPa和0.25MPa
0.6MPa
重量
毫米
英寸
L
H
H0
A
B
D
D1
n-d
D
D1
n-d
50
2
108
70
418
250
225
140
110
4-14
140
110
4-14
42
65
2 1/2
112
80
438
250
225
160
130
4-14
160
130
4-14
53
80
3
114
95
466
250
225
190
150
4-18
190
150
4-18
62
100
4
127
105
486
250
225
210
170
4-18
210
170
4-18
81
125
5
140
120
516
325
245
240
200
8-18
240
200
8-18
90
150
6
140
132
541
325
245
265
225
8-18
265
225
8-18
100
200
8
152
160
779
325
245
320
280
8-18
320
280
8-18
110
250
10
165
187
836
363
313
375
335
12-18
375
335
12-18
145
300
12
178
220
901
363
313
440
395
12-22
440
395
12-22
160
350
14
190
245
954
363
313
490
445
12-22
490
445
12-22
215
400
16
216
270
1003
363
313
540
495
16-22
540
495
16-22
230
450
18
222
297
1058
465
439
595
550
16-22
595
550
16-22
250
500
20
229
322
1111
546
556
645
600
20-22
645
600
20-22
260
600
24
267
377
1233
546
556
755
705
20-26
755
705
20-26
370
700
28
292
430
1338
546
556
860
810
24-26
860
810
24-26
400
800
32
318
487
1452
546
556
975
920
24-30
975
920
24-30
560
900
36
330
537
1588
632
706
1075
1020
24-30
1075
1020
24-30
580
1000
40
410
587
1689
632
706
1175
1120
28-30
1175
1120
28-30
660
1200
48
470
687
1938
632
706
1375
1320
32-30
1405
1340
32-33
950
1400
56
530
760
2670
790
1338
1575
1520
36-30
1630
1560
36-36
1280
1600
64
600
895
2810
868
1476
1790
1730
40-30
1830
1760
40-36
1510
1800
72
670
995
3020
868
1476
1990
1930
44-30
2045
1970
44-39
2500
2000
80
760
1095
3220
965
1600
2190
2130
48-30
2265
2180
48-42
2900
