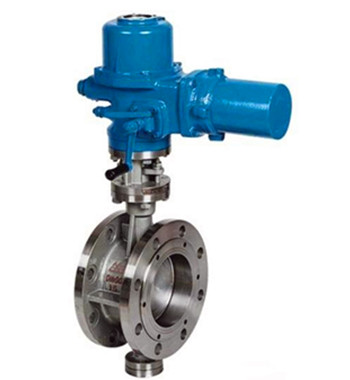

- 产品名称: D943H法兰式硬密封电动蝶阀
- 产品介绍:
采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构，被广泛用于工业管道上，作调节流量和切断介质用。
D943H法兰式硬密封电动蝶阀产品简介：
采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构，被广泛用于温度≤425℃的煤气、空气、蒸汽、水、海水、油品等介质的治金、电力、石油化工、食品、医药、轻纺、造纸以及给排水和市政建设等工业管道上，作调节流量和切断介质用。
D943H法兰式硬密封电动蝶阀设计特点：
1. 大规格蝶板采用绗架结构，强度高，过流面积大，流阻小。
2. 驱动装置可以多工位（旋转90°或180°）安装，便于用户使用。
3. 碟板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长。
4. 本阀采用三偏心密封结构，阀座与蝶板几乎无磨损，具有越关越紧的密封功能。
5. 本阀具有双向密封功能，安装时不受介质流向的限制，也不受空间位置的影响，可在任何方向安装。
6. 密封圈选用不锈钢制作，具有金属硬密封和弹性密封的双重优点，无论在低温和高温的情况下，均具有优良的密封性能具有耐腐蚀、使用寿命长等特点。
产品性能参数和零部件材料：公称通径DN（mm）
50-1200
公称压力PN（MPa）
1
1.6
试验压力PS(MPa)
强度试验
1.5
2.4
密封试验
1.1
1.76
材料/材料代号
C
P
R
主要零件
阀体
WCB
ZG1Cr18 Ni9Ti
ZG0Cr18、Ni12Mo2Ti
蝶板
WCB
ZG1Cr18 Ni9Ti
ZG0Cr18、Ni12Mo2Ti
阀杆
2Cr13
1Cr18 Ni9Ti
0Cr18、Ni12Mo2Ti
密封圈
不锈钢
填料
柔性石墨
适用工况
适用介质
水、蒸汽、油品
硝酸类
醋酸类
适用温度
-40℃～425℃（超该温度范围；订货时请注明）
D943H法兰式硬密封电动蝶阀产品外形与结构尺寸：
感谢您访问我们的网站【http://www.shhwv.com 昊沃阀门】公称通径DN(mm)
尺寸(mm)
公称通径DN(mm)
尺寸(mm)
L
H1
H
Z-Φd
L
H1
H
Z-Φd
50
43
125
82
4-18
400
102
550
374
16-34
65
46
145
95
8-18
450
114
600
384
20-34
80
49
160
108
8-18
500
127
660
448
20-41
100
56
190
125
8-23
600
154
770
490
20-41
125
64
220
138
8-25
700
165
875
542
24-48
150
70
250
198
8-25
800
190
990
607
24-48
200
71
310
236
12/25
900
203
1090
665
28-54
250
76
370
276
12/30
1000
216
1210
731
28-58
300
83
430
308
16-30
1200
254
1420
842
32-58
350
92
490
340
16-34
如有任何疑问，您可以致电给我们021-56318396 13917079580（小吕），我们一定会尽心尽力为您提供优质的服务。
本厂专业提供蝶阀、球阀、水利控制阀、止回阀、呼吸阀、截止阀、针型阀、过滤器、阻火器、背压阀、柱塞阀、旋塞阀、船用阀门、塑料阀门等各类阀门。
-
质量推动发展，昊沃为您创造更多价值
不断提升质量，精益求精，“有口皆碑，品质卓越的质量”是昊沃永恒的主题。
昊沃严格按照 ISO9001-2000 质量体系认证要求，质量严格把关，责任到人，确保生产、服务、销售的有序运行。
加强与用户之间的沟通，竭诚为广大客户提供优质产品，至善至美服务，特此我公司做出以下承诺：
一、产品标准
产品严格按照中国GB、CB标准、美国 API和 HG标准等标准设计、验收、制造。结构长度按照国家标准，密封面硬度达到国家规定要求。
二、售前服务
产品介绍，疑难解答，非标产品设计，技术交流。
三、售中服务
1.对特殊或复杂的产品，我公司安排技术人员对用户进行产品使用、调式、维修及故障排除进行培训和指导。
2.保证及时供货，守信合同，随时保持与客户联系。
四、售后服务
一、货到现场后现场安装人员如需进行技术指导安装，技术培训和调试指导服务，卖方负责委派技术人员进行视频培训与指导。如需要到现场培训，由双方协商而定。
二、质保期为收到货物之日起算12个月，质保期内产品质量按照国家标准实行，
三、卖方承诺接到买方售后服务电话后尽早给予解决方案，如果需要去现场售后服务的，卖方承诺会指派经验丰富的售后服务人员尽快到达售后服务现场，并承诺在到达现场后立即给予处理直到系统能正常运行。
- 询 价 指 南：
询问阀门产品时，必须提供以下资料与参数：
1) 所需阀门名称
2) 所需阀门产品在什么行业使用：石油、电力、化工、天然气、空调、消防、市政。
3) 所需阀门介质（流体）的工作温度（常温、底温、高温、多少温度）
4) 所需阀门介质的物理、化学性能（腐朽性、易燃易爆性、毒性、物态等）
5) 所需阀门的密封面要求（金属密封；本体密封W. 软密封、橡胶、四氟）
6) 所需阀门阀体选用何种材质（铸铁、铸钢、锻钢、不锈钢、黄铜、UPVC塑料、PPR等）
7) 所需阀门介质的工作压力（6压、1.0Map、1.6Map.等高中压、美标磅级150LB、300LB等）
8) 所需阀门公称尺寸（规格大小）（几分、几英寸、多少MM）
9) 所需阀门结构长度（对阀门L有什么要求，现场空间位置是否够用）
10) 所需阀门与管道的连接形式（螺纹连接、法兰连接、对焊、卡箍、承插、快速接入等）
11) 所需阀门阀门的操作方式（手动、齿轮传动、蜗杆传动、电动、气动、液动、电液联动等）
订 货 须 知：
一、如客户对采购清单上的产品有特殊要求，须在订合同前提供以下说明：
1) 公称直径、全通径、缩径、管道尺寸
2) 连接形式
3) 结构长度
4) 阀门重量要求
5) 阀门启闭速度和启闭次数
6) 实验、检验标准及其他要求
7) 运用介质及温度、压力范围
8) 阀门工作环境及保养条件（是否防爆）
9) 阀门的流通能力和流体阻力系数
10) 驱动装置能源特性（交流电或直流、电压、空气压力）
二、如由客户自己提供确定的阀门类型和型号时，客户应给予正确说明：其型号的含义和相关要求，在供需双方理解一致的条件下签订合同。
三、 本公司可以根据客户特殊要求配置各类驱动装置（在各项技术能达到的情况下）。
