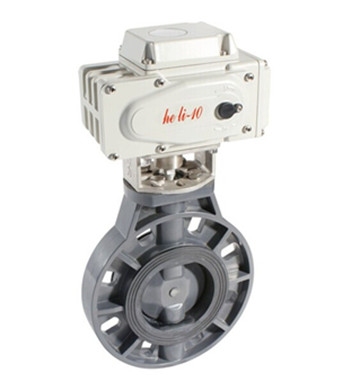

- 产品名称: D971S UPVC电动塑料蝶阀
- 产品介绍:
采用一体式电动执行器与塑料蝶阀组成，输入220V电源即可直接进行开关量调节。
D971S UPVC电动塑料蝶阀产品简介：
采用一体式电动执行器与塑料蝶阀组成，输入220V电源即可直接进行开关量调节，亦可内置伺服模块，输入控制信号(4～20mADC或1～5VDC)及单相电源即可控制运转。
UPVC电动塑料蝶阀重量轻、耐腐蚀性强，被应用于多个领域，如一般纯水和生饮水的管路系统、排水和污水管路系统、盐水和海水管路系统、酸碱和化学溶液系统等多个行业。
设计特点：
1) 本体重量轻容易安装。
2) 耐腐蚀性强，应用范围广。
3) 耐磨损、容易拆卸，维护简单易行。
4) 外型结构紧凑美观，材质卫生无毒。
5) 管壁平洁光滑，输送流体时具有较小的磨擦阻力和附着力。
6) 优异的耐老化和抗紫外线性能，使用寿命比其它管道系统长。
产品性能参数：公称通径
DN（mm）
50～300
公称压力
PN（MPa）
0.6
1
1.6
试验压力
强度试验
0.9
1.5
2.4
密封试验
0.66
1.1
1.76
气密封试验
0.6
0.6
0.6
适用温度
≤60℃
适用介质
空气、水、气体、油品等
执行器参数和特点：
电源电压
AC220/380V，50/60Hz
手动操作
同附带手柄操作
输出力矩
50N·M～2000N·M
限 位
电气、机械二重限位
动作范围
0～90° 0～360°
防护等级
相当于IP-65
动作时间
15秒/30秒/60秒
位置测量
可选装开关或电位计
保护装置
过热保护
驱动电机
8W/E
环境温度
-30°～60°
进线接口
PE1/2〞进线线锁
防爆等级
ExdII BT4；特殊要求可定制ExdII BT6
D971S UPVC电动塑料蝶阀执行器特点：
1) 功能强劲:智能型、调节型、开关式。
2) 体积小巧：体积仅相当于同类产品的35%左右。
3) 智能数控：内置模块采用先进计算机单片及智能控制软件直接接收计算机或工业仪表等输出的标准信号（4-20mA DC /1-5VDC）实现阀门开度的智能控制和精确定位。
4) 使用方便：采用单相电源，接线简单；采用独创的球型凸出结构，使观察更方便；免加油免点检、防水防锈、任意角度安装。保护装置有双重限位、过热保护、过载保护。全行程时间15秒、30秒、45秒、60秒。及带手动功能。
阀体参数：阀体参数
公称通径
DN50～300mm
公称压力
PN1.0MPa
阀轴材质
碳素钢、304/316/316L不锈钢
阀体材质
UPVC、CPVC、PP
阀板材质
UPVC、CPVC、PP、PTFE
阀座密封
EPDM、NBR、FPM
结构形式
A型
温度
EPDM≤80℃、NBR≤68℃、FPM≤80℃
适用介质
水、PVC兼容的食品工业化学溶剂
特点
重量轻、耐腐蚀、卫生无毒、流阻小
D971S UPVC电动塑料蝶阀产品外形与结构尺寸：
感谢您访问我们的网站【http://www.shhwv.com 昊沃阀门】公称
连接尺寸（mm）
工作
通径
D
D1
D2
A
L
H1
H2
Z-Φd
压力(MPa)
(mm)
D1
JIS
DIN
ANSI
40
47
110
105
110
3.88
150
161
39
86
70
4-18
0.7
50
56
125
120
125
4.75
160
161
40
88
70
4-18
0.7
65
71
145
145
145
5.5
185
161
46
100
70
4-18
0.7
80
85
160
160
160
6
195
161
46
105
85
8-18
0.7
100
105
180
180
180
7.5
215
161
54
118
85
8-18
0.6
125
131
210
210
210
8.5
250
161
70
163
93
8-18
0.5
150
153
240
240
240
9.5
285
188
74
176
93
8-22
0.5
200
204
295
290
295
11.75
340
188
87
210
93
8-22
0.4
250
255
350
355
350
14.25
395
268
114
240
93
12-22
0.3
300
307
400
400
400
17
445
268
114
270
93
12-22
0.3
350
358
460
445
460
18.75
505
268
127
300
93
16-22
0.3
400
389
515
510
515
21.25
580
268
140
350
108
16-22
0.3
450
446
565
565
565
22.75
615
268
152
370
108
20-26
0.2
500
494
620
620
620
25
670
268
152
400
108
20-26
0.2
600
590
725
730
725
29.5
780
268
178
465
108
20-30
0.2
