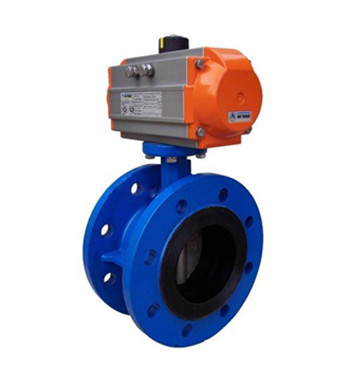

- 产品名称: D641J气动法兰衬胶蝶阀
- 产品介绍:
主要用于水处理设备配套，广泛用于食品、医药、化工、石油、电力、轻纺、造纸等给水排水、气体管道上作调作充量和截流介质的场合。
D641J气动法兰衬胶蝶阀产品简介：
采用高精度气动活塞式执行器与中线密封蝶阀组成，气动衬胶蝶阀不仅具有优良的防腐、（耐碱、盐性能，耐弱酸侵蚀）耐磨、减磨性能，（比普通蝶阀使用寿命可明显延长）而且具有无毒、抗菌、防霉等特点，更有操作力矩小，（比普通有销蝶阀降低百分之四十）维修方便，外形美观等突出优点。气动衬胶蝶阀主要用于水处理设备配套，广泛用于食品、医药、化工、石油、电力、轻纺、造纸等给水排水、气体管道上作调作充量和截流介质的场合。
气动衬胶蝶阀分为气动全衬胶蝶阀(蝶阀的蝶板及与阀体连接的部位都有衬胶，（图片蝶阀中间部位白色的也衬了胶的叫全衬）)和气动半衬胶蝶阀(蝶阀没有衬胶，而蝶阀与阀体连接的地方有衬胶)，该产品由橡胶密封蝶阀和碳钢或不锈钢阀板、阀杆构成。适用于温度≤80～120℃如食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。
设计特点：
1. 尼龙涂层与环氧树脂涂层相结合，符合环保要求。
2. 阀板特有设计，流量系数大，流阻小。在额定压力下，实现零泄漏。
3. 阀杆密封圈起双向密封作用，避免介质外流，防止外来物质侵入，做到整阀零外漏。
4. 气动衬胶蝶阀具有良好的切断和调节性能，能达到气泡级密封，启闭力矩小，使用寿命长等特点。
5. 采用半轴无销连接，结构简单紧凑，维修拆卸极为方便，迅速（可现场拆装），蝶板有自动对中功能，实现了蝶板与阀座过盈配合。
主要技术参数：公称通经DN(mm)
50～1600
公称压力PN(MPa)
0.6
1
1.6
密封试验(MPa)
0.66
1.1
1.76
强度试验(MPa)
0.9
1.5
2.4
适用温度
丁腈橡胶：-40℃～90℃
适用介质
水、空气、天然气、油品及弱腐蚀性流体
泄漏率
符合GB/T13927-92标准
驱动方式
气动
配置执行机构
GT、AT、AW系列单双作用气动执行器
控制方式
开关两位控制、4～20mA模拟量信号控制
D641J气动法兰衬胶蝶阀气动执行器参数：
执行器型号
GT、AT、AW系列单双作用气动执行器
供气压力
0.4～0.7MPa
气源接口
G1/4"、G1/8"、G3/8"、G1/2"
环境温度
-30～+70℃
作用形式
单作用执行机构、双作用执行机构
气动执行器优点：
采用新型气动执行器，有双作用式和单作用式(弹簧复位)，齿轮齿条传动，安全可靠；大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出力大，有双作用式和单作用式。
1、齿轮式双活塞，输出力矩大，体积小。
2、气缸选用铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度
密封材料的选用和适用温度：材料品种
氯丁橡胶
丁晴橡胶
乙丙橡胶
聚四氟乙烯
硅橡胶
氟橡胶
天然橡胶
尼龙
英语简称
CR
NBR
EPDM
PTFE
SI
VITON
NR
PA
型号代号
X或J
XA或JA
XB或JB
F或XC、JC
XD或JD
XE或JE
X1
N
耐最高温度
82℃
93℃
150℃
232℃
250℃
204℃
85℃
93℃
耐最低温度
-40℃
-40℃
-40℃
-268℃
-70℃
-23℃
-20℃
-73℃
适用工作温度
0~+80℃
-20~+82℃
-40~+125℃
-30~+150℃
-70~+150℃
-23~+150℃
-20~+85℃
-30~+93℃

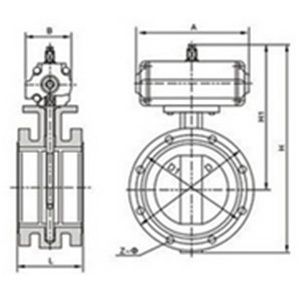

D641J气动法兰衬胶蝶阀产品外形与结构尺寸：
请参照法兰衬胶蝶阀
感谢您访问我们的网站【http://www.shhwv.com 昊沃阀门】公称通径 DN(mm)
50
65
80
100
125
150
200
250
300
L
法兰式
90
90
100
115
130
140
150
250
270
对夹式
43
46
49
56
64
70
71
76
83
H
63
70
83
105
115
137
164
206
230
n-φd
4-18
4-18
8-18
8-18
8-18
8-22
12-22
12-26
12-26
H1
根据所配执行机构而定
A
根据阀门所需力矩而定，配置机型不同，外形尺寸也不相同
D
165
185
200
220
250
285
340
405
460
D1
125
145
160
180
210
240
295
355
410
公称通径 DN(mm)
350
400
450
500
600
700
800
900
1000
L
法兰式
290
310
330
350
390
430
470
500
550
对夹式
92
102
113
127
154
165
190
203
216
H
248
289
320
343
413
478
525
585
640
n-φd
16-26
16-30
20-30
20-33
20-36
24-36
24-39
28-39
28-42
H1
根据所配执行机构而定
A
根据阀门所需力矩而定，配置机型不同，外形尺寸也不相同
D
520
580
640
715
840
910
1025
1125
1255
D1
470
525
585
650
770
840
950
1050
1170
