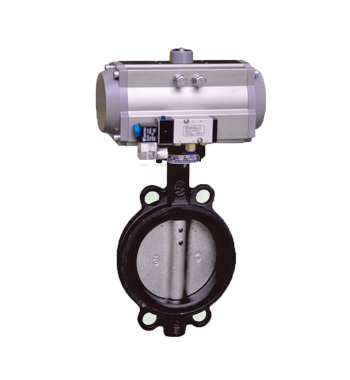

- 产品名称: D671J气动对夹衬胶蝶阀
- 产品介绍:
采用高精度气动活塞式执行器与中线密封蝶阀组成,气动衬胶蝶阀不仅具有优良的防腐、耐磨、减磨性能,而且具有无毒、抗菌、防霉等特点,更有操作力矩小,维修方便,外形美观等突出优点。
D671J气动对夹衬胶蝶阀产品简介:
采用高精度气动活塞式执行器与中线密封蝶阀组成,气动衬胶蝶阀不仅具有优良的防腐、(耐碱、盐性能,耐弱酸侵蚀)耐磨、减磨性能,(比普通蝶阀使用寿命可明显延长)而且具有无毒、抗菌、防霉等特点,更有操作力矩小,(比普通有销蝶阀降低百分之四十)维修方便,外形美观等突出优点。气动衬胶蝶阀主要用于水处理设备配套,广泛用于食品、医药、化工、石油、电力、轻纺、造纸等给水排水、气体管道上作调作充量和截流介质的场合
气动衬胶蝶阀分为气动全衬胶蝶阀(蝶阀的蝶板及与阀体连接的部位都有衬胶,(图片蝶阀中间部位白色的也衬了胶的叫全衬))和气动半衬胶蝶阀(蝶阀没有衬胶,而蝶阀与阀体连接的地方有衬胶),该产品由橡胶密封蝶阀和碳钢或不锈钢阀板、阀杆构成。适用于温度≤80~120℃如食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。
产品性能参数:
检测试验:
衬里层:电火花检测
试验与检验按GB/T 13927标准
公称压力:PN(MPa)
阀体:PN×1.5
密封:PN×1.1公称通经DN(mm)
50~1600
公称压力PN(MPa)
0.6
1
1.6
密封试验(MPa)
0.66
1.1
1.76
强度试验(MPa)
0.9
1.5
2.4
适用温度
丁腈橡胶:-40℃~90℃
适用介质
水、空气、天然气、油品及弱腐蚀性流体
泄漏率
符合GB/T13927-92标准
驱动方式
气动
配置执行机构
GT、AT、AW系列单双作用气动执行器
控制方式
开关两位控制、4~20mA模拟量信号控制
D671J气动对夹衬胶蝶阀产品零部件材料:
零件名称
材料
阀体
球墨铸铁、铸钢、合金钢、不锈钢
蝶板
铸钢、不锈钢及特殊材料
密封圈
各种橡胶、聚四氟
阀杆
2Cr13、不锈钢
填料
O型圈、柔性石墨O
密封材料的选用和适用温度:
材料品种
氯丁橡胶
丁晴橡胶
乙丙橡胶
聚四氟乙烯
硅橡胶
氟橡胶
天然橡胶
尼龙
英语简称
CR
NBR
EPDM
PTFE
SI
VITON
NR
PA
型号代号
X或J
XA或JA
XB或JB
F或XC、JC
XD或JD
XE或JE
X1
N
耐最高温度
82℃
93℃
150℃
232℃
250℃
204℃
85℃
93℃
耐最低温度
-40℃
-40℃
-40℃
-268℃
-70℃
-23℃
-20℃
-73℃
适用工作温度
0~+80℃
-20~+82℃
-40~+125℃
-30~+150℃
-70~+150℃
-23~+150℃
-20~+85℃
-30~+93℃
D671J气动对夹衬胶蝶阀产品外形与结构尺寸:
请参照对夹衬胶蝶阀(待修正)
部件列表:1、阀体 2、阀座 3、蝶板 4、阀杆 5、气动装置公称通径DN
L
D
D1
n-Φd
H1
H2
气动装置
气源接头
质量
mm
mm
mm
mm
mm
mm
型号
A
B
H3
40
33
150
110
4-18
50
43
165
125
4-18
64
120
6D3A
210
70
120
M10×1
5.5
65
46
185
145
4-18
80
120
6D3A
210
70
120
M10×1
8
80
46
200
160
8-18
112
130
6D8
240
183
183
M10×1
11
100
52
220
180
8-18
90
145
6D8
240
183
183
M10×1
12
125
56
250
210
8-18
112
160
6D20
480
203
200
M10×1
37.5
150
56
285
240
8-22
132
175
6D20
480
203
200
M10×1
39.5
200
60
340
295
8-22
160
210
6D40
480
215
200
M10×1
49
250
68
395
350
12-22
206
235
6D60
480
228
200
M10×1
68
300
78
445
400
12-22
232
273
6D90
578
305
265
M10×1
99
350
78
505
460
16-22
263
310
6D130
612
318
268
M10×1
119
400
102
565
515
20-26
295
340
6D160
685
370
310
M12×1.5
182
450
114
615
565
20-26
327
370
6D300
1070
399
296
M12×1.5
258
500
127
670
620
20-26
358
399
6D300
1070
399
296
M12×1.5
297
550
140
730
675
20-30
384
430
6D500
1070
409
296
M12×1.5
325
600
154
780
725
20-30
474
460
6D500
1070
409
296
M12×1.5
399
700
165
895
840
24-30
800
190
1015
950
24-33
900
203
1115
1050
28-33
1000
216
1230
1160
28-36
如有任何疑问,您可以致电给我们021-56318396 13917079580(小吕),我们一定会尽心尽力为您提供优质的服务。
本厂专业提供蝶阀、球阀、水利控制阀、止回阀、呼吸阀、截止阀、针型阀、过滤器、阻火器、背压阀、柱塞阀、旋塞阀、船用阀门、塑料阀门等各类阀门。
-
质量推动发展,昊沃为您创造更多价值
不断提升质量,精益求精,“有口皆碑,品质卓越的质量”是昊沃永恒的主题。
昊沃严格按照 ISO9001-2000 质量体系认证要求,质量严格把关,责任到人,确保生产、服务、销售的有序运行。
加强与用户之间的沟通,竭诚为广大客户提供优质产品,至善至美服务,特此我公司做出以下承诺:
一、产品标准
产品严格按照中国GB、CB标准、美国 API和 HG标准等标准设计、验收、制造。结构长度按照国家标准,密封面硬度达到国家规定要求。
二、售前服务
产品介绍,疑难解答,非标产品设计,技术交流。
三、售中服务
1.对特殊或复杂的产品,我公司安排技术人员对用户进行产品使用、调式、维修及故障排除进行培训和指导。
2.保证及时供货,守信合同,随时保持与客户联系。
四、售后服务
一、货到现场后现场安装人员如需进行技术指导安装,技术培训和调试指导服务,卖方负责委派技术人员进行视频培训与指导。如需要到现场培训,由双方协商而定。
二、质保期为收到货物之日起算12个月,质保期内产品质量按照国家标准实行,
三、卖方承诺接到买方售后服务电话后尽早给予解决方案,如果需要去现场售后服务的,卖方承诺会指派经验丰富的售后服务人员尽快到达售后服务现场,并承诺在到达现场后立即给予处理直到系统能正常运行。
- 询 价 指 南:
询问阀门产品时,必须提供以下资料与参数:
1) 所需阀门名称
2) 所需阀门产品在什么行业使用:石油、电力、化工、天然气、空调、消防、市政。
3) 所需阀门介质(流体)的工作温度(常温、底温、高温、多少温度)
4) 所需阀门介质的物理、化学性能(腐朽性、易燃易爆性、毒性、物态等)
5) 所需阀门的密封面要求(金属密封;本体密封W. 软密封、橡胶、四氟)
6) 所需阀门阀体选用何种材质(铸铁、铸钢、锻钢、不锈钢、黄铜、UPVC塑料、PPR等)
7) 所需阀门介质的工作压力(6压、1.0Map、1.6Map.等高中压、美标磅级150LB、300LB等)
8) 所需阀门公称尺寸(规格大小)(几分、几英寸、多少MM)
9) 所需阀门结构长度(对阀门L有什么要求,现场空间位置是否够用)
10) 所需阀门与管道的连接形式(螺纹连接、法兰连接、对焊、卡箍、承插、快速接入等)
11) 所需阀门阀门的操作方式(手动、齿轮传动、蜗杆传动、电动、气动、液动、电液联动等)
订 货 须 知:
一、如客户对采购清单上的产品有特殊要求,须在订合同前提供以下说明:
1) 公称直径、全通径、缩径、管道尺寸
2) 连接形式
3) 结构长度
4) 阀门重量要求
5) 阀门启闭速度和启闭次数
6) 实验、检验标准及其他要求
7) 运用介质及温度、压力范围
8) 阀门工作环境及保养条件(是否防爆)
9) 阀门的流通能力和流体阻力系数
10) 驱动装置能源特性(交流电或直流、电压、空气压力)
二、如由客户自己提供确定的阀门类型和型号时,客户应给予正确说明:其型号的含义和相关要求,在供需双方理解一致的条件下签订合同。
三、 本公司可以根据客户特殊要求配置各类驱动装置(在各项技术能达到的情况下)。
