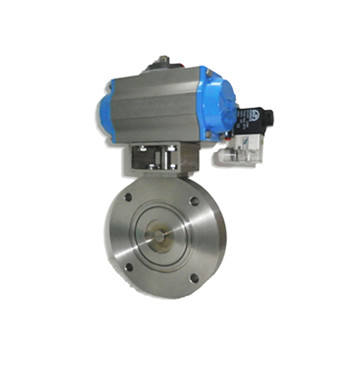

- 产品名称: GIQ系列气动高真空蝶阀
- 产品介绍:
适用于高真空系统中用来切断或接通气流功能。气动高真空蝶阀是用压缩空气为动力。通过气动装置改变气路方向，执行气缸推动蝶阀作启闭运动。
GIQ系列气动高真空蝶阀产品简介：
适用于高真空系统中用来切断或接通气流功能。气动高真空蝶阀是用压缩空气为动力。通过气动装置改变气路方向，执行气缸推动蝶阀作启闭运动。
产品执行标准：
设计、制造按照就JB/T4079-1991标准执行；
检验与试验按照JB/T6446-1992标准执行；
端法兰尺寸符合JB919、GB/T6070标准执行；
GIQ系列气动高真空蝶阀产品性能参数：适用范围(Pa)
2x105～1.3x10-5
阀门漏率(Pa.L/S)
≤1.3x10-6
介质温度（℃）
-25～+80(密封材料为丁腈橡胶)
-30～+150(密封材料为氟橡胶)
气源压力（MPa）
0.4～0.6
法兰标准
GB/T6070
安装位置
任意
控制电路
标准出厂：AC220V/50Hz
特殊指定：AC110V；DC24V；DC12V等
信号反馈
标准出厂：阀位指示器
特殊指定：微动开关；智能型4～20mA DC
气缸可选
标准出厂：双作用式
特殊指定：单作用式（有弹簧返回）
可选常开或常闭
型号
公称通径
40、50、65、80、100、150、200mm
公称压力
ANSI 125、150、300 JIS10、16、20K PN1.6、4.0MPa
连接形式
法兰连接：RF、RJ
法兰标准：JIS B2201-1984、ANSI B16.5-1981、JB79-59等
焊接连接：嵌接焊SW（40～50mm） 对接焊BW（65～200mm）
材料
铸钢（ZG230-450）
铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG316L）、钛等
上阀盖
常温型（P）：-17～+230℃
伸长Ⅰ型（EⅠ）：-45～-17℃ +230～+566℃
伸长Ⅱ型（EⅡ）：-100～-45℃
注：工作温度不准超过各种材料的允许范围
压盖型式
螺栓压紧式
填料
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料
泄漏量
金属阀座：小于阀额定容量的0.5%，符合ANSI B16.104-1976Ⅱ级
小于阀额定容量的10-7，符合ANSI B16.104-1976Ⅵ级
回差
带定位器：小于全行程的1%
不带定位器：小于全行程的3%
基本误差
带定位器：小于全行程的±3%
产品零部件材料：
零件名称
材料名称
零件名称
材料名称
阀体、蝶板
碳素钢(镀镍)、不锈钢
蝶板密封圈
丁腈橡胶、氟橡胶
构件
13Cr、不锈钢
填 料
丁腈橡胶

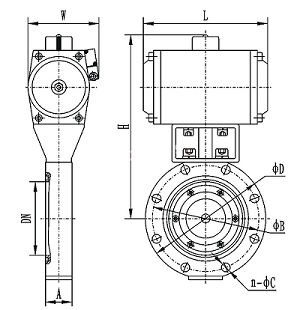

GIQ系列气动高真空蝶阀产品外形与结构尺寸：
感谢您访问我们的网站【http://www.shhwv.com 昊沃阀门】型号
通径(DN)
ΦD
ΦB
H
A
L
W
n-ΦC
GIQ-50AB
50
110
90
206
26
164
105
4-Φ9
GIQ-63AB
63
130
110
217
32
GIQ-80AB
80
145
125
247
190
124
8-Φ9
GIQ-100AB
100
165
145
257
8-Φ12
GIQ-125AB
125
200
175
273
35
GIQ-150AB
150
225
200
334
247
140
GIQ-200AB
200
285
260
391
45
302
165
12-Φ11
GIQ-250AB
250
335
310
467
50
372
198
GIQ-300AB
300
425
395
557
55
432
225
12-Φ14
GIQ-400AB
400
510
480
640
60
518
243
16-Φ14
GIQ-600AB
600
710
670
892
100
780
408
12-Φ21
