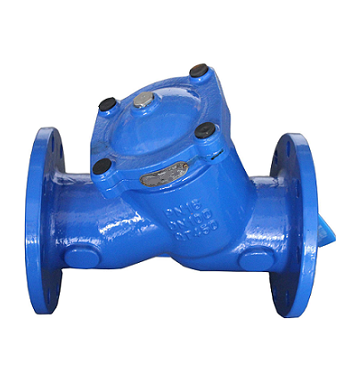

- 产品名称: Y型过滤器
- 产品介绍:
体形小、滤眼细、阻力小、效果高、安装检修方便、成本低、并排污时间短.
Y型过滤器产品简介:
是输送介质的管道系列不可缺少的一种装置,通常安装在减压阀、泄压阀、定水位阀或其它设备的进口端,用来消除介质中的杂质,以保护阀门及设备的正常使用。该过滤器具有结构先进,阻力小,排污方便等特点。
适用介质可为水,油、气。可按用户要求制作滤网,其外型基本相同(Y型),内部件全部采用不锈钢,坚固耐用。当需要清洗时,只要将可拆卸的滤筒取出,去除滤出的杂质后,重新装入即可,使用维护极为方便。
该过滤器体形小、滤眼细、阻力小、效果高、安装检修方便、成本低、并排污时间短,对一般小型号者,只需5-10分钟。一般通水网为18-30目/cm2,通气网为40-100目/cm2,通油网为100-300目/cm2。
产品执行标准:设计规范
结构长度
连接法兰
试验与检验
产品标识
供货规范
HG/T 21637
GB/T 12221
JB/T 79
JB/T 9092
GB/T 12220
JB/T 7928
Y型过滤器产品技术参数:
壳体材质
黄铜
碳钢
不锈钢
公称通径
15~500mm
滤框滤网材质
不锈钢
密封件材质
耐油石棉、丁腈橡胶、聚四氟乙烯
工作温度(℃)
-30~380
-80~425
-80~450
公称压力(MPa)
1.6~10(150Lb~600Lb)
过滤精度(目/in)
10~300
型号
连接
公称压力(MPa)
耐压试验压力(MPa)
工作压力(MPa)
壳体材料
过滤网材料
网眼总面积
形式
GL41H-10
法兰
1
1.1
1
灰铸铁
不锈钢
3~4DN
GL41H-16
法兰
1.6
1.76
1.6
球墨铸铁
GL41H-25
法兰
2.5
2.75
2.5
碳钢
Y型过滤器产品外形与结构尺寸:
阀体 2. 滤芯网 3.密封件 4.滤网盖
DN
In
L
H
H1
有效过滤面积m2
15
1/2
125
70
150
0.00185
20
3/4
145
70
150
0.00281
25
1
160
80
160
0.00343
32
1 1/4
180
90
180
0.00486
40
1 1/2
200
100
240
0.00767
50
2
220
130
250
0.0116
65
2 1/2
260
165
350
0.02111
80
3
280
195
390
0.03029
100
4
320
230
450
0.04063
125
5
350
300
520
0.05589
150
6
380
335
580
0.07709
200
8
495
420
690
0.11967
250
10
595
500
800
0.19155
300
12
640
580
950
0.26738
350
14
700
640
1150
0.32535
400
16
800
700
1360
0.40946
450
18
850
790
1480
0.52837
500
20
900
875
1650
0.65385
维护与保养:
1) 过滤器的核心部位是过滤器芯件,过滤芯由过滤器框和不锈钢钢丝网组成,不锈钢钢丝网属易损件,需特别保护。
2) 当过滤器工作一段时间后,过滤器芯内沉淀了一定的杂质,这时压力降增大,流速会下降,需及时清除过滤器芯内的杂质。
3) 清洗杂质时,特别注意过滤芯上的不锈钢钢丝网不能变形或损坏,否则,再装上去的过滤器,过滤后介质的纯度达不到设计要求,压缩机、泵、仪表等设备会遭到破坏。
4) 如发现不锈钢钢丝网变形或损坏,需马上更换。感谢您访问我们的网站【http://www.shhwv.com 昊沃阀门】
如有任何疑问,您可以致电给我们021-56318396 13917079580(小吕),我们一定会尽心尽力为您提供优质的服务。
本厂专业提供蝶阀、球阀、水利控制阀、止回阀、呼吸阀、截止阀、针型阀、过滤器、阻火器、背压阀、柱塞阀、旋塞阀、船用阀门、塑料阀门等各类阀门。
-
质量推动发展,昊沃为您创造更多价值
不断提升质量,精益求精,“有口皆碑,品质卓越的质量”是昊沃永恒的主题。
昊沃严格按照 ISO9001-2000 质量体系认证要求,质量严格把关,责任到人,确保生产、服务、销售的有序运行。
加强与用户之间的沟通,竭诚为广大客户提供优质产品,至善至美服务,特此我公司做出以下承诺:
一、产品标准
产品严格按照中国GB、CB标准、美国 API和 HG标准等标准设计、验收、制造。结构长度按照国家标准,密封面硬度达到国家规定要求。
二、售前服务
产品介绍,疑难解答,非标产品设计,技术交流。
三、售中服务
1.对特殊或复杂的产品,我公司安排技术人员对用户进行产品使用、调式、维修及故障排除进行培训和指导。
2.保证及时供货,守信合同,随时保持与客户联系。
四、售后服务
一、货到现场后现场安装人员如需进行技术指导安装,技术培训和调试指导服务,卖方负责委派技术人员进行视频培训与指导。如需要到现场培训,由双方协商而定。
二、质保期为收到货物之日起算12个月,质保期内产品质量按照国家标准实行,
三、卖方承诺接到买方售后服务电话后尽早给予解决方案,如果需要去现场售后服务的,卖方承诺会指派经验丰富的售后服务人员尽快到达售后服务现场,并承诺在到达现场后立即给予处理直到系统能正常运行。
- 询 价 指 南:
询问阀门产品时,必须提供以下资料与参数:
1) 所需阀门名称
2) 所需阀门产品在什么行业使用:石油、电力、化工、天然气、空调、消防、市政。
3) 所需阀门介质(流体)的工作温度(常温、底温、高温、多少温度)
4) 所需阀门介质的物理、化学性能(腐朽性、易燃易爆性、毒性、物态等)
5) 所需阀门的密封面要求(金属密封;本体密封W. 软密封、橡胶、四氟)
6) 所需阀门阀体选用何种材质(铸铁、铸钢、锻钢、不锈钢、黄铜、UPVC塑料、PPR等)
7) 所需阀门介质的工作压力(6压、1.0Map、1.6Map.等高中压、美标磅级150LB、300LB等)
8) 所需阀门公称尺寸(规格大小)(几分、几英寸、多少MM)
9) 所需阀门结构长度(对阀门L有什么要求,现场空间位置是否够用)
10) 所需阀门与管道的连接形式(螺纹连接、法兰连接、对焊、卡箍、承插、快速接入等)
11) 所需阀门阀门的操作方式(手动、齿轮传动、蜗杆传动、电动、气动、液动、电液联动等)
订 货 须 知:
一、如客户对采购清单上的产品有特殊要求,须在订合同前提供以下说明:
1) 公称直径、全通径、缩径、管道尺寸
2) 连接形式
3) 结构长度
4) 阀门重量要求
5) 阀门启闭速度和启闭次数
6) 实验、检验标准及其他要求
7) 运用介质及温度、压力范围
8) 阀门工作环境及保养条件(是否防爆)
9) 阀门的流通能力和流体阻力系数
10) 驱动装置能源特性(交流电或直流、电压、空气压力)
二、如由客户自己提供确定的阀门类型和型号时,客户应给予正确说明:其型号的含义和相关要求,在供需双方理解一致的条件下签订合同。
三、 本公司可以根据客户特殊要求配置各类驱动装置(在各项技术能达到的情况下)。
