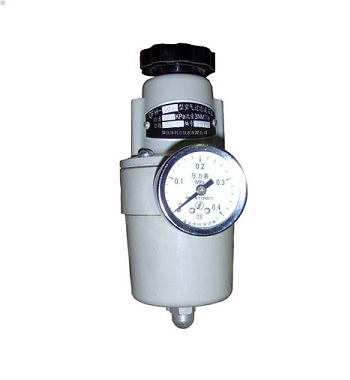

- 产品名称: QFH型空气过滤减压器
- 产品介绍:
作为各类气动自动装置的气源自动装置的气源压力提供给单元以及其他气动设备的附属装置。
QFH型空气过滤减压器产品简介:
气动仪表的辅助装置之一。将来自空气压缩机0.3~1Mpa的空气压力,经过滤净化后,可调节在0~0.16;0~0.25;0~0.4;0~0.6Mpa范围内任一输出压力值,保持稳定。作为各类气动自动装置的气源自动装置的气源压力提供给单元以及其他气动设备的附属装置。
产品型号说明:QFH
( )
( )
( )
结构特征
1
无手轮
2
带手轮
输出压力
1
0-0.16MPa
2
0-0.25MPa
3
0-0.3MPa
4
0-0.4MPa
6
0-0.6MPa
输出流量
1
输出3m3/h
2
输出12m3/h
3
输出40m3/h

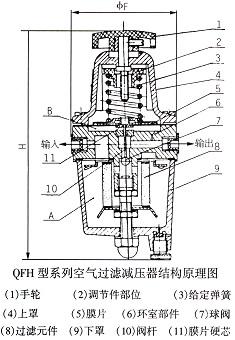

产品结构与原理:
按力平衡原理设计的。当来自空气压缩机的气压接到输入端后,进入过滤气室(A)进行除水、油、尘外理。由于给定弹簧(3)产生的力将球阀(7)推开,从而气流经球阀流入输出管道,并通过反馈导管进入反馈气室(B),此时气压作用在管进入反馈气室(B),此时气压作用在膜片(5)上的力与给定弹簧的力达到平衡。但由于输出压力受负载流量变化的影响,出现输出压力高于或低于给定值。如输出压力低于给定值,则膜片(5)上的力与给定弹簧的力失去平衡,膜片向下位移,使球阀(7)的开度较原来更大些,进行气压补偿。如输出压力高于给定值,则膜片(5)上的力与给定弹簧的力又失去平衡,膜片向上位移,些时阀杆(10)和膜片硬蕊(11)离开,气压由小孔放入大气,最后达到平衡为止,因而输出压力一直能稳定在所需给定值上。
QFH型空气过滤减压器产品特点:
① 工艺精良、结构精巧、外形美观。
② 过滤纯净、配有PE微孔滤芯,可反复使用。
③ 具有空气过滤减压双重功能,压力输出稳定。
④ 关键部件材质为不绣钢。
⑤ 排污水方便、有效。
⑥ 铝合金铸件作阳极氧化处理,表面喷塑,坚固美观耐腐蚀。
⑦ 与本厂生产的电气转换器、电气阀门定位器实现一体化配套出厂,使安装更方便、结构更精巧美观。
产品性能参数:型号
QFH-111
QFH-211
QFH-212
QFH-213
QFH-221
QFH-222
QFH-223
QFH-231
QFH-241
QFH-243
QFH-261
QFH-263
气源压力(MPa)
0.3~0.7
0.4~0.7
0.5~1.0
0.7~1.0
最大输出压力(MPa)
0.16
0.25
0.3
0.4
0.6
最大输出流量(m3/h)
3
12
40
3
12
40
3
40
3
40
接管内螺纹
M10×1
G1/2”
G3/4”
M10×1
G1/2”
G3/4”
M10×1
G3/4”
M10×1
G3/4”
安装尺寸
安装螺孔中心距mm
M6
——
M6
——
M6
M6
M6
——
M6
——
M6
M6
工作环境条件
温度为-25~+55oC;
相对温度5%~95%;
振动频率不大于25Hz,振幅不大于0.5mm。
空气中不应含有对减压器起府蚀作用的有害杂质。
新旧型号对比表:新型号
QFH-111
QFH-211
QFH-221
旧型号
QFH-200
QFH-103
QFH-200
QFH-11
QFH-203
QFH-21
新型号
QFH-212
QFH-222
QFH-213
旧型号
QFH-110
QFH-210
QFH-125
新型号
QFH-223
QFH-
QFH-
旧型号
QFH-225
QFH型空气过滤减压器安装维护:
a. 仪表安装时必须按箭头方向或按“输入”、“输出”分别与管道连接,不得有误,安装见表1,安装尺寸(安装螺孔,中心距mm)。
b. 仪表罩壳底部有一调节螺钉,供放水、排污之用。
c. 仪表在一般正常使用条件下,不须特殊维护,建议在使用六个月后修一次,过滤元件 阻塞时,可用10%稀盐酸煮沸半小时,烘干后反吹气即可恢复其流通特性。
d. 维护与检修:
e. 压力调整:输出压力与给定压力不一致时,可作调整,起开顶端堵帽,输入0.3~1.0MPa压缩空气,拧动调节螺丝即可改变输出压力,顺时针调节输出压力升高,反时针调节则压力降低,调节时机输出压力表在0.14MPa时即可,盖上堵帽。
f. 排污放水:表壳底部有一个滚花螺丝,作排污放水用,每年至少排放一次。
g. 过滤芯清洗:每年至少清洗一次,清洗时须将减压阀从管道上拆下进行,用汽油或四氯化碳清洗,洗后用压缩空气反冲吹净,滤芯可重新装入使用。
h. 其结构如图QFH型所示,主要由调节螺丝1、给定弹簧2、膜片3、球阀4、滤芯5、阀杆6和排水螺丝7等组成。
i. 气动仪表辅助单元,它将来自空压机的气源进行过滤净化,并能调至所需的压力值进行稳压,为各类气动仪表提供气源。结构原理空气过滤减压器按力平衡原理设计而成,由手轮、给定弹簧、罩、膜片组件、躯壳、球阀、过滤元件和外壳等组成。当气源输入空气过滤减压器,首先经过滤气室,对气源进行净化。调正压力是通过调节手轮推动压缩弹簧产生推力,而后打开球阀,直至输出压力达到给定值。稳压是因输出压力通过反馈孔进入反馈气室产生一个向上的推力,与给定弹簧的压力比较,当达到平衡状态时,输出压力即可稳定。感谢您访问我们的网站【http://www.shhwv.com 昊沃阀门】
