  • 产品名称:    全天候呼吸阀
  • 产品介绍:

    为阀座相互重叠的重力式结构。其特点是阀盘与阀座之间采用带空气垫的软接触,气密性好,不易结霜冻结,适宜于寒冷的地区使用。

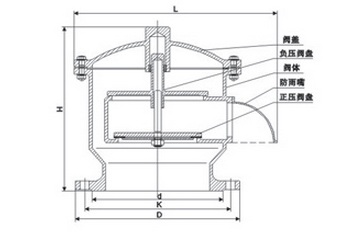

  • DN

    20

    25

    32

    40

    50

    65

    80

    100

    125

    3/4"

    1"

    11/4"

    11/2"

    2"

    21/2"

    3"

    4"

    5"

    L

    160

    160

    160

    160

    213

    265

    306

    355

    306

    H

    160

    255

    255

    255

    260

    290

    330

    330

    330

    全天候呼吸阀技术参数:

    型号

    HXF-I型

    规格

    DN25-DN300 PN0.6-PN2.5 RF

    壳体材质

    AL CS 304 316 316L

    导杆材质

    AL 304 316 316L

    螺帽螺栓

    Bolt/Nut

    CS 304 316 316L

    密封垫片

    石墨垫片 金属垫片 聚四氟乙烯

    Graphite gasket Medal gasket PTFE

    正压阀盘材质

    CS 304 316 316L/F4

    负压阀盘材质

    聚四氟乙烯 F4

    正压阀盘压力

    +36 mmH2O ~ +1000mmH2O

    负压阀盘压力

    -25 mmH2O ~ -65mmH2O

    压力等级

    A级 B级 C级 D级

    环境温度

    CS:-30℃~+350℃SS:-80℃~+350℃

    连接方式

    法兰连接螺纹连接

    法兰标准

    JB GB HG ANSI SH JIS

    设计制造检测标准

    SY/T0511-1996 GB5908-86

    外表处理

    CS: paint SS:NO Paint


    全天候呼吸阀产品简介:

      为阀座相互重叠的重力式结构。其特点是阀盘与阀座之间采用带空气垫的软接触,气密性好,不易结霜冻结,适宜于寒冷的地区使用。
           用于油及液体罐上,来排除罐内的正压和负压气体,使罐内液体进出方便。如罐体上不装呼吸阀罐内的液体进出有一定的障碍,很可能出现罐体变型和振动,全天候呼吸阀设计合理,结构简单,使用方便;是储罐的必备产品。
    1) 结构简单,易检修,安全方便;
    2) 性能完全符合石油工业部标准 SY7511-87 规定;
    3) 壳体选用不锈钢、铸钢和铝合金,耐腐蚀性好;
    4) 阀盘采用四氟材料,耐低温,防冻性能好;

    全天候呼吸阀阀座、阀盘:
       阀座由刚性骨架和氟膜片组成,刚性骨架由1Cr18Ni9Ti合金钢板冲压而成,呈微拱形,沿周边有一环状凹槽,以便被膜片封隔为空气垫。氟膜片用金属卡箍绷紧在骨架的凹面,形成与阀座的接触面。阀座用聚四氟乙烯制造,其直径与骨架凹槽的直径相当,阀口具有较大的倒角。阀盘质量根据油罐的设计允许压力和阀盘直径确定,必要时可利用配重调节。当阀盘自由放在阀座上时,在阀盘重力作用下,氟膜片微微凹向空气垫凹槽。当罐内外压力差增大时,阀盘微微升起,膜片靠自身的弹性,同阀座仍保持良好的密封,直至整个阀盘跳离阀座,膜片才经反弹逐渐恢复其原状。
      由于氟膜片具有良好的耐油、憎水性能,且膜片与阀座的接触角较大,因此水蒸气很难再阀口处凝结、存留。同时,这种接触方式能有效地防止微压差泄漏。

    全天候呼吸阀使用:
       安装在储罐顶部,是解决罐内正压,负压的气体,使罐内的液体进出没有受到阻碍,当外液体输入罐内时有大量的气体往外呼(称正压)。如罐内液体往外输出时罐内必须从外空气吸进罐内(称负压)。如停止工作时呼吸阀自动关闭不会把罐内液气往外泄漏,使罐内的液体质量得到了有利的保障。

    全天候呼吸阀保养与维护:
    ① 检查压力阀盘和真空阀盘动作是否灵活,导杆及阀封环接触百有无损伤。
    ② 重新安装压力盘和真空盘时应保证接触面严密,导杆升降灵活。
    ③ 启用新的阻火呼吸阀时必须清除盘的防震物。
    ④ 进出口都有塑料的保护盖,避免在运输过程中对法兰造成损坏,安装时请去掉保护盖即可。

    感谢您访问我们的网站【http://www.shhwv.com 昊沃阀门
    如有任何疑问,您可以致电给我们021-56318396  13917079580(小吕),我们一定会尽心尽力为您提供优质的服务。
    本厂专业提供蝶阀球阀、水利控制阀、止回阀呼吸阀截止阀针型阀过滤器阻火器背压阀柱塞阀旋塞阀、船用阀门塑料阀门等各类阀门

  • 质量推动发展,昊沃为您创造更多价值
    不断提升质量,精益求精,“有口皆碑,品质卓越的质量”是昊沃永恒的主题。
    昊沃严格按照 ISO9001-2000 质量体系认证要求,质量严格把关,责任到人,确保生产、服务、销售的有序运行。
    加强与用户之间的沟通,竭诚为广大客户提供优质产品,至善至美服务,特此我公司做出以下承诺:
    一、产品标准
    产品严格按照中国GB、CB标准、美国 API和 HG标准等标准设计、验收、制造。结构长度按照国家标准,密封面硬度达到国家规定要求。
    二、售前服务
    产品介绍,疑难解答,非标产品设计,技术交流。
    三、售中服务
    1.对特殊或复杂的产品,我公司安排技术人员对用户进行产品使用、调式、维修及故障排除进行培训和指导。
    2.保证及时供货,守信合同,随时保持与客户联系。
    四、售后服务
    一、货到现场后现场安装人员如需进行技术指导安装,技术培训和调试指导服务,卖方负责委派技术人员进行视频培训与指导。如需要到现场培训,由双方协商而定。
    二、质保期为收到货物之日起算12个月,质保期内产品质量按照国家标准实行,
    三、卖方承诺接到买方售后服务电话后尽早给予解决方案,如果需要去现场售后服务的,卖方承诺会指派经验丰富的售后服务人员尽快到达售后服务现场,并承诺在到达现场后立即给予处理直到系统能正常运行。
  • 询 价 指 南:
    询问阀门产品时,必须提供以下资料与参数:
    1) 所需阀门名称
    2) 所需阀门产品在什么行业使用:石油、电力、化工、天然气、空调、消防、市政。
    3) 所需阀门介质(流体)的工作温度(常温、底温、高温、多少温度)
    4) 所需阀门介质的物理、化学性能(腐朽性、易燃易爆性、毒性、物态等)
    5) 所需阀门的密封面要求(金属密封;本体密封W. 软密封、橡胶、四氟)
    6) 所需阀门阀体选用何种材质(铸铁、铸钢、锻钢、不锈钢、黄铜、UPVC塑料、PPR等)
    7) 所需阀门介质的工作压力(6压、1.0Map、1.6Map.等高中压、美标磅级150LB、300LB等)
    8) 所需阀门公称尺寸(规格大小)(几分、几英寸、多少MM)
    9) 所需阀门结构长度(对阀门L有什么要求,现场空间位置是否够用)
    10) 所需阀门与管道的连接形式(螺纹连接、法兰连接、对焊、卡箍、承插、快速接入等)
    11) 所需阀门阀门的操作方式(手动、齿轮传动、蜗杆传动、电动、气动、液动、电液联动等)

    订 货 须 知:

    一、如客户对采购清单上的产品有特殊要求,须在订合同前提供以下说明:
    1) 公称直径、全通径、缩径、管道尺寸
    2) 连接形式
    3) 结构长度
    4) 阀门重量要求
    5) 阀门启闭速度和启闭次数
    6) 实验、检验标准及其他要求
    7) 运用介质及温度、压力范围
    8) 阀门工作环境及保养条件(是否防爆)
    9) 阀门的流通能力和流体阻力系数
    10) 驱动装置能源特性(交流电或直流、电压、空气压力)
    二、如由客户自己提供确定的阀门类型和型号时,客户应给予正确说明:其型号的含义和相关要求,在供需双方理解一致的条件下签订合同。
    三、 本公司可以根据客户特殊要求配置各类驱动装置(在各项技术能达到的情况下)。
