- 产品名称: Z6S73手气动切换浆液阀
- 产品介绍:

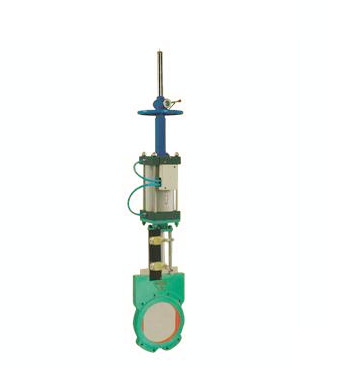

在气动执行器上增加手动操作机构，是浆液阀（亦称浆闸阀、料浆阀、渣浆阀、液料阀）系列中的一种，属直行程系列阀门，橡胶密封条有效密封使手动气控浆闸阀达到零泄漏，对夹式阀体不限制按装方向，具有体积轻，结构短，安装于各种液料管道上。
Z6S73手气动切换浆液阀产品简介：
在气动执行器上增加手动操作机构，是浆液阀（亦称浆闸阀、料浆阀、渣浆阀、液料阀）系列中的一种，属直行程系列阀门，橡胶密封条有效密封使手动气控浆闸阀达到零泄漏，对夹式阀体不限制按装方向，具有体积轻，结构短，安装于各种液料管道上。
阀板采用平板式，设计制造按GB12235-59，结构长度按GB12221-89，法兰尺寸按JB/T79-94，阀门检查和试验按GB13927等回家标准。在石油、天然气、煤炭、矿石的开采、提炼加工和管道输送系统中；在化工产品、医药和食品生产种；在水电、火电和核电的电力生产系统中；在城市和工业企业的给排水、供热、和供气系统中；在农田的排灌系统中；在治金生产系统中得以广泛的应用，是一种与生产建设、国防建设和人民生活息息相关的重要机械产品。
连接法兰：GB/T9113、JB/T79
密封形式：软密封泄漏量： A级（零泄漏）
配套附件：安裝法兰 电磁阀、空气过滤器、阀门行程开关、阀门定位器
产品性能参数：公称压力 （MPa）
壳体试验 （MPa）
密封试验 （MPa）
工作温度
适用介质
1.0 1.6
1.52.4
1.1 1.8
≤100℃
纸浆、污水、渣水混合物
Z6S73手气动切换浆液阀产品零部件材料：
阀体/阀盖
闸板
阀杆
密封面
灰铸铁
碳钢、不锈钢
不锈钢
橡胶
产品外形与结构尺寸：
MPa
DN
L
D
D1
D2
N-M
1.0MPa
50
43
160
125
100
4-M16
65
46
180
145
120
4-M16
80
46
195
160
135
4-M16
100
52
215
180
155
8-M16
125
56
245
210
185
8-M16
150
56
280
240
210
8-M20
200
60
335
295
265
8-M20
250
68
390
350
320
12-M20
300
78
440
400
368
12-M20
350
78
500
460
428
16-M20
400
102
565
515
482
16-M22
450
114
615
565
532
20-M22
500
127
670
620
585
20-M22
600
154
780
725
685
20-M27
700
165
895
840
800
24-M27
800
190
1010
950
898
24-M30
900
203
1110
1050
1005
28-M30
1000
216
1220
1160
1115
28-M30
Z6S73手气动切换浆液阀安装说明：
1. 用户在安装阀门前，必须校对阀门型号，连接尺寸及注意介质流向，保证与阀门要求一致性；
2. 用户在安装阀门时，必须预留阀门驱动的必要空间；
3. 驱动装置的接线须按线路图进行；
4. 浆液阀安装前须检查阀门腔内和密封面等部位，不允许有污物或砂粒附着；
5. 各连接部位螺栓，要求均匀拧紧；
6. 检查填料部位要求压紧，既保证填料的密封性，也要保证闸板开启灵活；
7. 浆液阀必须定期保养，不得随意碰撞及挤压，以免影响密封。
维护说明：
1. 带传动机构的闸阀，按产品使用说明书的规定安装。
2. 如果阀门经常开关使用 , 每月至少润滑一次。
3. 手轮、手柄及传动机构均不允许作起吊用，并严禁碰撞。
4. 双闸板闸阀应垂直安装(即阀杆处于垂直位置 , 手轮在顶部 )
5. 带有旁通阀的闸阀在开启前应先打开旁通阀(以平衡进出口的压差及减小开启力 )
