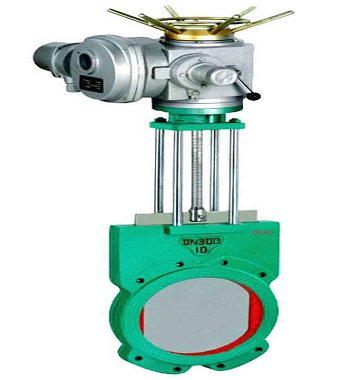

- 产品名称: Z973X电动浆液阀
- 产品介绍:
适用于糖浆、纸浆、泥浆、污水、煤浆等介质管路上，作启闭调节和节流使用，适用于水平安装，亦可倾斜安装。 适用温度：-10~80℃
Z973X电动浆液阀产品简介：
在生产与应用过程中不断消化与吸收国内外类似产品结构及制造工艺的先进特点。不断提高产品的科技含量，从一些技术细节着手，完善了综合性能。具有刚性好，流阻系数小、设计合理、结构紧凑，通道流畅等优点，密封可靠、操作轻便灵活。广泛用于化工，煤炭，制糖，污水，造纸等到领域，是一种理想的密封阀门。适合于造纸行业在管道上作调节和节流使用。
产品用途：
适用于糖浆、纸浆、泥浆、污水、煤浆等介质管路上，作启闭调节和节流使用，适用于水平安装，亦可倾斜安装。 适用温度：-10~80℃
产品执行标准：项目名称 采用标准
可选标准
设计制造验收JB/T 8691
MSS SP-81
阀门结构长度GB/T 15188.2-1994
TAPPI TIS 405.8
阀门法兰连接JB/T 79-1994
ANSI B16.5
阀门检验和试验GB/T 13927-1992
JB/T 9092-1999
阀门供货要求GB/T 12252
——
阀门标志GB 12220-1989
IS0 5209：87
Z973X电动浆液阀设计特点：
1. 采用对夹式结构，体积小，重量轻。
2. 完全敞开的通道，可以防止介质在阀内沉积。
3. 新研制的U型封存圈，可发保证阀门的良好密封性。
4. 闸板的外密封 性，则是通过嵌在阀体内只有弹性的密封条来实现，并可借助f螺钉，压板进行调整。
5. 流阻小。
6. 安装装维修方便。
产品性能参数：
公称压力PN
密封试验
壳体试验
工作温度
适用介质
0.6MPa
0.66MPa
0.9MPa
-10℃～120℃
泥浆、煤渣、纸浆、粮浆、粒状物、糊剂等介质
1.0MPa
1.5MPa
1.5MPa
产品零部件材料：
序号
零件名称
材 料
序号
零件名称
材 料
1
阀体
HT250、WCB、304、316、316L
9
键
碳钢
2
阀座
橡胶 /四氟/不锈钢/硬质合金
10
螺母
不锈钢
3
闸板
碳钢 /不锈钢
11
电动装置
组合件
4
六角螺母
碳素钢
12
填料
PTFE/石墨
5
阀杆
不锈钢 /碳钢
13
压盖
不锈钢 /碳钢/铸铁/球墨铸铁
6
支架
不锈钢 /碳钢/球墨铸铁/灰铸铁
14
六角螺母
碳素钢
7
轴承
合金钢
15
螺栓
碳素钢
8
阀杆螺母
铝青铜合金

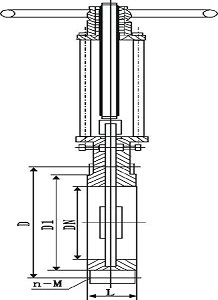

Z973X电动浆液阀产品外形与结构尺寸：
公称压力
DN
L
D
D1
D0
H
N-M
0.6MPa
50
40
125
100
180
295
4-M16
65
40
145
120
180
305
4-M16
80
50
160
135
220
330
4-M16
100
50
180
155
220
380
4-M16
125
50
210
185
240
415
4-M16
150
60
240
210
280
490
4-M20
200
60
295
265
280
550
4-M20
250
70
350
320
360
693
8-M20
300
70
400
368
400
769
8-M20
350
80
460
429
400
895
10-M20
400
80
515
482
500
1004
10-M22
450
90
565
532
500
1110
14-M22
500
100
620
585
600
1210
14-M22
600
100
725
685
700
1460
14-M27
700
100
940
800
800
4680
16-M27
800
120
950
905
800
1910
16-M27
900
120
1050
1005
800
2130
20-M30
1000
160
1160
1115
900
2380
20-M30
1.0MPa
50
40
125
100
180
295
4-M16
65
40
145
120
180
305
4-M16
80
50
160
135
220
330
4-M16
100
50
180
155
220
380
4-M16
125
50
210
185
240
415
4-M16
150
60
240
210
280
490
4-M20
200
60
295
265
280
550
4-M20
250
70
350
320
360
693
8-M20
300
80
400
368
400
769
8-M20
350
90
460
429
400
895
10-M20
400
120
515
482
500
1004
10-M22
450
120
565
532
500
1110
14-M22
500
130
620
585
600
1210
14-M22
600
140
725
685
700
1460
14-M27
700
140
940
800
800
4680
16-M27
800
150
950
905
800
1910
16-M27
900
150
1050
1005
800
2130
20-M30
1000
200
1160
1115
900
2380
20-M30
