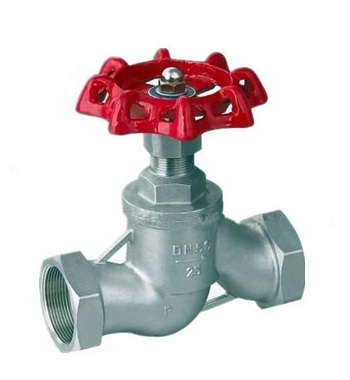

- 产品名称: J11W不锈钢苏式内螺纹截止阀
- 产品介绍:
结构合理、密封可靠、性能优良；内螺纹截止阀具有耐磨、耐高温、耐腐蚀、抗擦伤性能好、使用寿命长。
J11W不锈钢苏式内螺纹截止阀产品简介：
结构合理、密封可靠、性能优良；内螺纹截止阀具有耐磨、耐高温、耐腐蚀、抗擦伤性能好、使用寿命长等特点；内螺纹截止阀可适用于石油、化工、制药、电力行业等各种工况的水平安装管路上。
适用范围：
1) 公称压力：16Mpa
2) 适用温度范围：-20~232℃~350℃
3) 适用介质：水、油、气及某些腐蚀性液体
4) 螺纹类型：G.NPT.BSPT.BSP.DIN259/2999
产品执行标准：设计与制造
结构长度
压力-温度等级
连接法兰
试验与检验
GB12235
GB12221
GB9131
JB/T79
JB/T9092
JB/T74
GB9113
GB13927
HG20604
HG20592
J11W不锈钢苏式内螺纹截止阀设计特点：
优点：
① 结构简单，制造和维修比较方便；
② 工作行程小，启闭时间短；
③ 密封性好，密封面间摩擦力小，寿命长；
④ 可以用于含颗粒或粘度大的流体；
⑤ 可用于腐蚀性高的液体气体；
缺点：
⑥ 不适合压差比较大的管道；
⑦ 不能用于管道介质的调节；只能用于管道介质的截止；有一定的流阻。
产品性能参数：型号
公称压力
试验压力PS（Mpa）
工作压力 (Mpa)
工作温度
适用介质
壳体
密封
(℃)
J11W-16
1.6
2.5
1.76
1.6
≤100
油类
J11W-16K
Oil
J11W-16P
硝酸类腐蚀性介质
J11W-16R
≤350
醋酸类腐蚀性介质
J11W-16Ni
碱液、盐水、海水等
产品零部件材料：
零件名称
J11W-16C
J11W-16P
J11W-16R
阀体
WCB
ZG1Cr18Ni9Ti、304.CF8
ZG1Cr18Ni9Ti12Mo2Ti、316.CF8M
阀盖
1Cr18Ni9Ti、304
1Cr18Ni9Ti、304
1Cr18Ni9Ti12Mo2Ti、316
阀杆
1Cr18Ni9Ti、304
1Cr18Ni9Ti、304
1Cr18Ni9Ti12Mo2Ti、316
密封圈
聚四氟乙烯PTFE
填料
聚四氟乙烯PTFE
J11W不锈钢苏式内螺纹截止阀产品外形与结构尺寸：
感谢您访问我们的网站【http://www.shhwv.com 昊沃阀门】公称通径DN(mm)
管螺纹
尺 寸(mm)
L
D1
S
H
H1
D0
15
1/2
90
14
32
109
117
65
20
3/4
100
16
36
109
117
65
25
1
120
18
46
132
142
80
32
1 1/4
140
20
55
156
168
100
40
1 1/2
170
22
65
167
168
100
50
2
200
24
80
182
200
120
65
2 1/2
260
26
95
200
223
120
