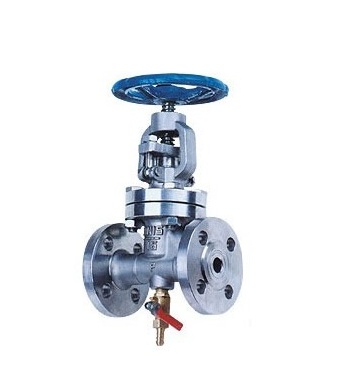

- 产品名称: YJ41H抗生素截止阀
- 产品介绍:
结构较简单，通常在阀体和阀瓣上只有一个密封面，密封面积小，节省贵重材料、成本低，因而制造工艺性比较好，便于维修。密封面磨损及擦伤较轻，密封性好。
YJ41H抗生素截止阀产品简介：
启闭件(阀瓣)由阀杆带动,沿阀座(密封面)轴线做直线升降运动，从而使管路接通或切断。与闸阀比较，此阀结构较简单，通常在阀体和阀瓣上只有一个密封面，密封面积小，节省贵重材料、成本低，因而制造工艺性比较好，便于维修。密封面磨损及擦伤较轻，密封性好。启闭时阀瓣与阀体密封面之 间无相对滑动，因而磨损与擦伤均不严重，密封性能好，使用寿命长。开启高度小，一般仅为阀座通道直径的1/4，结构紧凑，节省安装空间。本阀具有较强的杀菌、清毒功能，防止产品染菌。
广泛用于生物发酵、医药 和啤酒发酵、氨基酸发酵、生物农药发酵、生物肥料发酵、各种抗生素发酵、生物、生化、化学制药的物料、水、汽、冷的控制等领域，底部可以根据客户需要开设排泄孔，耐高温使用寿命长，无死角达到零泄漏水平。
产品执行标准：
1) 设计与制造：GB/T12235
2) 法兰尺寸：JB/T79.1
3) 结构长度：GB/T12221
4) 检验与试验：JB/T9092
YJ41H抗生素截止阀产品工作原理：
为旋转升降运动，手轮固定在阀杆顶端。当顺时针方向旋转手轮时，阀杆螺纹下旋，阀瓣密封面与阀座密封面紧密封接触，达到关闭状态；当逆时针方向旋转手轮时，阀杆螺纹上旋，阀瓣密封面与阀座密封面脱开，开启。
为“低进高出”，阀门由全开位置开始关闭的阶段，操作为所需克服的阻力是阀杆和填料的摩擦阻力和介质压力在阀瓣截面上(轴向)造成的推力，随着阀瓣的下降，流体在阀瓣前后形成压 差，阻止阀瓣下降，而且这个阻力会随差阀瓣的下降而迅速增大，随着阀门完全关闭，阀杆旋加强制的密封力 ，阀瓣前后压差达到介质工作压力的最大值，此时阀杆承受最大关闭力矩。在阀门开启过程中，介质压力或阀瓣前后压差形成的推力与阀门开启方向相同，但应该指出的是，在开启瞬间，因为要克服密封面间较大的静摩 擦力矩，此时的开启操作力矩有可能还会超过关闭力矩。
当作业完华后，还杀菌、清毒，防止产品染菌。YPT排气阀起到了排放清洁后的污物。使此阀保持抗菌。
设计特点：
① 具有较强的杀菌、清毒功能，防止产品染菌。
② 密封垫采用耐高温聚四氟乙烯复合材料制成。（最高温度可达 ≤120℃）
③ 密封垫、阀体中道密封圈，阀杆填料全部采用优质聚四氟乙烯材料。寿命长、耐腐蚀，确保无内外漏。
④ 流线型的流道，使得压力损失小。
⑤ 密封垫可更换，拆卸更方便，维护费用低。
产品性能参数：公称压力
1.6 MPa
试验压力
强度试验
2.4 MPa
密封试验
1.76 MPa
上密封试验
1.76 MPa
气密封试验
0.6 MPa
最高工作温度
120 ℃
适用介质
水、蒸汽、食品等
YJ41H抗生素截止阀产品外形与结构尺寸：
感谢您访问我们的网站【http://www.shhwv.com 昊沃阀门】公称压力
公称通径
尺寸（mm）
PN(MPa)
DN（mm）
L
D
K
d
Y
C
f
n-φ
H
D0
1.6
10
130
90
60
40
-
14
2
4-14
163
100
15
130
95
65
45
-
14
2
4-14
163
100
20
150
105
75
55
-
14
2
4-14
165
100
25
160
115
85
65
-
14
2
4-14
198
125
32
180
135
100
78
-
16
2
4-18
225
160
40
200
145
110
85
-
16
3
4-18
330
200
50
230
160
125
100
-
16
3
4-18
350
240
65
290
180
145
120
-
18
3
4-18
400
280
80
310
195
160
135
-
20
3
8-18
405
280
100
350
215
180
155
-
20
3
8-18
415
320
125
400
245
210
185
-
22
3
8-18
460
360
150
480
280
240
210
-
24
3
8-23
510
400
200
600
335
295
265
-
26
3
14-23
710
400
2.5
10
130
90
60
40
-
16
2
4-14
163
100
15
130
95
65
45
-
16
2
4-14
163
100
20
150
105
75
55
-
16
2
4-14
165
100
25
160
115
85
65
-
16
2
4-14
198
125
32
180
135
100
78
-
18
2
4-18
225
160
40
200
145
110
85
-
18
3
4-18
330
200
50
230
160
125
100
-
20
3
4-18
350
240
65
290
180
145
120
-
22
3
8-18
400
280
80
310
195
160
135
-
22
3
8-18
405
280
100
350
230
190
160
-
24
3
8-23
415
320
125
400
270
220
188
-
28
3
8-25
460
360
150
480
300
250
218
-
30
3
8-25
510
400
200
600
360
310
278
-
34
3
12-25
710
400
