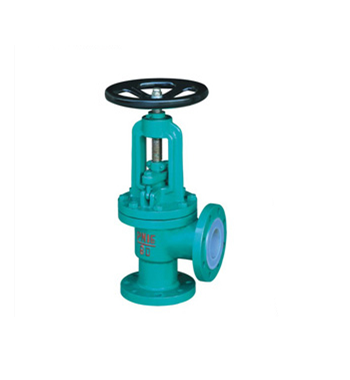

- 产品名称: J44J直角式衬胶截止阀
- 产品介绍:
阀体内腔表面覆有可供选择的各种橡胶,适用于不同工作温度和流体管中,具有强度高、耐腐蚀性好的特点。适用温度∶≤85℃、≤100℃、≤120℃(按照衬里材料)。
J44J直角式衬胶截止阀产品简介:
衬胶截止阀主要分为三种:(J41J直通式衬胶截止阀、J45J直流式衬胶截止阀、J44J直角式衬胶截止阀)衬胶截止阀用于控制一般腐蚀性介质,阀体内腔表面覆有可供选择的各种橡胶,适用于不同工作温度和流体管中,具有强度高、耐腐蚀性好的特点。适用温度∶≤85℃、≤100℃、≤120℃(按照衬里材料)。
产品执行标准:设计标准
GB12233/GB12233
结构长度
GB12221
法兰标准
JB/T79-94
GB9113.1-26
检验试验
GB/T13927
J44J直角式衬胶截止阀设计特点:
具有结构紧凑、启闭灵活、耐腐蚀性能强,行程短(一般为公称通径1/4)等项优点,被广泛应用在石油、化工等管路系统中做截断介质用,但需要强调的是氟塑料衬里的截止阀严禁用做流量调节,以免节流口处产生的高速介质流冲蚀 破坏密封面。
阀瓣与阀杆设计为一体结构,用以防止由于管路压力波动造成内件冲出阀体的可能性,结构紧凑,使用安全。
产品零部件材料:序号
零件名称
灰铸铁
铸钢
不锈耐酸铸钢
超低碳不锈耐酸铸阀
Z
C
P
R
PL
RL
1
阀体/端盖/闸板
HT250
WCB
CF8
CF8M
CF3
CF3M
2
阀杆
35
2Cr13
1Cr18Ni9
1Cr18Ni12Mo2Ti
00Cr18Ni10
00Cr17Ni14Mo2
3
衬里/阀座
衬硬橡胶(NR)FEP(F46) PCTFE(F3)PFA(可溶性聚四氟乙烯)
4
填料/压盖
WCB
CF8
CF8M
CF3
CF3M
5
填料
PTFE(F4)
PTFE(F4)
PTFE(F4)
6
活节螺栓
35
1Cr17Ni2
1Cr17Ni2
7
阀杆螺母
ZCuAI10Fe3
ZCuAI10Fe3
ZCuAI10Fe3
8
紧固螺母
45
1Cr17Ni2
1Cr18Ni9Ti
9
螺母
0Cr18Ni9
0Cr18Ni9
10
手轮
WCB
WCB
WCB
J44J直角式衬胶截止阀产品外形与结构尺寸:
公称通径
标准值
参考值
DN(mm)
NPS(inch)
L2
D
D1
D2
f
b
Z-Фd
D0
H1
H2
WT(Kg)
PN1.0MPa
15
1/2
90
95
65
45
2
14
4-Ф14
100
165
180
6.5
20
3/4
95
105
75
55
2
16
4-Ф14
100
195
215
7
25
1
100
115
85
65
2
16
4-Ф14
120
210
235
7.8
32
1 1/4
105
135
100
78
2
18
4-Ф18
140
215
245
11
40
1 1/2
115
145
110
85
3
18
4-Ф18
140
260
295
13
50
2
125
160
125
100
3
20
4-Ф18
160
300
345
15
65
2 1/2
145
180
145
120
3
20
4-Ф18
180
320
380
23
80
3
155
195
160
135
3
22
4-Ф18
240
390
465
38
100
4
175
215
180
155
3
22
8-Ф18
240
450
540
42
125
5
200
245
210
185
3
24
8-Ф18
280
460
570
55
150
6
225
380
240
210
3
24
8-Ф23
320
530
665
77
200
8
275
335
295
265
3
26
8-Ф23
360
600
790
135
250
10
325
390
350
320
3
28
12-Ф23
400
720
940
220
