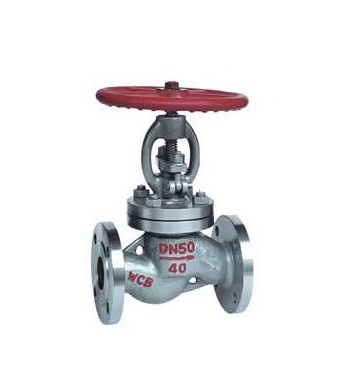

- 产品名称: J41N液化气天然气截止阀
- 产品介绍:
采用弹性成型聚四氟乙烯为填料，填料密封性能随介质压力上升而增强，并具备倒密封功能，适用于高中压燃气输送管路。
J41N液化气天然气截止阀产品简介：
采用弹性成型聚四氟乙烯为填料，填料密封性能随介质压力上升而增强，并具备倒密封功能，适用于高中压燃气输送管路。
液化气截止阀的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。液化气截止阀属于强制密封式阀门，所以在阀门关闭时，必须向阀瓣施加压力，以强制密封面不泄漏。
产品执行标准：
1) 设计制造：GB/T12235-89
2) 法兰连接：JB/T79-94、GB9113-2000
3) 结构长度：GB12221-89
4) 公称通径：DN15~DN300mm
5) 公称压力：PN1.6、2.5、4.0MP。
产品原理和结构说明：
手轮顺时针方向转时，阀杆向下移动，阀瓣下降使密封面密合，将通路切断，逆转时则开启，阀杆提到最高点上密封起作用。
液化气截止阀增加了一个上密封，在阀门开启状态时，与填料一起两层密封作用，并对填料有一定的保护作用。
采用尼龙制品作密封面，填料为软成形填料，上密封也为软材质，密封性能较好。
J41N液化气天然气截止阀产品特点：
针对普通阀门耐腐蚀性能差、壳体易穿孔的缺点，根据介质具体特性，氨气专用阀在阀体材料上选用耐腐蚀钢（碳素钢添加耐蚀合金元素），可耐氨气、燃气腐蚀，低温可至－40℃,最大限度保证工况条件使用要求。
氨用截止阀密封副配对结构型式采用球、平面型，密封自动补偿，达到双重保险的效果，密封性能稳定，无粘着磨损，有效地解决化工管道用普通阀门密封性能差、易泄露的难题。
产品中法兰用榫槽密封结构，即使在管道压力波动的情况下，保证中法兰密封绝对可靠。
上密封装置中采用多级聚四氟乙烯密封材料，形成组合密封，确保阀门在使用期限内填料函无介质泄露，消除了普通阀门填料函密封薄弱、介质易外漏，甚至造成事故的可能。
产品性能参数：公称压力PN
JIS10K
JIS20K
MPa
1.6
2.5
4
壳体试验压力PN
2.4
3.75
6
高压密封试验压力
1.76
2.75
4.4
适用介质
液化气、天然气等
适用温度
-40∽+80℃
法兰连接标准
JB/T 79-94
产品零部件材料：
阀体
阀杆、阀瓣
密封面
填料
碳钢
不锈钢
不锈钢和101
聚四氟乙烯
尼龙
J41N液化气天然气截止阀产品外形与结构尺寸：
PN
DN
L
H
D
D1
D2
b
f
Z-φd
D0
15
130
207
95
65
45
16
2
4-14
120
20
150
217
105
75
55
16
2
4-14
140
25
160
219
115
85
65
16
2
4-14
160
32
190
280
135
100
78
18
2
4-18
180
2.5MPa
40
200
330
145
110
85
18
3
4-18
200
4.0MPa
50
230
350
160
125
100
20
3
4-18
240
10K
65
290
400
180
145
120
22
3
8-18
280
20K
80
310
430
195
160
135
22
3
8-18
320
100
350
465
230
190
160
24
3
8-23
360
125
400
502
270
220
188
28
3
8-25
400
150
480
560
300
250
218
30
3
8-25
440
200
600
580
360
310
278
34
4
12-25
480
安装注意事项：
a. 手轮、手柄操作的截止阀可安装在管道的任何位置上。
b. 手轮、手柄及伟动机构，不允许作起吊用。
c. 介质的流向应与阀体所示箭头方向一致。感谢您访问我们的网站【http://www.shhwv.com 昊沃阀门】
