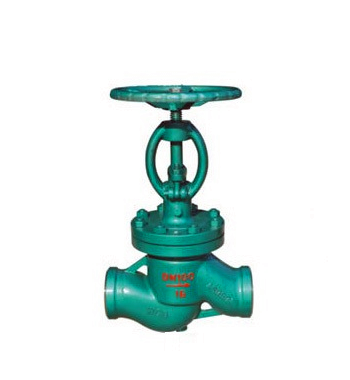

- 产品名称: DSJ61H水封截止阀
- 产品介绍:
适用于公称压力PN2.5~6.4MPa,工作温度0~450℃的火力电站回水冷凝系统及石油、化工要求与大气隔离的系统管道上,切断或接通管路中的介质。
DSJ61H水封截止阀产品简介:
适用于公称压力PN2.5~6.4MPa,工作温度0~450℃的火力电站回水冷凝系统及石油、化工要求与大气隔离的系统管道上,切断或接通管路中的介质。
产品执行标准:
① 设计与制造:JB/T3595
② 结构长度:GB/T15188.1
③ 压力温度等级:GB/T3595
④ 试验与检验:GB13927 JB/T9092
DSJ61H水封截止阀设计特点:
a. 产品按国家标准GB12235设计制造,结构新颖,选材合理,造形美观。连接端有法兰和焊接,可根据用户不同要求配接
b. 填料函设计成水密封结构,接入0.6~1.6Mpa的水填料,摩擦力小,密封好,能全系统与大气隔离,保证良好的气密性
c. 阀杆经调质和表面氮化处理,有良好的搞腐蚀性和抗擦伤性
d. 结构紧凑,操作灵活,检修方便,使用寿命长
e. 倒密封采用不锈钢螺纹连接密封座或本体堆焊奥氏体不锈钢而成,倒密封可靠。填料更换和维修可在不停机情况下进行,方便快捷不影响系统运行。
产品性能参数和零部件材料:型号
DS/J61H-25
DS/J61H-40
DS/J61H-63
工作压力(MPa)
2.5
4
6.3
适用温度(℃)
≤425
适用介质
水、蒸汽、油品、非腐蚀性气体
材料
阀杆
1Cr13或2Cr13
阀体、阀盖、支架
WCB25
闸板、阀瓣、密封面
Cr13型不锈钢或硬质合金
阀座密封面
不锈钢
阀杆螺母
铝青铜
填料
柔性石墨

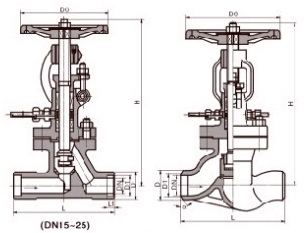

DSJ61H水封截止阀产品外形与结构尺寸:
公称通径
主要外形尺寸和连接尺寸
L
D
D1
H
D0
DS/J61H-25
15
130
36
19
11
120
20
150
44
26
11
140
25
160
44
33
12
140
32
180
48
34
-
180
40
200
55
40
-
200
50
230
64
50
-
250
65
290
82
65
-
250
80
310
94
78
-
300
100
350
117
97
-
350
125
400
144
122
-
400
150
480
170
148
-
400
200
600
220
197
-
400
DS/J61H-40
15
13
38
19
-
120
20
150
47
26
-
140
25
160
47
33
-
160
32
180
53
34
-
160
40
200
57
40
-
200
50
230
68
50
-
250
65
290
85
65
-
280
80
310
98
78
-
320
100
350
122
97
-
350
125
400
148
122
-
400
150
480
176
148
-
400
