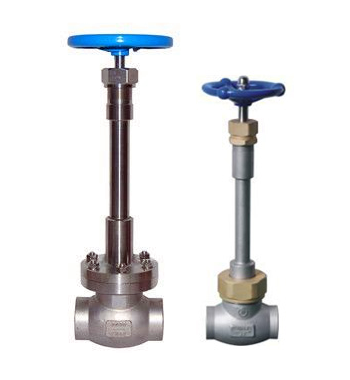

- 产品名称: DJ61F低温长轴截止阀
- 产品介绍:
应用于气体液化设备、空分设备；天然气液化、储运设备；液态氧、氮、氩、氢、二氧化碳低温贮槽及槽车；变压吸附制氧、氮设备。
DJ61F低温长轴截止阀产品简介：
应用于气体液化设备、空分设备；天然气液化、储运设备；液态氧、氮、氩、氢、二氧化碳低温贮槽及槽车；变压吸附制氧、氮设备。
用于低温储罐的出液口和进液口，因为低温储罐内的介质温度极低，温度在短时间内容易传到至手柄的顶端。所以接触低温液体面积较大的部位管路采用低温长轴截止阀。
广泛应用于能源、石化、冶金、航天、核工业等行业。
产品工作原理：
截止阀的启闭件是塞形的阀瓣，密封上面呈平面或锥面，阀瓣沿阀座的中心线作直线运动；截止阀阀杆开启或关闭行程相对较短，并具有非常可靠的切断动作，使得它适合作为介质的切断或调节及节流使用。
截止阀属于强制密封式阀门，所以在阀门关闭时，必须向阀瓣施加压力，以强制密封面不泄漏。从自密封的阀门出现后，截止阀的介质流向就改由阀瓣上方进入阀腔，这时在介质压力作用下，关阀门的力小，而开阀门的力大，阀杆的直径可以相应地减少；同时，在介质作用下，这种形式的阀门也较严密。
带有一个具有足够气柱长度的加长阀盖结构，确保阀杆的填料密封附近的温度不低于0℃，即低温介质经过加长阀盖后，温度逐渐升高到填料处所需要的安全温度，从而保证阀门填料密封的可靠性、安全性、完整性。
用于低温储罐的出液口和进液口，因为低温储罐内的介质温度极低，温度在短时间内容易传到至手柄的顶端，所以，接触低温液体面积较大的部位管路采用低温长轴截止阀。
设计特点：
主要用于液氧（液氮、液氩）等低温液体贮运设备的管理系统，具有开关灵活、密封可靠，密封面间摩擦力小，寿命较长，耐压等特点。
DJ61F低温长轴截止阀缺点：
a. 启闭力矩大、启闭较费力，启闭时间校长。
b. 流体阻力大，因阀体内介质通道较曲折，流体阻力大，动力消耗大。
c. 使用时，截止阀介质只能单方向流动，不能改变流动方向。公称压力PN≤16MPa，一般采用顺流，介质从阀瓣下方向上流；公称压力≧20MPa时，一般采用逆流，介质从阀瓣上方向下流．以增加密封件能。
主要性能参数：公称通径
DN10mm～40mm
公称压力
PN4.0MPa
适用介质
液氧、液氮、液氩、液化天然气、液态二氧化碳、乙烯、丙烯、丙烷等
适用温度
-196℃～+80℃
产品试验标准：
公称压力PN（MPA）
试验压力PS（MPa）
适用介质
适用温度（℃）
2.5
3.8
氨气、氨液等
巴氏合金-40℃-+150℃
四氟-40℃-+200℃
4
6.4
产品零部件材料：
阀体
ZG0Cr18Ni9
阀座、阀瓣
HPb59-1/0Cr18Ni9
阀杆
0Cr18Ni9
填料、密封圈
PTFE
延伸套管
0Cr18Ni9
DJ61F低温长轴截止阀产品外形与结构尺寸（部分DJ41F-40P 低温截止阀）：
感谢您访问我们的网站【http://www.shhwv.com 昊沃阀门】公称通径DN(mm)
DJ41F-40P 低温截止阀
重量(kg)
尺 寸(mm)
L
H开
H关
D
D1
D2
Z-d
b
f
D0
15
130
258
250
95
65
40
4-14
14
3
80
3.8
20
150
322
310
105
75
51
4-14
16
3
100
5.5
25
160
322
310
115
85
58
4-14
16
3
100
5.9
32
180
390
370
135
100
66
4-18
18
3
120
7.1
40
200
390
370
145
110
76
4-18
18
3
120
11.2
50
230
483
460
160
125
88
4-18
20
3
160
17.5
65
290
483
460
180
145
110
8-18
22
3
160
28.1
80
310
528
490
200
160
121
8-18
24
3
200
34.5
100
350
540
500
235
190
150
8-23
24
3.5
240
46.4
125
400
594
540
270
220
176
8-25
28
3.5
280
60.9
150
480
640
580
300
250
204
8-25
26
4
300
78.5
200
600
750
680
375
320
260
12-30
38
4
360
154.3
300
750
1020
890
510
450
363
16-34
46
4.5
560
384.5
