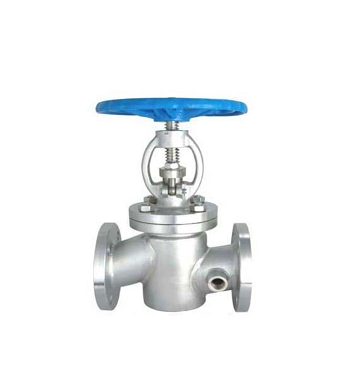

- 产品名称: BJ41W保温截止阀
- 产品介绍:
开闭过程中密封面之间摩擦力小，比较耐用，开启高度不大，制造容易，维修方便，不仅适用于中低压，而且适用于高压。
BJ41W保温截止阀产品简介：
开闭过程中密封面之间摩擦力小，比较耐用，开启高度不大，制造容易，维修方便，不仅适用于中低压，而且适用于高压。它的闭合原理是，依靠阀杠压力，使阀瓣密封面与阀座密封面紧密贴合，阻止介质流通。
产品执行标准:
1) 设计与制造：BS1873 BS5160 GB12233
2) 法兰尺寸：ANSIB16.5 JB/T79 GB9113
3) 压力温度：ANSIB16.34
4) 结构长度：ANSIB16.10 BS1873 GB12221
5) 对焊连接尺寸：ANSIB16.25
6) 检验与实验：BS6755 GB/T13927
产品工作原理：
启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。阀杆的运动形式，有升降杆式（阀杆升降，手轮不升降），也有升降旋转杆式（手轮与阀杆一起旋转升降，螺母设在阀体上）。只适用于全开和全关，不允许作调节和节流。具有保温、保冷特性，适用于石油、化工、冶金、制药等行业。适用于化工、化肥行业的管路上，夹套内通入蒸汽能防止介质结晶。
产品用途：
主要用于石油、化工、冶金、制药等各类系统中，以输送常温下会凝固的高粘度介质。
BJ41W保温截止阀设计特点：
优点：
结构简单，制造和维修比较方便。
工作行程小，启闭时间短。
密封性好，密封面间摩擦力小，寿命较长。
缺点：
流体阻力大，开启和关闭时所需力较大。
不适用于带颗粒、粘度较大、易结焦的介质。
调节性能较差。
产品性能参数：型号
公称压力
试验压力PS（MPa）
适用温度
适用介质
保温套压力
PN（MPa）
壳体
密封
（℃）
（MPa）
BJ41W-16P.R.C
1.6
2.4
1.8
≤350
硝酸类
≤1.0
BJ41W-25P.R.C
2.5
3.8
2.8
≤350
硝酸类
≤1.0
BJ41W保温截止阀产品外形与结构尺寸：
型号
公称通径
尺寸(mm)
DN（/）
L
D
D1
D2
B-f
Z-φ
H
D0
BJ41W/H-16P/R/C
15
130
95
65
45
2-16
4-14
170
120
20
150
105
75
55
2-16
4-14
190
140
25
160
115
85
65
2-16
4-14
205
160
32
180
135
100
78
2-18
4-18
270
180
40
200
145
110
85
3-18
4-18
310
200
50
230
160
125
100
3-18
4-18
358
240
65
290
180
145
120
3-18
4-18
373
280
80
310
195
160
135
3-20
8-18
435
320
100
350
215
180
155
3-20
8-18
500
360
125
400
245
210
185
3-22
8-18
614
400
150
480
280
240
210
3-24
8-23
674
400
200
600
335
295
265
3-26
12-23
818
450
250
730
405
355
320
3-30
12-25
969
550
型号
公称通径
尺寸(mm)
DN（/）
L
D
D1
D2
B-f
Z-φ
H
D0
BJ41WH-25PRC
15
130
95
65
45
2-16
4-14
233
120
20
150
105
75
55
2-16
4-14
275
140
25
160
115
85
65
2-16
4-14
285
160
32
180
135
100
78
2-18
4-18
302
180
40
200
145
110
85
3-18
4-18
355
200
50
230
160
125
100
3-20
4-18
362
240
65
290
180
145
120
3-22
8-18
400
280
80
310
195
160
135
3-22
8-18
430
320
100
350
230
190
160
3-24
8-23
465
360
125
400
270
220
188
3-28
8-25
550
400
150
480
300
250
218
3-30
8-25
700
400
200
600
360
310
278
3-34
12-25
780
450
250
730
425
370
335
3-36
12-30
900
550
安装说明安装注意事项：
a. 手轮、手柄操作的截止阀可安装在管道的任何位置上。
b. 手轮、手柄及伟动机构，不允许作起吊用。
c. 介质的流向应与阀体所示箭头方向一致。感谢您访问我们的网站【http://www.shhwv.com 昊沃阀门】
如有任何疑问，您可以致电给我们021-56318396 13917079580（小吕），我们一定会尽心尽力为您提供优质的服务。
本厂专业提供蝶阀、球阀、水利控制阀、止回阀、呼吸阀、截止阀、针型阀、过滤器、阻火器、背压阀、柱塞阀、旋塞阀、船用阀门、塑料阀门等各类阀门。
-
质量推动发展，昊沃为您创造更多价值
不断提升质量，精益求精，“有口皆碑，品质卓越的质量”是昊沃永恒的主题。
昊沃严格按照 ISO9001-2000 质量体系认证要求，质量严格把关，责任到人，确保生产、服务、销售的有序运行。
加强与用户之间的沟通，竭诚为广大客户提供优质产品，至善至美服务，特此我公司做出以下承诺：
一、产品标准
产品严格按照中国GB、CB标准、美国 API和 HG标准等标准设计、验收、制造。结构长度按照国家标准，密封面硬度达到国家规定要求。
二、售前服务
产品介绍，疑难解答，非标产品设计，技术交流。
三、售中服务
1.对特殊或复杂的产品，我公司安排技术人员对用户进行产品使用、调式、维修及故障排除进行培训和指导。
2.保证及时供货，守信合同，随时保持与客户联系。
四、售后服务
一、货到现场后现场安装人员如需进行技术指导安装，技术培训和调试指导服务，卖方负责委派技术人员进行视频培训与指导。如需要到现场培训，由双方协商而定。
二、质保期为收到货物之日起算12个月，质保期内产品质量按照国家标准实行，
三、卖方承诺接到买方售后服务电话后尽早给予解决方案，如果需要去现场售后服务的，卖方承诺会指派经验丰富的售后服务人员尽快到达售后服务现场，并承诺在到达现场后立即给予处理直到系统能正常运行。
- 询 价 指 南：
询问阀门产品时，必须提供以下资料与参数：
1) 所需阀门名称
2) 所需阀门产品在什么行业使用：石油、电力、化工、天然气、空调、消防、市政。
3) 所需阀门介质（流体）的工作温度（常温、底温、高温、多少温度）
4) 所需阀门介质的物理、化学性能（腐朽性、易燃易爆性、毒性、物态等）
5) 所需阀门的密封面要求（金属密封；本体密封W. 软密封、橡胶、四氟）
6) 所需阀门阀体选用何种材质（铸铁、铸钢、锻钢、不锈钢、黄铜、UPVC塑料、PPR等）
7) 所需阀门介质的工作压力（6压、1.0Map、1.6Map.等高中压、美标磅级150LB、300LB等）
8) 所需阀门公称尺寸（规格大小）（几分、几英寸、多少MM）
9) 所需阀门结构长度（对阀门L有什么要求，现场空间位置是否够用）
10) 所需阀门与管道的连接形式（螺纹连接、法兰连接、对焊、卡箍、承插、快速接入等）
11) 所需阀门阀门的操作方式（手动、齿轮传动、蜗杆传动、电动、气动、液动、电液联动等）
订 货 须 知：
一、如客户对采购清单上的产品有特殊要求，须在订合同前提供以下说明：
1) 公称直径、全通径、缩径、管道尺寸
2) 连接形式
3) 结构长度
4) 阀门重量要求
5) 阀门启闭速度和启闭次数
6) 实验、检验标准及其他要求
7) 运用介质及温度、压力范围
8) 阀门工作环境及保养条件（是否防爆）
9) 阀门的流通能力和流体阻力系数
10) 驱动装置能源特性（交流电或直流、电压、空气压力）
二、如由客户自己提供确定的阀门类型和型号时，客户应给予正确说明：其型号的含义和相关要求，在供需双方理解一致的条件下签订合同。
三、 本公司可以根据客户特殊要求配置各类驱动装置（在各项技术能达到的情况下）。
