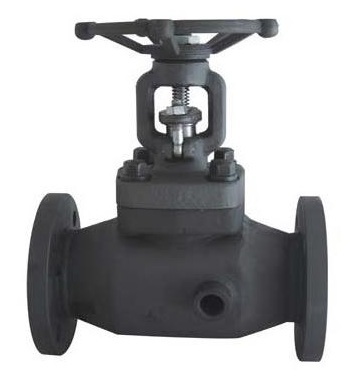

- 产品名称: BJ41Y锻钢保温截止阀
- 产品介绍:
阀门的通径和管径一至，介质呈直线流动，阻力小，能有效降低管路中介质热量的损失。
BJ41Y锻钢保温截止阀产品简介：
主要应用于化工、石油、制药、冶金等行业的系统管路中，生产的保温锻钢截止阀主要作用是输送在常温状态下会凝固、易结晶的介质。两法兰之间焊装有金属夹套，在截止阀的侧面和底部设置了夹套接口，用于注入蒸汽或其它保温、保冷介质，确保阀内介质能够正常工作。
主要用来接通或截断管路中的介质，一般不用于调节流量。截止阀适用的压力、温度范围很大，本阀适用于小口径的管道，密封面不易磨损、擦伤，密封性能好，启闭时阀瓣行程小，启闭时间较短，阀门高度较小。
产品执行标准：
1．设计制造：GB12224 GB/T12228 BG/T12235
2．结构长度：JB/T96-95
3．法兰尺寸：JB/T82.1~82.4-94
4．检验和试验：GB/T13927
设计特点：
1) 采用整体式夹套结构设计，更能均匀地保温、保冷。
2) 夹套采用碳素钢管焊接比铸造的更加耐压牢固。
3) 阀门的通径和管径一至，介质呈直线流动，阻力小，能有效降低管路中介质热量的损失。
BJ41Y锻钢保温截止阀产品性能参数：
① 通经范围：DN15～DN50
② 压力范围：1.6MPa～16.0MPa
③ 温度范围：-20℃～600℃
④ 介质范围：油品、蒸汽等高温介质。
产品零部件材料：序号
零件名称
CS to ASTM
AS to ASTM
AS to ASTM
Type A105
Type F22
Type F304(L)
Type F316(L)
1
阀体
A105
A182F22
A182F304(L)
A182F316(L)
2
垫片
316夹柔性石墨+graphite
316夹柔性石墨 SS+PTFE
3
阀盖螺栓
A193 B7
A193 B16
A193 B8
A193 B8M
4
圆柱销
A276 420
5
填料压套
A276 410
A182 F304(L)
A182 F316(L)
6
活节螺栓
A193 B7
A193 B16
A193 B8
A193 B8M
7
螺母
A194 2H
A194 4
A193 8
A193 8M
8
阀杆螺母
9
螺母
A194 2H
A194 4
A193 8
A193 8M
10
铭牌
SS
11
手轮
A197
12
填料压板
A216 WCB
A351 Cf8
13
填料
Flexible Graphite
PTFE
14
阀盖
A105
A276 304
A182 F304(L)
A182 F316(L)
15
阀杆
A182 F6
A182 F304
A182 F304(L)
A182 F316(L)
16
阀瓣
A276 420
A276 304
A276 304(L)
A276 316(L)
适用介质
水、蒸气、油品等
水、蒸气、油品等
硝酸、醋酸等
适用温度
-29℃-425℃
-29℃-550℃
-29℃-180℃
注意：客户需求的其他材质也可采用密封材料配对由客户指定内代件代号决定。AS＝合金钢；SS＝不锈钢
BJ41Y锻钢保温截止阀产品外形与结构尺寸：
NPS
1/2
/3/4
1
1 1/4
1 1/2
2
L(RF)
900-1500Lb
216
229
254
279
305
371
L1 (BW)
900-1500Lb
216
229
254
279
305
368
H(OPEN)
207
207
240
258
330
355
W
125
125
160
160
180
200
2-G
3/8
3/8
3/8
1/2
1/2
1/2
安装注意事项:
a. 手轮、手柄操作的截止阀可安装在管道的任何位置上。
b. 手轮、手柄及伟动机构，不允许作起吊用。
c. 介质的流向应与阀体所示箭头方向一致。感谢您访问我们的网站【http://www.shhwv.com 昊沃阀门】
