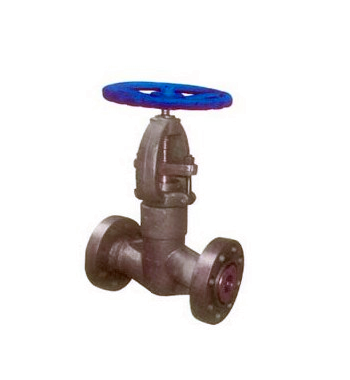

- 产品名称: J41Y锻钢法兰自密封截止阀
- 产品介绍:
阀瓣于阀体密封面间的摩擦力比闸阀小,因而耐磨开启高度一般仅为阀座通道直径的1/4,因此比闸阀小的多。
J41Y锻钢法兰自密封截止阀产品简介:
钢锻钢法兰截止阀有三种阀盖设计
第一种是螺栓型阀盖,通过凹凸面连接,采用不锈钢带与柔性石墨缠绕垫片,按需求也可采用环连接
第二种是焊接型阀盖,通过螺纹密封后焊接,按需求也可直接采用刚性焊接
第三种是自密封阀盖,通过螺纹与自密封阀盖连接。
设计特点:
优点是: 在开启和关闭过程中,由于阀瓣于阀体密封面间的摩擦力比闸阀小,因而耐磨开启高度一般仅为阀座通道直径的1/4,因此比闸阀小的多。 通常在阀体和阀瓣上只有一个密封面,因而制造工艺性比较好,便于维修。
产品结构特点:
1. 全径或缩径
2. 结构长度按ANSI B16.10
3. 法兰尺寸按ANSI B16.5
4. 压力自紧式阀盖
5. 明杆支架型(OS&Y)
6. 自定心压板压套式
7. 整体上密封座
8. 整体阀体法兰
9. 对焊接端符合ASME B16.25
10. RTJ阀体阀盖连接形式
11. 螺栓连接、缠绕垫片密封式阀盖,螺纹连接、全焊密封式阀盖以及螺纹连接内压自紧密封阀盖
J41Y锻钢法兰自密封截止阀产品执行标准:
法兰阀门符合API 602,MSS-SP-118(可采用标准)和ANSI B16.34、B35352。检验与测试按API598,标志按MSS-Sp-25。
产品性能参数和零部件材料(参照结构图)序号
零件名称
CS to ASTM
AS to ASTM
SS to ASTM
Type A105N
Type A182 F22
Type A182 F304(L)
Type A182 F316(L)
1
阀体
A105N
A182 F22
A182 F304(L)
A182 F316(L)
2
阀瓣
A276 420
A276 304
A276 304(L)
A276 316(L)
3
阀杆
A182 F6a
A182 F304
A182 F304(L)
A182 F316(L)
4
密封座
A105N
A182 F304
A182 F304(L)
A182 F316(L)
5
密封环
A182 F304
A182 F304(L)
F316(L)
6
阀盖
A105N
A182 F22
A182 F304(L)
A182 F316(L)
7
圆柱销
A276 420
A182 F304
8
垫圈
A105
A182 F22
A182 F304(L)
A182 F316(L)
9
提升螺母
A194 2H
A194 4
A194 8
A193 B8M
10
填料
不锈钢+柔性石墨
11
填料压套
A276 410
A182 F304
12
填料压板
A105
A182 F304
13
活节螺栓
A193 B7
A193 B16
A193 B8
A193 B8M
14
螺母
A194 2H
A194 4
A194 8
A194 8M
15
阀杆螺母
A273 420
16
手轮
A197
17
铭牌
SS
18
螺母
A194 2H
A194 4
A194 8
A194 8M
适用介质
水、蒸汽、油品等
水、蒸气、油品等
硝酸、醋酸等
适用温度
-29°C~425°C
-29°C~550°C
-29°C~200°C
注意:客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。
CS=碳钢;AS=合金钢;SS=不锈钢

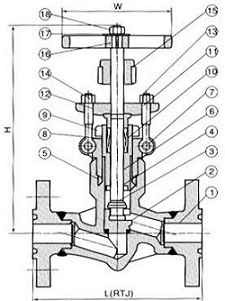

J41Y锻钢法兰自密封截止阀产品外形与结构尺寸:
NPS
1/2
3/4
1
1 1/4
1 1/2
2
L(RTJ)
900~1500Lb
216
229
254
279
305
368
2500Lb
264
273
308
349
384
451
H(开)
900~1500Lb
318
318
318
398
408
524
2500Lb
333
333
333
410
420
524
W
160
160
180
200
250
280
重量
900~1500Lb
15.5
16.9
18.9
28.9
32.3
52.8
2500Lb
18
20.5
23
36.1
45
81.5
