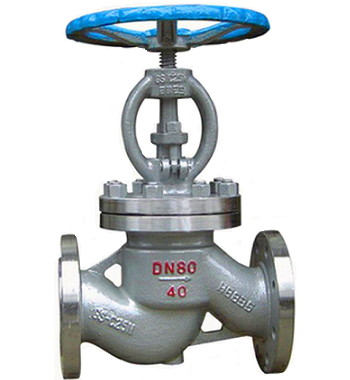

  • 产品名称:    J41W铸钢法兰截止阀
  • 产品介绍:
    适用于食品、医药、石油、化工、天然气、钢铁、环保、造纸等输送管路中做介质切断或流通。
  • J41W铸钢法兰截止阀产品简介:
         启闭件是塞形的阀瓣,密封面呈平面或锥面,阀瓣沿流体的中心线作直线运动,也叫截门,是使用最广泛的一种阀门,它之所以广受欢迎,是由于开闭过程中密封面之间摩擦力小,比较耐用,开启高度不大,制造容易,维修方便,不仅适用于中低压,而且适用于高压。广泛适用于食品、医药、石油、化工、天然气、钢铁、环保、造纸等输送管路中做介质切断或流通。
         阀体的结构形式有直通式、直流式和直角式。直通式是最常见的结构,但其流体阻力最大,直流式的流体阻力较小,多用于含固体颗粒或粘度大的流体,直角式阀体多采用缎造,适用于较小通径、较高压力的截止阀
         转动手轮,通过手轮与阀杆的螺纹的进、退,提升或下降与阀杆连接的阀瓣,达到开启和关闭的作用。

    产品执行标准:
    设计规范:GB/T 12235
    结构长度:GB/T 12221
    法兰连接:JB/T 79
    试验与检验:JB/T 9002
    产品标识:GB/T 12220
    供货规范:JB/T 7928

    J41W铸钢法兰截止阀特点、优点:
    1) 结构简单,制造和维修比较方便
    2) 工作行程小,启闭时间短
    3) 密封性好,密封面间磨擦力小,寿命较长
    1. 与闸阀相比,截止阀的结构较简单,制造与维修都较方便
    2. 密封面不易磨损、擦伤,密封性较好,寿命较长
    3. 启闭时阀瓣行程较小,启闭时间较短,阀门高度较小


    试验标准(单位MPa):

    公称压力

    1.6

    2.5

    4

    6.4

    10

    16

    强度试验

    2.4

    3.8

    6

    9.6

    15

    24

    水密封试验

    1.8

    2.8

    4.4

    7.4

    11

    18

    上密封试验

    1.8

    2.8

    4.4

    7.04

    11

    18

    气密封试验

    0.4-0.7

    主要性能参数:

    型号

    J41H-16C~160C

    J41Y-16C~160C

    J41W-16P~160P

    工作压力(MPa)

    1.6~16.0

    适用温度(℃)

    ≤425

    ≤150

    适用介质

    水、蒸汽、油品

    弱腐蚀性介质

    材料

    阀体、阀盖

    碳素钢

    铬镍钛不锈钢

    阀杆

    铬不锈钢

    铬镍钛不锈钢

    密封面

    堆焊铁基合金

    堆焊硬基合金

    本体材料

    填料

    石棉石墨、柔性石墨、聚四氟乙烯

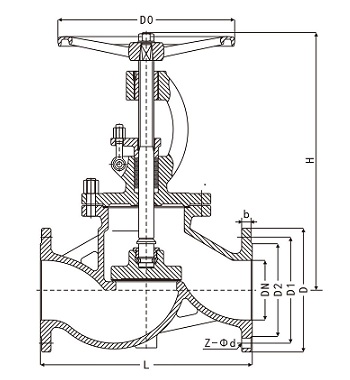

    J41W铸钢法兰截止阀产品外形与结构尺寸:



    l.6MPa

    1.6MPa

    DN

    L

    D

    D1

    D2

    b

    n-Φd

    H

    D0



    凸面法兰

    10

    130

    90

    60

    40

    14

    4-Φ14

    198

    120



    RF

    15

    130

    95

    65

    45

    14

    4-Φ14

    218

    120



    J41H

    20

    150

    105

    75

    55

    14

    4-Φ14

    258

    140



    J41Y

    25

    160

    115

    85

    65

    14

    4-Φ14

    275

    140



    J41W

    32

    180

    135

    100

    78

    16

    4-Φ18

    280

    160



    J41F

    40

    200

    145

    110

    85

    16

    4-Φ18

    330

    180



    J41N

    50

    230

    160

    125

    100

    16

    4-Φ18

    350

    200



    16C

    65

    290

    180

    145

    120

    18

    4-Φ18

    370

    280



    16P

    80

    310

    195

    160

    135

    20

    8-Φ18

    400

    280



    16R

    100

    350

    215

    180

    155

    20

    8-Φ18

    415

    320



    16I

    125

    400

    245

    210

    185

    22

    8-Φ18

    460

    360





    150

    480

    280

    240

    210

    24

    8-Φ23

    510

    450





    200

    600

    335

    295

    265

    26

    12-Φ23

    710

    500





    250

    650

    405

    335

    320

    30

    12-Φ25

    786

    550





    300

    750

    460

    410

    375

    30

    12-Φ25

    925

    600




    安装注意事项:
    a. 手轮、手柄操作的截止阀可安装在管道的任何位置上。
    b. 手轮、手柄及伟动机构,不允许作起吊用。
    c. 介质的流向应与阀体所示箭头方向一致。
