- 您所在的位置:首页 > 扩展资料 > 阀门型号编制选型对照表
当今阀门的类型和材料种类越来越多,阀门型号的编制也愈来愈复杂;阀门型号通常应表示阀门类型、驱动方式、连接形式、结构特点、公称压力、密封面材料、阀体材料等要素。阀门型号的标准化对阀门的设计、选用、经销,提供了方便。
我国虽然有阀门型号编制的统一标准,但逐渐不能适应阀门工业发展的需要;目前,阀门制造厂一般采用统一的编号方法;不能采用统一编号方法的,各生产厂家可按自己的情况制订出编号方法。
国家标准化管理委员会发布了《阀门型号编制方法》;由中国机械工业联合会提出,按照GB/T1.1-2009给出的规则起草,阀门型号编制方法由全国阀门标准化技术委(SAC/TC188)归口。
本标准规定了通用阀门的型号编制、类型代号、驱动方式代号、连接形式代号、结构形式代号、密封面材料代号、阀体材料代号和压力代号的表示方法。
本标准适用于通用中闸阀、截止阀、节流阀、蝶阀、球阀、隔膜阀、旋塞阀、止回阀、安全阀、减压阀、蒸汽疏水阀、排污阀、柱塞阀的型号编制。
型号编制和代号表示方法:

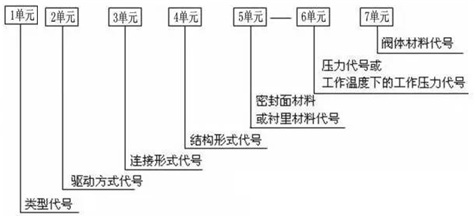

阀门型号由阀门类型、驱动方式、连接形式、结构形式、密封面材料或衬里材料类型、压力代号或工作温度下的工作压力、阀体材料七部分组成。
编制的顺序按:阀门类型、驱动方式、连接形式、结构形式、密封面材料或衬里材料类型、公称压力代号或工作温度下的工作压力代号、阀体材料。
根据管路系统设计的需要和各类阀门的自身特性及安装使用等因素决定采用何种阀门。
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
1、类型代号 |
|||||||
2、驱动方式代号 |
|||||||
3、连接形式代号 |
|||||||
4、结构形式代号 |
|||||||
5、密封面材料或衬里材料代号 |
|||||||
6、压力代号或工作温度下的工作压力 |
|||||||
7、阀体材料代号 |
1、单元=阀门类型代号:
阀门类型 |
代号 |
阀门类型 |
代号 |
安全阀 |
A |
Q |
|
D |
疏水阀 |
S |
|
隔膜阀 |
G |
调节阀 |
T |
H |
U |
||
J |
X |
||
节流阀 |
L |
减压阀 |
Y |
排污阀 |
P |
闸阀 |
Z |
2、单元=驱动方式代号:
根据阀门参数、功能、操作要求和现场条件等选择阀门传动方式。我公司可为用户提供、手动、电动、气动、液动、电磁、自动等各种类型的阀门,也可按用户要求选配。驱动方式代号:
驱动方式 |
代号 |
驱动方式 |
代号 |
电磁 |
0 |
锥齿轮 |
5 |
电磁-液动 |
1 |
气动 |
6 |
电-液动 |
2 |
液动 |
7 |
涡轮 |
3 |
气-液动 |
8 |
正齿轮 |
4 |
电动 |
9 |
注:①、代号1、代号2及代号8是用在阀门启闭时,需有两种动力源同时对阀门进行操作。②、安全阀、液压阀、输水阀、手动手轮直接连接阀杆操作结构形式的阀门,本代号省略不表示。③、对于气动或液动:常开式用6K、7K表示;常闭式用6B、7B表示;气动带手动用6S表示、防爆电动用9B表示
3、单元=连接方式代号:
根据阀门使用工况及安装要求选择不同的连接方式,一般有螺纹连接,法兰连接,对焊连接,对夹连接等。连接形式代号:
连接形式 |
代号 |
连接形式 |
代号 |
内螺纹 |
1 |
对焊接 |
6b |
外螺纹 |
2 |
对夹 |
7 |
法兰 |
4 |
卡箍 |
8 |
承插焊 |
6s |
卡套 |
9 |
结构长度:用户无特殊要求,按该阀执行的设计标准(GB、API、ANSI、BS等)中的规定制造。参照本公司为您提供的参数《产品连接尺寸》
4、单元=结构形式代号(包括前3单元内容汇总):
阀门的型号编制方法:
阀门的型号编制由7个单元组成,其含量如图所示:公称压力号用阿拉伯数字表示,其数值是以兆帕(MPa)为单位的公称压力值的10倍,用于电站工业的阀门,当介质最高温度超过530℃时,其数值以兆帕(MPa)为单位的工作压力值的10倍。参照JB4018-85标准,型号编制方法如下:
密封面或衬里材料 |
代号 |
密封面或衬里材料 |
代号 |
锡基轴承合金(巴氏合金) |
B |
尼龙塑料 |
N |
搪瓷 |
C |
渗硼钢 |
P |
渗氮钢 |
D |
衬铅 |
Q |
氟塑料 |
F |
奥氏体不锈钢 |
R |
陶瓷 |
G |
塑料 |
S |
Cr13系不锈钢 |
H |
铜合金 |
T |
衬胶 |
J |
橡胶 |
X |
蒙乃尔合金 |
M |
硬质合金 |
Y |
注:①、除隔膜阀外、当密封副的密封面材料不同时,以硬密度的材料表示。②、阀门密封副材料均为阀门的本体材料时,阀座密封面材料代号用“W”表示。
6、单元=压力代号或工作温度下的工作压力代号:
阀门指定温度下的工作压力,是供参考用的圆整数值,分为不同级别,用PN表示,按GB/T1048-1990规定,国标阀门单位为MPa,磅级阀门用LB表示。以下的公称压力 PN 数值依据 GB/T 1048-2004 标准。PN:与管道系统元件的力学性能和尺寸特性相关、用于参考的字母和数字组合的标识。它由字母 PN 和后跟无因次的数字组成。
PN 数值应从以下系列种选择:
DIN 系列 |
ANSI 系列 |
PN2.5 |
PN20 |
PN6 |
PN50 |
PN10 |
PN110 |
PN16 |
PN150 |
PN25 |
PN260 |
PN40 |
PN420 |
PN63 |
|
PN100 |
|
注:必要时允许选用其他 PN 数值公称压力 (PN)
7、单元=阀体材料代号:
阀体材料 |
代号 |
阀体材料 |
代号 |
碳钢 |
C |
球墨铸铁 |
Q |
Cr13系不锈钢 |
H |
0Cr17Ni12Mo2系不锈钢 |
R |
1Cr5Mo铬钼钢 |
I |
0Cr17Ni14Mo2系不锈钢 |
RL |
15CrMo铬钼钢 |
H |
塑料 |
S |
可锻铸铁 |
K |
铜及铜合金 |
T |
铝合金 |
L |
钛及钛合金 |
Ti |
0Cr18Ni9系不锈钢 |
P |
铬钼钒钢 |
V |
0Cr19Ni10系不锈钢 |
PL |
灰铸铁 |
Z |
如有任何疑问,您可以致电给我们021-56318396 13917079580(小吕),我们一定会尽心尽力为您提供优质的服务。
