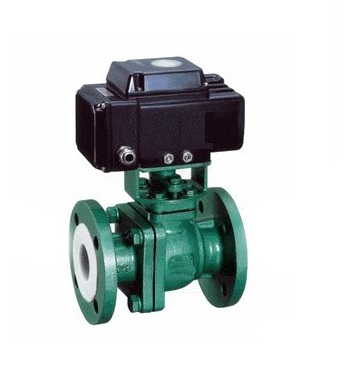

- 产品名称: Q941F46电动衬氟球阀
- 产品介绍:
适用于各种不同类型工业管道中液体和气体(包括蒸气)的输送,特别是具有严重腐蚀性介质的使用场合,如:硫酸、氢氟酸、磷酸、氯气、强碱、王水等具有强腐蚀性的介质。
Q941F46电动衬氟球阀产品简介:
内腔及球体均采用高压注塑工艺,衬有耐腐蚀、耐老化的聚全氟乙丙稀(F46)或PTFE,故具有可靠的耐腐蚀性和密封性,对酸、碱等强腐蚀性介质均能很好地应用。
适用于各种不同类型工业管道中液体和气体(包括蒸气)的输送,特别是具有严重腐蚀性介质的使用场合,如:硫酸、氢氟酸、磷酸、氯气、强碱、王水等具有强腐蚀性的介质。广泛适用于石油、化工、染化、农药、制酸制碱等行业,是目前防腐阀门设备最理想的选择之一。
产品执行标准:
设计标准:GB12237-89 企标
结构长度:GB12221-89 JB1686
法兰标准:JB/T79 GB9113 HG20592
检验试验:JB/T9092-99,电火花检测
设计特点:
1. 适用做调节流量的阀,具有精确的流量特性。
2. 适用带有固体物质的苛刻介质(PTFE密封不适用)。
3. 中轴密封是活动的压块,方便密封的检修。
4. 连接端无外漏结构设计。
Q941F46电动衬氟球阀产品性能参数:公称通径
DN15~200mm
公称压力
PN1.6MPa
阀轴材质
WCB,不锈钢
阀体材质
球墨铸铁、碳钢、304/316/316L不锈钢
球体材质
碳钢,304/316/316L不锈钢
阀座密封
FEP(F46),PCTFE(F3),PTFE(F4),PFA,PO
温度
50℃~180℃
适用介质
硝酸类、醋酸类、碱类
强氧化性介质等
特点
耐酸碱,密封性能好、阻力小、动作稳定
电动执行器技术参数:
电源
AC110、220、380V/DC24、220V
输出力矩
50N·M~2000N·M
任选功能
开关型、触点型、开度信号、智能型
动作范围
0~90°±5°
动作时间
15秒/30秒/60秒
环境温度
-30°~60°
手动操作
附带手柄操作
限 位
电气、机械二重限位
防护等级
IP-67(防爆外壳:Exd Ⅱ BT4 IP67可选)
输入信号
0-10,1-5VDC/4-20mA(智能型)
Q941F46电动衬氟球阀产品外形与结构尺寸:
公称通径
标准值
参考值
DN(mm)
NPS
L
D
D1
D2
f
b
Z-Φd
W
Do(蜗轮)
H
WT(Kg)
(inch)
PN1.0MPa
15
1/2
140
95
65
45
2
14
4-Φ14
120
80
2.5
20
3/4
140
105
75
55
2
16
4-Φ14
140
90
3
25
1
150
115
85
65
2
16
4-Φ14
160
100
4.5
32
1 1/4
165
135
100
78
2
18
4-Φ14
160
110
5.7
40
1 1/2
180
145
110
85
2
18
4-Φ14
200
120
7
50
2
200
160
125
100
3
20
4-Φ14
250
135
9.5
65
2 1/2
220
180
145
120
3
20
4-Φ14
300
145
15
80
3
250
195
160
135
3
22
4-Φ14
350
185
19
100
4
280
215
180
155
3
22
8-Φ18
400
95
33
125
5
320
245
210
185
3
24
8-Φ18
500
210
58
150
6
360
280
240
210
3
24
8-Φ23
200
450
93
200
8
457
335
295
265
3
26
8-Φ23
240
490
155
250
10
533
390
350
320
3
28
12-Φ23
240
550
210
PN1.6MPa
15
1/2
140
95
65
45
2
14
4-Φ14
120
80
2.5
20
3/4
140
105
75
55
2
16
4-Φ14
140
90
3
25
1
150
115
85
65
2
16
4-Φ14
160
100
4.5
32
1 1/4
165
135
100
78
2
18
4-Φ18
160
110
5.7
40
1 1/2
180
145
110
85
3
18
4-Φ18
200
120
7
50
2
200
160
125
100
3
20
4-Φ18
250
135
9.5
65
2 1/2
220
180
145
120
3
20
4-Φ18
300
145
15
80
3
250
195
160
135
3
22
8-Φ18
350
185
19
100
4
280
215
180
155
3
24
8-Φ18
400
195
33
125
5
320
245
210
185
3
26
8-Φ18
500
210
58
150
6
360
280
240
210
3
28
8-Φ23
200
450
93
200
8
457
335
295
265
3
30
12-Φ23
240
490
155
PN2.5MPa
15
1/2
140
95
65
45
2
16
4-Φ14
120
80
2.5
20
3/4
140
105
75
55
2
16
4-Φ14
140
90
3
25
1
150
115
85
65
2
16
4-Φ14
160
100
4.5
32
1 1/4
165
135
100
78
2
18
4-Φ18
160
110
5.7
40
1 1/2
180
145
110
85
3
18
4-Φ18
200
120
7
50
2
200
160
125
100
3
20
4-Φ18
250
135
9.5
65
2 1/2
220
180
145
120
3
22
8-Φ18
300
145
15
80
3
250
195
160
135
3
22
8-Φ18
300
185
19
100
4
280
230
190
160
3
24
8-Φ23
200
195
33
125
5
320
270
220
188
3
28
8-Φ25
200
210
58
150
6
360
300
250
218
3
30
8-Φ25
200
450
93
