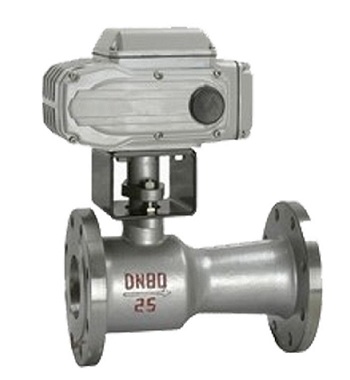

- 产品名称: Q941M电动高温球阀
- 产品介绍:
球体密封圈采用了特殊的加工工艺和最新密封材料，使球体表面粗糙度和圆度达到标准要求，从而提高了密封性能和使用寿命、提高耐高温的能力。
Q941M电动高温球阀产品简介：
球体密封圈采用了特殊的加工工艺和最新密封材料，使球体表面粗糙度和圆度达到标准要求，从而提高了密封性能和使用寿命、提高耐高温的能力。可替代闸阀、截止阀使用。
产品执行标准：设计与制造
GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357
法兰尺寸
JB/T74～90、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、DIN2543
结构长度
GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202
检验与试验
JB/T 9092、API 598、GB/T13927
产品特点：
球体、密封圈采用了特殊的加工工艺和最新密封材料，使球体表面粗糙度和圆度达到标准要求，从而提高了密封性能和使用寿命、耐高温的能力。
Q941M电动高温球阀执行器性能参数：电源电压
AC220/380V，50/60Hz
输出力矩
50N·M～2000N·M
动作范围
0～90° 0～360°
动作时间
15秒/30秒/60秒
保护装置
过热保护
环境温度
-30°～60°
手动操作
同附带手柄操作
限位
电气、机械二重限位
防护等级
相当于IP-65
防爆等级
ExdII BT4；特殊要求可定制ExdII BT6
位置测量
可选装开关或电位计
驱动电机
8W/E
进线接口
PE1/2〞进线线锁
产品性能参数：
型 号
公称压力（MPa）
试验压力
工作温度（℃）
适用介质
壳体强度试验
密封试验（水）
密封试验（气）
QZ941M-10
1
1.5
1.1
0.6
≤300
导热油、蒸汽、水
Q941M-16/QZ941M-16
1.6
2.4
1.76
≤300
Q941M-25C
2.5
4
2.75
≤350
公称通径DN（mm）
15
20
25
32
40
50
65
80
100
125
150
200
公称压力（MPa）
PN1.6、2.5、4.0、6.4 MPa；ANSI 150、300LB
阀体形式
两段式铸造球阀
连接形式
法兰式
阀芯形式
"O"型球形阀芯
密封填料
柔性石墨、金属缠绕垫片
流量特性
近似快开型
动作范围
0～90°
泄露量Q
按GB/T4213-92，小于额定KV0.01%
基本误差
±1%
回差
±1%
死区
≤1%（可调）
可调范围
250:01:00
350:01:00
配置执行机构
可配PSQ、HQ、UNIC、361RS、HR等系列角行程电动执行机构
控制方式
开关到位灯（开关两位控制）、智能调节（4～20mA模拟量信号控制）
零部件材料：
序号
零部件名称
材料
1
阀体
球墨铸铁、碳素钢、铸不锈钢、304、316
2
密封圈
(M/F)高强度耐磨碳结石墨≤300℃ (PPL)对莅聚苯、温度≤350℃
3
球
不锈钢
4
填料
聚四氟乙烯
5
填料压盖
QT450－10球墨铸铁
6
阀杆
碳素钢、铬不锈钢
7
手柄
碳钢
Q941M电动高温球阀结构图与尺寸：
感谢您访问我们的网站【http://www.shhwv.com 昊沃阀门】型 号
公称通径
尺 寸
DN
L
D
D1
D2
b-f
Z-Фd
H
D0
Q941M-16C/P
15
130
95
65
45
2/14
4/14
105
150
20
150
105
75
55
2/16
4/14
110
150
25
160
115
85
65
2/16
4/14
120
160
32
180
135
100
78
2/18
4/18
140
180
40
200
145
110
85
3/18
4/18
155
250
50
230
160
125
100
3/20
4/18
175
300
65
290
180
145
120
3/20
4/18
195
300
80
310
195
160
125
3/22
8/18
225
320
100
350
215
180
155
3/24
8/18
250
320
125
400
245
210
185
3/26
8/18
270
360
150
480
280
240
210
3/28
8/23
290
360
200
600
335
295
265
3/30
12/23
350
450
250
730
405
355
320
3/30
12/25
405
450
Q941M-25C/P
15
130
90
65
45
2/16
4/14
105
150
20
150
105
75
55
2/16
4/14
110
150
25
160
115
85
65
2/16
4/14
120
160
32
180
135
100
78
2/18
4/18
140
180
40
200
145
110
85
3/18
4/18
155
250
50
230
160
125
100
3/20
4/18
175
300
65
290
180
145
120
3/22
8/18
195
300
80
310
195
160
135
3/22
8/18
225
320
100
350
230
190
160
3/24
8/23
250
320
125
400
270
220
188
3/28
8/25
270
360
150
480
300
250
218
3/30
8/25
290
360
200
600
360
310
278
34/3
12/25
350
450
