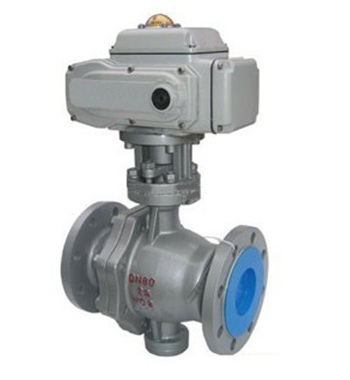

- 产品名称: Q947电动固定球阀
- 产品介绍:
适用于长输管线和一般工业管线,其强度、安全性、耐恶劣环境性等在设计时进行了特殊考虑,适用于各种腐蚀性和非腐蚀性介质。
Q947电动固定球阀产品简介:
电动固定球阀是新一代高性能球阀,适用于长输管线和一般工业管线,其强度、安全性、耐恶劣环境性等在设计时进行了特殊考虑,适用于各种腐蚀性和非腐蚀性介质。它与浮动球阀相比,工作时,阀前流体压力在球体上产生的作用力全部传递给轴承,不会使球体向阀座移动,因而阀座变形小,密封性能稳定、使用寿命长,适用于高压、大口径场合。
先进的弹簧预阀座组件,具有自紧特性,实现上游密封。每阀有两个阀座,每个方向都能密封因而安装没有流向限制,是双向。本阀有二块式和三块式两种阀体结构,中法兰用螺栓连接,密封采用增强聚四氟乙烯镶入不锈钢圈内,钢圈后部设有弹簧保证阀座紧贴球体,保持密封。上下阀杆均设有PTFE轴承,减少磨擦,操作省力,小轴底部没有调整片,保证球与密封圈的接处位置。采用全通径的结构使阀门流量孔么与管线内径一致,以便管线清扫。产品执行标准:
设计与制造:GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
法兰尺寸:JB/T74~90(JB74~90)、GB9112~9131、HGJ44~76、SH3406、ANSI B16.5、JIS B2212~2214、NF E29-211、DIN2543。
结构长度:GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
检验主试验:JB/T 9092、API 598。
设计特点:
1) 操作省力:球体由上下轴承支撑,减少摩擦,消除了由于进口压力推动球体与密封座形成的巨大密封负荷而造成过大的扭矩。2) 密封性能可靠:PTFE单性材料密封圈嵌于不锈钢阀座内,金属阀座尾端设有弹簧保证密封圈足够的预紧力,阀门在使用过程中密封面磨损时,在弹簧作用下阀门继续保证良好密封性能。
3) 防火结构:为防止由于骤热或火灾的出现,使聚四氟乙烯密封圈烧毁,发生较大泄漏,而助长火势,在球体与阀座间设置防火密封环,在密封圈烧毁时,在弹簧力作用下,将阀座密封环迅速推向球体上,形成金属与金属密封,起到一定程度的密封效果。耐火试验符合APl6FA和APl607标准要求。
4) 自动泄压功能:当阀门中腔停滞的介质压力异常升高超过弹簧的预紧力时,阀座后退脱离球体,达到自动泄压的效果,卸压后阀座自动复位。
5) 排泄管路:阀体上下均设置排泄孑L,可检查阀座是否发生泄漏,在工作中,阀门处于全开或全关时,卸掉中腔压力,可直接更换填料;可以排放中腔滞留物,减少介质对阀门的污染。辅助密封设置系统(客户需要请在订购时说明)
6) 本阀门设计有辅助的阀座紧急密封系统,一旦密封受损或出现紧急十青况而不能密封时,通过辅助密封系统向密封面注射相应的密封剂即可修复密封面,达到紧急密封。当输送的介质不洁或含有少量颗粒时,为保护密封面,确保达到可靠的密封,还可给这一装置注射相应的清洗剂或润滑剂对密封面进行清洗。
Q947电动固定球阀产品性能参数:CH系列执行机构技术参数
阀体参数
电源
AC200/220V,50/60Hz
公称通径
DN10~300mm
输出力矩
50N·M~2000N·M
公称压力
PN1.6 2.5 4.0 6.4 31.5MPa(定制)
动作范围
0~90° 0~360°
泄漏量
软密封:零泄漏
硬密封:≤额定流量的10-5
动作时间
15秒/30秒/60秒
执行机构
可另配PSQ、HQ、UNIC、361RS等系列
电子式电动执行机构
保护装置
过热保护
流量特性
快开特性
环境温度
-30°~60°
可调范围
DN50-80
DN100-800-1200
250:01:00
350:01:00
手动操作
同附带手柄操作
基本误差
±1%
限位
电气、机械二重限位
死区
≤1%
防护等级
相当于IP-65
回差
≤1%
位置测量
可选装开关或电位计
适用温度
密封面
驱动电机
8W/E
PTFE≤150℃ RTFE≤180℃ PPL≤300℃
硬密封≤450℃
进线接口
PE1/2〞进线线锁
试验标准:
试验压力
公称压力(Mpa)
压力级(class)
JIS(Mpa)
(Mpa)
1.6
2.5
4
6.4
10
150
300
600
10K
20K
强度试验
2.4
3.8
6
9.6
15
3.1
7.8
15.3
2.4
3.8
密封试验
1.8
2.8
4.4
7
11
2.2
5.6
11.2
1.5
2.8
气密试验
0.5~0.7
产品零部件材料:
阀体
球体、阀杆
阀 座
WCB
2Cr13
加玻纤增强聚四氟乙烯、对位聚苯
ZG1Cr18Ni9Ti
1Cr18Ni9Ti
CF8
0Cr19Ni9-(304)
CF3
00Cr19Ni11-(304L)
ZG1Cr18Ni-12Mo2Ti
1Cr18Ni12-Mo2Ti
CF8M
0Cr17Ni12-Mo2(316)
CF3M
00Cr17Ni14-Mo2(316l)

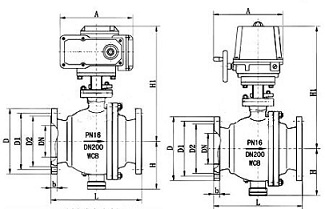

Q947电动固定球阀产品外形与结构尺寸:
PN1.0(MPa)
通径(DN)
L
d1
D
D1
D2
b
Z-d
H
重量
125
356
125
245
210
185
22
8-18
542
90
150
394
150
280
240
210
22
8-23
572
130
200
457
200
335
295
265
24
8-23
636
203
250
533
250
390
350
320
26
12-23
726
245
300
610
300
440
400
368
26
12-23
859
399
350
686
350
500
460
428
26
16-23
927
498
400
762
400
565
515
482
26
16-25
1080
818
450
864
450
615
565
532
28
20-25
1120
1037
500
914
500
670
620
585
28
20-25
1150
1255
PN1.6(MPa)
通径(DN)
L
d1
D
D1
D2
b
Z-d
H
重量
125
356
125
245
210
185
22
8-18
542
95
150
394
150
280
240
210
24
8-23
572
135
200
457
200
335
295
265
26
12-23
736
208
250
533
250
405
355
320
30
12-25
890
255
300
610
300
460
410
375
30
12-25
910
409
350
686
350
520
470
435
34
16-25
1020
518
400
762
400
580
525
485
36
16-30
1080
838
450
864
450
640
585
545
40
20-30
1120
1067
500
914
500
705
650
608
44
20-34
1150
1295
PN2.5(MPa)
通径(DN)
L
d1
D
D1
D2
b
Z-d
H
重量
100
305
100
230
190
160
24
8-23
416
78
125
381
125
270
220
188
28
8-25
542
107
150
403
150
300
250
218
30
8-25
572
145
200
502
200
360
310
278
34
12-25
736
220
250
568
250
425
370
332
36
12-30
890
280
300
648
300
485
430
390
40
16-30
910
450
350
762
350
550
490
448
44
16-34
1020
570
400
838
400
610
550
505
48
16-34
1080
920
450
914
450
660
600
555
50
20-34
1120
1140
500
991
500
730
660
610
52
20-41
1150
1360
通径(DN)
L
d1
D
D1
D2
D6
b
Z-d
H
50
292
50
175
135
105
88
26
4-23
360
65
330
65
200
160
130
110
28
8-23
379
80
356
80
210
170
140
121
30
8-23
452
100
432
100
250
200
168
150
32
8-25
479
125
508
125
295
240
202
176
36
8-30
646
150
559
150
340
280
240
204
38
8-34
666
200
660
200
405
345
300
260
44
12-34
736
250
787
250
470
400
352
313
48
12-41
790
300
838
300
530
460
412
364
54
16-41
870
350
889
350
595
525
475
422
60
16-41
1020
400
991
400
670
585
525
474
66
16-48
1080
通径(DN)
L
d1
D
D1
D2
D6
b
Z-d
H
50
368
50
215
165
132
88
36
8-25
380
65
419
65
245
190
152
110
44
8-30
395
80
381
80
260
205
168
121
46
8-30
480
100
457
100
300
240
200
150
48
8-34
532
125
-
125
355
285
238
176
60
8-41
670
150
610
150
390
318
270
204
66
12-41
703
200
737
200
480
400
345
260
78
12-48
750
250
838
250
580
485
425
313
88
12-54
820
300
965
300
665
570
510
364
100
16-54
900
如有任何疑问,您可以致电给我们021-56318396 13917079580(小吕),我们一定会尽心尽力为您提供优质的服务。
本厂专业提供蝶阀、球阀、水利控制阀、止回阀、呼吸阀、截止阀、针型阀、过滤器、阻火器、背压阀、柱塞阀、旋塞阀、船用阀门、塑料阀门等各类阀门。
-
质量推动发展,昊沃为您创造更多价值
不断提升质量,精益求精,“有口皆碑,品质卓越的质量”是昊沃永恒的主题。
昊沃严格按照 ISO9001-2000 质量体系认证要求,质量严格把关,责任到人,确保生产、服务、销售的有序运行。
加强与用户之间的沟通,竭诚为广大客户提供优质产品,至善至美服务,特此我公司做出以下承诺:
一、产品标准
产品严格按照中国GB、CB标准、美国 API和 HG标准等标准设计、验收、制造。结构长度按照国家标准,密封面硬度达到国家规定要求。
二、售前服务
产品介绍,疑难解答,非标产品设计,技术交流。
三、售中服务
1.对特殊或复杂的产品,我公司安排技术人员对用户进行产品使用、调式、维修及故障排除进行培训和指导。
2.保证及时供货,守信合同,随时保持与客户联系。
四、售后服务
一、货到现场后现场安装人员如需进行技术指导安装,技术培训和调试指导服务,卖方负责委派技术人员进行视频培训与指导。如需要到现场培训,由双方协商而定。
二、质保期为收到货物之日起算12个月,质保期内产品质量按照国家标准实行,
三、卖方承诺接到买方售后服务电话后尽早给予解决方案,如果需要去现场售后服务的,卖方承诺会指派经验丰富的售后服务人员尽快到达售后服务现场,并承诺在到达现场后立即给予处理直到系统能正常运行。
- 询 价 指 南:
询问阀门产品时,必须提供以下资料与参数:
1) 所需阀门名称
2) 所需阀门产品在什么行业使用:石油、电力、化工、天然气、空调、消防、市政。
3) 所需阀门介质(流体)的工作温度(常温、底温、高温、多少温度)
4) 所需阀门介质的物理、化学性能(腐朽性、易燃易爆性、毒性、物态等)
5) 所需阀门的密封面要求(金属密封;本体密封W. 软密封、橡胶、四氟)
6) 所需阀门阀体选用何种材质(铸铁、铸钢、锻钢、不锈钢、黄铜、UPVC塑料、PPR等)
7) 所需阀门介质的工作压力(6压、1.0Map、1.6Map.等高中压、美标磅级150LB、300LB等)
8) 所需阀门公称尺寸(规格大小)(几分、几英寸、多少MM)
9) 所需阀门结构长度(对阀门L有什么要求,现场空间位置是否够用)
10) 所需阀门与管道的连接形式(螺纹连接、法兰连接、对焊、卡箍、承插、快速接入等)
11) 所需阀门阀门的操作方式(手动、齿轮传动、蜗杆传动、电动、气动、液动、电液联动等)
订 货 须 知:
一、如客户对采购清单上的产品有特殊要求,须在订合同前提供以下说明:
1) 公称直径、全通径、缩径、管道尺寸
2) 连接形式
3) 结构长度
4) 阀门重量要求
5) 阀门启闭速度和启闭次数
6) 实验、检验标准及其他要求
7) 运用介质及温度、压力范围
8) 阀门工作环境及保养条件(是否防爆)
9) 阀门的流通能力和流体阻力系数
10) 驱动装置能源特性(交流电或直流、电压、空气压力)
二、如由客户自己提供确定的阀门类型和型号时,客户应给予正确说明:其型号的含义和相关要求,在供需双方理解一致的条件下签订合同。
三、 本公司可以根据客户特殊要求配置各类驱动装置(在各项技术能达到的情况下)。
