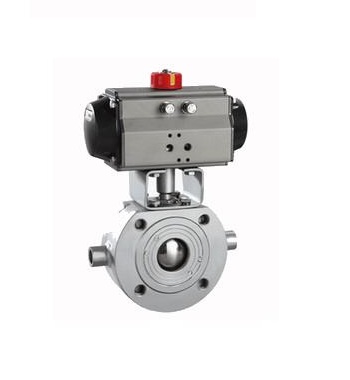

- 产品名称: BQ671F气动保温球阀
- 产品介绍:
有良好的保温保冷特性，且阀门的通径与管径一致，同时又能有效降低管路中介质热量损失。
BQ671F气动保温球阀产品简介：
有良好的保温保冷特性，且阀门的通径与管径一致，同时又能有效降低管路中介质热量损失。主要用于石油、化工、冶金、制药、食品等各类系统中，以输送常温下会凝固的高粘度介质。
由于采用整体式结构，因而保温球阀比一般球阀何种更小，重量更轻，且无外漏，密封性能良好，夹套采用碳素钢管焊接比铸造的更加耐压牢固。
产品执行标准：设计标准
ASME B 16.34 GB/T12224
结构长度
ASME B 16.10 GB/T12221
连接法兰
ASME B 16.5、JB/T 79
驱动方式
手动、电动、气动
试验和检验
JB/T9092 API 598
适用介质
重油、胶类等易凝固介质
气动执行器的选型：
1．选用气动执行器的时候，先确定阀门的扭矩，再根据介质增加安全值
2．水蒸气或非润滑的介质增加25%安全值
3．非润滑的干气介质增加60%安全值
4．非润滑用气体输送的颗粒粉料增加100%安全值
5．对于清洁、无摩擦的润滑介质增加20%安全值
6．最后再根据气源工作压力，查找单双作用式扭矩表，可得到准确的单作用和双作用气动执行器型号。
设计特点：
采用整体式夹套结构设计，更能均匀地保温、保冷，保温球阀比一般球阀体积更小，重量更轻，且无外漏，密封性能良好，夹套采用碳素钢管焊接比铸造的更加耐压牢固。 夹套、阀体外侧与夹套接管焊接，允许蒸汽或冷水的最高压力为1MPa。
具有良好的保温、保冷特性，除缩径保温球阀外，阀门的通径和管径一至，介质呈直线流动，阻力小，能有效降低管路中介质热量的损失，因此，对容易凝固、高粘度的液体介质具有优良的性能。
产品性能参数：
公称压力：1.6-2.5MPa
适用温度范围：-20-232℃-350℃
适用介质：水、油、气及某些腐蚀性液体公称压力（MPa）
PN1.6,2.5,4.0,6.4 MPa；ANSI 150,300LB
阀体形式
法兰式：分体式铸造球阀；对夹式：整体式铸造阀体
阀芯形式
"O"型球形阀芯
连接形式
法兰式,对夹式
可调范围
250:01:00
350:01:00
控制方式
开关两位控制,4～20mA模拟量信号控制
配置执行机构
GT,AT,ST系列单双作用气动执行器
BQ671F气动保温球阀气动执行器参数：
执行器型号
GT,AT,ST系列单双作用气动执行器
作用形式
单作用执行机构,双作用执行机构
供气压力
0.4～0.7MPa
气源接口
G1/4",G1/8",G3/8",G1/2"
环境温度
-30～ 70℃
可配附件
定位器,电磁阀,空气过滤减压器,保位阀,行程开关,阀位传送器,手轮机构等
附件选项：
1) 根据不同控制和要求可选择下列附件：
2) 限位开关回讯器：远距离传送阀门开或关位置的信号(可选防爆)。
3) 电磁阀：双作用选二位五通、单作用选二位三通(可选防爆)。
4) 双电控电磁阀：一个线圈得电时阀门打开，另一个线圈得电时阀门关闭。
5) 单电控电磁阀：供电时阀门打开或关闭，断电时阀门关闭或打开。
6) 三联件：可对气源稳压、过滤、气缸加润滑油。
7) 手轮机构：转动手轮机构，可实现手动开、关阀。
8) 电气定位器：根据电流信号（4～20mA）的大小对阀门的介质流量调节控制（可提供防爆型）
9) 气动定位器：根据气压信号（标准0.02-0.1MPa）的大小对阀门的介质流量调节控制
10) 电气转换器：将电流信号转换成气压信号，与气动定位器配套使用（可提供防爆型）

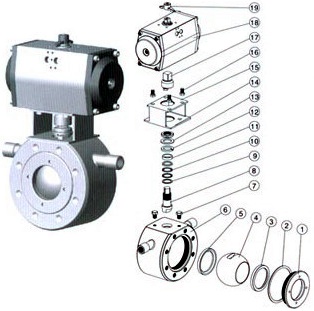

产品零部件材料：
序号
零件名称
材质
C
P
R
1
阀盖
WCB
ZG1C/18Ni9Ti
ZG1Cr18Ni12M2Ti
2
垫片
PTFE
PTFE
PTFE
3
阀座
PTFE
PTFE
PTFE
4
球体
1Cr18Ni9Ti
1Cr18Ni9Ti
1Cr18Ni9Ti
5
阀座
PTFE
PTFE
PTFE
6
夹套阀体
WCB
ZG1Cr18Ni9Ti
ZG1Cr18Ni12Mo2Ti
7
螺栓
35
1Cr18Ni9i
1Cr18Ni12Mo2Ti
8
阀杆
1Cr13
1Cr18Ni9Ti
1Cr18Ni12Mo2Ti
9
垫片
PTFE
PTFE
PTFE
10
填料
PTFE
PTFE
PTFE
11
衬套
PTFE
PTFE
PTFE
12
弹垫
WCB
ZG1Cr18Ni9Ti
ZG1Cr18Ni12Mo2Ti
13
垫片
35
1Cr18Ni9Ti
1Cr18Ni9Ti
14
螺母
35
1Cr18Ni9Ti
1Cr18N19Ti
15
连接支架
1Cr18Ni9Ti
1Cr18Ni9Ti
1Cr18Ni9Ti
16
螺栓
35
1Cr18Ni9Ti
1Cr18Ni9Ti
17
连接套
35
1Cr18Ni9Ti
1Cr18Ni9Ti
18
位置指示器
塑料
塑料
塑料
BQ671F气动保温球阀产品外形与结构尺寸：
公称通径
外形尺寸
连接法兰尺寸
d
L
L1
L2
L3
H
H1
G
D
D1
D2
f
N-Md
15
14
35
140,178
62/75
150
170/176
15
1/2″
90
65
45
2
4-M14
20
19
38
140/178
62/75
160
175,181
20
1/2″
100
75
55
2
4-M14
25
25
42
140/214
62/91
190
180/214
20
1/2″
110
85
65
2
4-M14
32
29
50
164/214
75/91
210
215/243
25
1/2″
130
100
78
3
4-M18
40
38
60
164/246
75/101
230
225/263
30
1/2″
145
110
85
3
4-M18
50
48
70
190/295
91/112
250
248/274
30
1/2″
160
125
100
3
4-M18
65
64
95
210/295
101/112
270
258/284
45
1/2″
180
145
120
3
4/8-M18
80
76
118
247/395
112/139
300
300/326
50
1/2″
190
160
135
3
8-M18
100
95
140
276/478
127/176
340
315/370
70
1″
215/230
180/190
155/160
3
8-M18/20
125
112/118
175/195
348/562
159/206
360
375/440
80
1″
245/270
210/220
185/188
3
8-M18/24
150
135/150
210/260
378/724
176/228
420
428/500
95
1″
280/300
240/250
210/218
3
8-M22/24
安装与维护：
a. 气动执行器可与阀门直接安装连接，也可以通过支架与接头进行安装连接。连接紧固件不得松动。
b. 保证执行器输出轴与阀门安装的同轴度，并转动灵活，无爬行现象。
c. 连接管道、接头、附件等应情节干净。
d. 电磁阀排气口始终向下，当向上或水平时，应连接弯管，使排气口向下。
e. 调试前应确认空气管道畅通，气压、电压、信号等符合要求。
f. 压缩空气应经过过滤、干燥、露点负15度以下要除湿。
g. 调试时电磁阀应该开到自动位置。
h. 气动操作时，应断开手动装置。手动操作时应断开气动装置。
i. 执行器上安装的各种附件，应分别按照使用说明书进行调试。
j. 正常工作情况下每月检查一次，每年检修一次。
常见故障及检测、排除的方法：
感谢您访问我们的网站【http://www.shhwv.com 昊沃阀门】故障现象
检查项目
解决方法
气动阀门不能动作
1.电磁阀是否正常，线圈是否烧坏，电磁阀芯是否被赃物卡死
更换电磁阀、更换线圈、清除赃物
2.对起订执行器进行单独供气试验，检查密封圈及气缸是否是损坏
更换已坏密封圈及气缸
3.阀内是否有杂质将阀芯卡死
清除杂质，更换已损件
4.手动机动的手柄是否处在手动位置
将手柄转到气动位置
动作迟缓、爬行
1.气源压力不够
增加气源压力（0.4-0.7MPa)
2.气动执行器输出扭矩过小
增大气动执行器的型号规格
重新装配调整
4.气源管路堵塞、流量过小
排除堵塞，更换过滤器滤芯
回讯器没有信号
1.电源线路短路或断路
检查电源线路
2.回信内凸轮位置不准确
调整凸轮至正确位置
3.微动开关损坏
更换微动开关
如有任何疑问，您可以致电给我们021-56318396 13917079580（小吕），我们一定会尽心尽力为您提供优质的服务。
