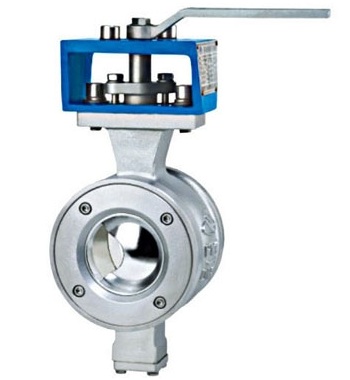

- 产品名称: Q77对夹V型球阀
- 产品介绍:
具有相同的旋转90度的动作，不同的是旋塞体是球体，有圆形通孔或通道通过其轴线。
Q77对夹V型球阀产品简介：
这种球阀属于固定球阀，也是单阀座密封球阀，调节性能是球阀中最佳的，流量特性是等百分比的，可调比达100:1。它的V型切口与金属阀座之间具有剪切作用，特别适合含纤维、微小固体颗粒、料浆等介质。
它具有相同的旋转90度的动作，不同的是旋塞体是球体，有圆形通孔或通道通过其轴线。球阀在管路中主要用来做切断、分配和改变介质的流动方向，它只需要用旋转90度的操作和很小的转动力矩就能关闭严密。球阀最适宜做开关、切断阀使用，但近来的发展已将球阀设计成使它具有节流和控制流量之用，如V型球阀。

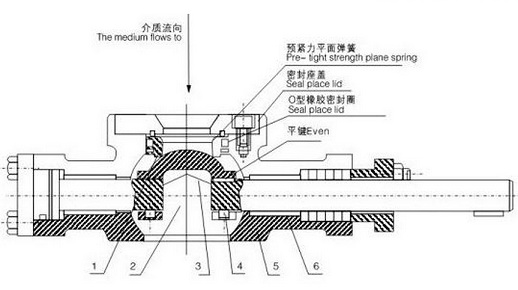

采用圆柱型弹簧预载的带补偿性可动金属阀座结构，密封性能可靠。球芯与阀座不会产生卡阻或脱离，使用寿命长。
球芯上的V形切口与金属阀座之间具有剪切作用，特别适用于控制高粘度，含纤维、固体颗粒及浆料等介质。结构制造纸工业的纸浆显得尤为优越。
阀门的流通能力大、压力损失小、且介质不会沉积在阀体中腔，阀门不仅具有近似等有分比的流量特性、可调范围大，最大可调比为100：1，还具有精确调节与可靠定位的功能。
产品用途：
一种直角回转结构的高级控制阀，它与阀门定位器配套使用，可实现比例调节；与二位五通电磁及控制箱配套使用，可实现开关控制。
适用于气体、液体、固态颗粒介质的控制。由于阀芯和阀座之间是无间隙回转，所以具有很大的剪切力及自洁性能，尤其适用于含有纤维性或有微小固体颗粒的悬浊液及固态颗粒状的控制。
因此本产品可广泛用于石油、化工、造纸、化纤、电力、冶金、制药、环保等工业部门的自控系统。
产品执行标准：
a. 结构长度标准：GB/T12221-2005
b. 连接法兰标准：GB/T9113
c. 压力温度等级：GB/T12224-2005
d. 试验检验标准：GB/T13927-2008
设计特点：
① V型阀体与气动执行机构及其它附件组成。是一种直角回转结构的高级控制阀。
② 具有出色的调节特性：V型阀具有一个近似等百分比的固有流量特性及高达300：1的可调比。因此V型阀可以在广幅的变化范围内提供精确的控制。
③ 最大流动容积：由于它的流线型外形以及满直角回转控制缘故，使容积的最大值特别高，通能力特别大，流通阻力小，因此可以使用较小的更加经济实用的阀门尺寸。
④ V型阀采用双轴承结构，机械稳定性高，启动扭矩小，保证了阀门具有极好的灵敏度和感应速度。
⑤ 最大可靠（安全）性：阀体为一个整体结构，坚固耐用，操作不受管道压力影响，并可避免阀体渗漏。
⑥ 金属阀座的优越密封性：V型阀采用可动金属阀座，具有自助补偿功能，并具有优越密封性能及超长的使用寿命。在流向上，泄漏量≤10-6×额定流量系数。
⑦ 超强的剪切能力：V型阀采用金属硬密封结构，V型阀芯及金属阀座在回转过程中，V型缺口与阀座产生一个强大的剪切能切断纤维等杂质，并具有自洁功能，避免阀门卡死现象发生。
⑧ 结构紧凑，小巧轻盈，安装方便，维护简便。
Q77对夹V型球阀产品性能参数：公称压力
试验压力（MPa)
适用介质
适用温度
壳体试验
密封试验
1.6
2.4
1.76
水、油、气及高粘度，含纤维、固体颗粒等介质
-28℃～≤550℃
2.5
3.75
2.75
4
6
4.4
应用规范
连接法兰
JB79-59 GB9113 HG20592-97 ANSI B16.5
检验试验
JB/T9092-99 API 598

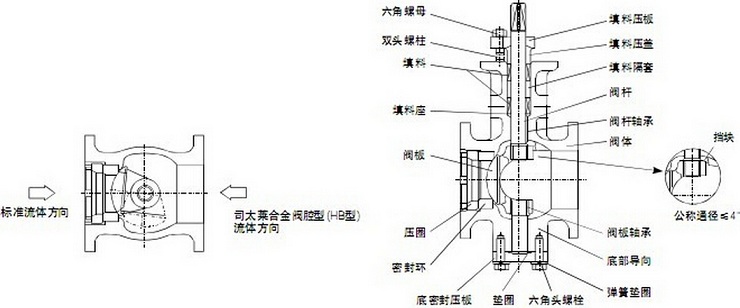

详细零部件：
零件名称
材质
阀体、阀盖
WCB
CF 8
密封圈
2Cr13+氮化
304+氮化
球体
2Cr13+硬格
304+硬格
阀座、阀杆
2Cr13
304
垫片
柔性石墨+不锈钢
柔性石墨+不锈钢
双头螺柱
35CrMoA
1Cr18Ni9Ti

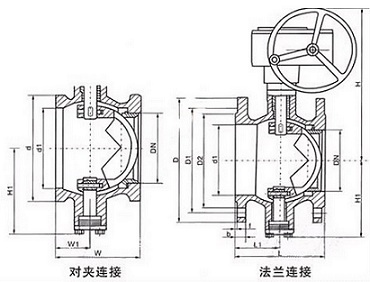

Q77对夹V型球阀产品外形与结构尺寸：
感谢您访问我们的网站【http://www.shhwv.com 昊沃阀门】公称或压力级
公称口径
尺寸（mm）
（mm）
（in）
W
L
W1
L1
d
d1
H1
H
PN1.6MPa
25
-
50
-
25
-
64
38
57
200
40
-
60
-
25
-
82
49
63
205
50
-
75
124
32
62
100
60
92
225
65
-
80
145
38
72.5
120
75
100
235
80
-
100
165
45
82.5
131
89
108
260
100
-
115
194
50
97
158
113
117
270
125
-
135
210
55
105
180
140
140
320
150
-
160
229
65
114.5
216
164
177
340
200
-
200
243
80
121.5
268
205
200
390
250
-
240
297
90
148.5
326
259
252
420
300
-
-
338
-
169
-
300
270
510
PN2.5MPa
25
-
50
-
25
-
64
38
57
200
40
-
60
-
25
-
82
49
63
205
50
-
75
124
32
62
100
60
92
225
65
-
85
145
38
72.5
120
75
100
235
80
-
100
165
45
82.5
131
89
108
260
100
-
115
194
50
97
158
113
117
270
125
-
135
210
55
105
180
140
140
320
150
-
160
229
65
114.5
216
164
177
340
200
-
200
243
80
121.5
268
205
200
390
250
-
240
297
92
148.5
326
259
252
420
300
-
-
338
-
169
-
300
270
510
ClASS150
25
-
50
-
25
-
64
38
57
200
40
1 1/2
65
-
25
-
82
49
63
205
50
2
75
124
32
62
100
60
92
225
65
2 1/2
85
145
38
72.5
120
75
100
235
80
3
100
165
45
82.5
131
89
108
260
100
4
115
194
50
97
158
113
117
270
125
5
135
210
55
105
180
140
140
320
150
6
160
229
65
114.5
216
164
177
340
200
8
200
243
80
121.5
268
205
200
390
250
10
240
297
92
148.5
326
259
252
420
300
12
-
338
-
169
-
