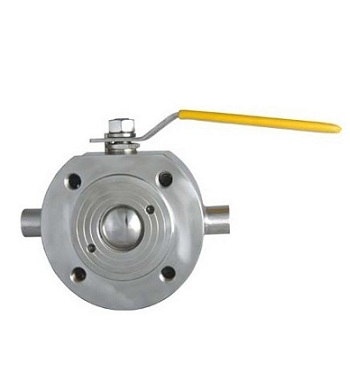

- 产品名称: BQ71F对夹保温球阀
- 产品介绍:
在球阀的基础上焊装金属夹套，用于注入蒸汽或其它保温、保冷介质，确保阀内介质能够正常工作。具有良好的保温保冷特性，且阀门的通径与管径一致，同时又能有效降低管路中介质热量损失。
BQ71F对夹保温球阀产品简介：
在球阀的基础上焊装金属夹套，用于注入蒸汽或其它保温、保冷介质，确保阀内介质能够正常工作。具有良好的保温保冷特性，且阀门的通径与管径一致，同时又能有效降低管路中介质热量损失。
根据球阀的结构不同，有整体式保温球阀、两片式保温球阀、对夹保温球阀等几种结构形式，广泛适用于化工、石油、制药、冶金等行业的系统管路中。
球芯通道形状有矩形、V形及O形。与普通球阀相比，超薄型球阀具有结构长度短、重量轻、安装方便、节省材料等显著的优点。此外，阀座采用弹性密封结构，密封可靠，启闭轻松。设有耐火结构，万一发生火灾时，仍然能够可靠操作并具有良好的密封性。根据用户需要，可设有防静电结构。设对夹球阀置了开关带孔定位片，根据需要可以加锁，防止误操作。可广泛应用在石油、化工、冶金、电站、轻工等领域，对油、水、气及纸浆或纤维状流体进行自动调节或切断控制。
产品执行标准：
1) 设计制造标准：GB/T12237、ASME B 16.34
2) 结构长度标准：GB/T 12221-2005、ASME B 16.10
3) 连接法兰标准：JB/T 79、GB/T 9113、ASME B 16.5
4) 压力温度等级：GB/T 12224-2005
5) 试验检验标准：GB/T 13927-2008、JB/T9092、API 598
设计特点：
采用整体式夹套结构设计，更能均匀地保温、保冷，保温球阀比一般球阀体积更小，重量更轻，且无外漏，密封性能良好，夹套采用碳素钢管焊接比铸造的更加耐压牢固。 夹套、阀体外侧与夹套接管焊接，允许蒸汽或冷水的最高压力为1MPa。
具有良好的保温、保冷特性，除缩径保温球阀外，阀门的通径和管径一至，介质呈直线流动，阻力小，能有效降低管路中介质热量的损失，因此，对容易凝固、高粘度的液体介质具有优良的性能。
BQ71F对夹保温球阀产品性能参数：公称通径：
DN15-DN200
公称压力：
PN10，PN16，PN40
适合法兰 ：
ANSI CLASS150, 300
手柄操作或驱动器装置操作
产品零部件材料：
公称压力
产品型号
PN1.0MPa
BQ71F-10C
BQ71F-10P
BQ71F-10P8
BQ71F-10P3
BQ71F-10R
BQ71F-10R8
BQ71F-10R3
PN1.6MPa
BQ71F-16C
BQ71F-16P
BQ71F-16P8
BQ71F-16P3
BQ71F-16R
BQ71F-16R8
BQ71F-16R3
PN2.5MPa
BQ71F-25
BQ71F-25P
BQ71F-25P8
BQ71F-25P3
BQ71F-25R
BQ71F-16R8
BQ71F-25R3
CLASS150
BQ71F-150(LB)C
BQ71F-150(LB)P
BQ71F-150(LB)P8
BQ71F-150(LB)P3
BQ71F-150(LB)R
BQ71F-150(LB)R8
BQ71F-150(LB)R3
10K
BQ71F-10(K)C
BQ71F-10(K)P
BQ71F-10(K)P8
BQ71F-10(K)P3
BQ71F-10(K)R
BQ71F-10(K)R8
BQ71F-10(K)R3
主要零件材料
阀体
WCB
ZGlCr18Ni9Ti
CF8(304)
CF8(304L)
ZG1Cr18Ni12Mo2Ti
CF8M(316)
CF8M(316L)
球体、阀杆
2Crl3
lCr18Ni9Ti
0Cr18Ni9(304)
0Cr18Ni9(304L)
1Cr18Ni2Mo2(316)
0Cr17Ni2Mo2(316)
0Cr17Ni2Mo2(316L)
密封圈
聚四氟乙烯 对位聚苯
填料、垫圈
V型聚四氟乙烯 柔性石墨环 聚四氟乙烯片 柔性石墨复合垫
适用工况
适用介质
重油、胶类等
硝酸腐蚀性介质
强氧化性介质
醋酸等腐蚀性介质
尿素等腐蚀性介质
适用温度
-28-300℃
配管法兰
JB79-59、GB9113、SH3406 ANSI B16.5 JIS B2212
BQ71F对夹保温球阀产品外形与结构尺寸：
感谢您访问我们的网站【http://www.shhwv.com 昊沃阀门】公称通径(DN)
产品型号
L
D
W
H
3-G
(mm)
(in)
1.0MPa
1.6MPa
2.5MPa
150Lb
10k
手动
手动
15
1/2"
40
53
53
53
47
58
130
80
3-8
20
3/4"
45
63
63
63
57
63
170
80
3-8
25
1"
50
73
73
73
66
74
170
100
3-8
32
1 1/4"
60
84
84
84
75
84
200
110
1-2
40
1 1/2"
70
94
94
94
85
89
250
120
1-2
50
2"
80
109
109
109
103
104
250
130
1-2
65
2 1/2"
110
129
129
129
122
124
350
140
1-2
80
3"
120
144
144
144
135
134
350
150
1-2
100
4"
140
164
164
170
173
159
420
180
1-2
如有任何疑问，您可以致电给我们021-56318396 13917079580（小吕），我们一定会尽心尽力为您提供优质的服务。
本厂专业提供蝶阀、球阀、水利控制阀、止回阀、呼吸阀、截止阀、针型阀、过滤器、阻火器、背压阀、柱塞阀、旋塞阀、船用阀门、塑料阀门等各类阀门。
-
质量推动发展，昊沃为您创造更多价值
不断提升质量，精益求精，“有口皆碑，品质卓越的质量”是昊沃永恒的主题。
昊沃严格按照 ISO9001-2000 质量体系认证要求，质量严格把关，责任到人，确保生产、服务、销售的有序运行。
加强与用户之间的沟通，竭诚为广大客户提供优质产品，至善至美服务，特此我公司做出以下承诺：
一、产品标准
产品严格按照中国GB、CB标准、美国 API和 HG标准等标准设计、验收、制造。结构长度按照国家标准，密封面硬度达到国家规定要求。
二、售前服务
产品介绍，疑难解答，非标产品设计，技术交流。
三、售中服务
1.对特殊或复杂的产品，我公司安排技术人员对用户进行产品使用、调式、维修及故障排除进行培训和指导。
2.保证及时供货，守信合同，随时保持与客户联系。
四、售后服务
一、货到现场后现场安装人员如需进行技术指导安装，技术培训和调试指导服务，卖方负责委派技术人员进行视频培训与指导。如需要到现场培训，由双方协商而定。
二、质保期为收到货物之日起算12个月，质保期内产品质量按照国家标准实行，
三、卖方承诺接到买方售后服务电话后尽早给予解决方案，如果需要去现场售后服务的，卖方承诺会指派经验丰富的售后服务人员尽快到达售后服务现场，并承诺在到达现场后立即给予处理直到系统能正常运行。
- 询 价 指 南：
询问阀门产品时，必须提供以下资料与参数：
1) 所需阀门名称
2) 所需阀门产品在什么行业使用：石油、电力、化工、天然气、空调、消防、市政。
3) 所需阀门介质（流体）的工作温度（常温、底温、高温、多少温度）
4) 所需阀门介质的物理、化学性能（腐朽性、易燃易爆性、毒性、物态等）
5) 所需阀门的密封面要求（金属密封；本体密封W. 软密封、橡胶、四氟）
6) 所需阀门阀体选用何种材质（铸铁、铸钢、锻钢、不锈钢、黄铜、UPVC塑料、PPR等）
7) 所需阀门介质的工作压力（6压、1.0Map、1.6Map.等高中压、美标磅级150LB、300LB等）
8) 所需阀门公称尺寸（规格大小）（几分、几英寸、多少MM）
9) 所需阀门结构长度（对阀门L有什么要求，现场空间位置是否够用）
10) 所需阀门与管道的连接形式（螺纹连接、法兰连接、对焊、卡箍、承插、快速接入等）
11) 所需阀门阀门的操作方式（手动、齿轮传动、蜗杆传动、电动、气动、液动、电液联动等）
订 货 须 知：
一、如客户对采购清单上的产品有特殊要求，须在订合同前提供以下说明：
1) 公称直径、全通径、缩径、管道尺寸
2) 连接形式
3) 结构长度
4) 阀门重量要求
5) 阀门启闭速度和启闭次数
6) 实验、检验标准及其他要求
7) 运用介质及温度、压力范围
8) 阀门工作环境及保养条件（是否防爆）
9) 阀门的流通能力和流体阻力系数
10) 驱动装置能源特性（交流电或直流、电压、空气压力）
二、如由客户自己提供确定的阀门类型和型号时，客户应给予正确说明：其型号的含义和相关要求，在供需双方理解一致的条件下签订合同。
三、 本公司可以根据客户特殊要求配置各类驱动装置（在各项技术能达到的情况下）。
