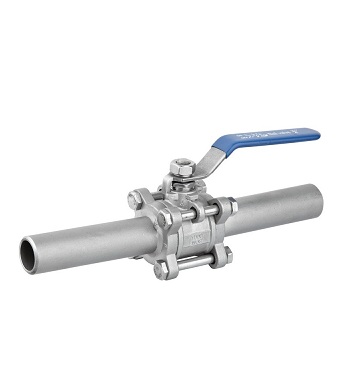

- 产品名称: Q61F三片式加长对焊球阀
- 产品介绍:
阀体采用一个主阀体、两个副阀体，三部分组成，两个副阀体作加长处理，焊结时的高温对阀座密封，阀杆填料密封影响小。
Q61F三片式加长对焊球阀产品简介：
阀体采用一个主阀体、两个副阀体，三部分组成，两个副阀体作加长处理，焊结时的高温对阀座密封，阀杆填料密封影响小。阀杆采用有倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲出。内螺纹球阀可设置90度开关定位机构，根据需要加锁以防止误操作，用于截断或接通管路中的介质。选用不同的材质，可分别适用于水、蒸汽、油品、硝酸、醋酸等多种介质。
设计特点：
1. 结构简单，加长焊接端，安装方便。
2. 成本低，性价比高。
3. 密封性好，零泄漏。
4. 可加锁，防止误操作。
5. 松开四个螺栓即可拆解球阀，快速更换阀座，球芯，维修方便。
产品性能参数：公称压力 PN
1.6、2.5、4.0、6.4
Mpa
强度试验压力 PT
2.4、3.8、6.0、9.6
低压气密封试验压力
0.6
高压密封试验压力
1.8.2.8.4.4.7.1
适用介质
Q11F-(16-64)C
Q11F-(16-64)P
Q11F-(16-64)R
水、油、气
硝酸类
醋酸类
适用温度
-40～180°
Q61F三片式加长对焊球阀产品零部件材料：
序号
零件名称
材质
不锈钢
碳钢
1
阀体
不锈钢CF8M
碳钢WCB
2
密封圈
聚四氟乙烯PTFE
聚四氟乙烯PTFE
3
阀盖
不锈钢CF8M
碳钢WCB
4
球体
不锈钢SS316
不锈钢SS304
5
阀杆
不锈钢SS316
不锈钢SS316
6
螺母
不锈钢SS304
FCD45
7
垫圈
不锈钢SS304
FCD45
8
手柄套
塑料
塑料
9
手柄
不锈钢SS304
不锈钢SS304
10
阀杆螺母
不锈钢SS304
B7
11
垫圈
不锈钢SS304
不锈钢SS304
12
填料压盖螺母
不锈钢SS304
FCD45
13
填料
聚四氟乙烯PTFE
聚四氟乙稀PTFE
14
止推垫圈
聚四氟乙烯PTFE
聚四氟乙稀PTFE
15
填料
聚四氟乙烯PTFE
聚四氟乙稀PTFE
16
螺栓
不锈钢SS304
B8
Q61F三片式加长对焊球阀产品外形与结构尺寸：
SIZE
DN
L
H
W
1/4"
6
112
52
105
3/8"
10
112
52
105
1/2"
15
128
65
130
3/4"
20
135
70
130
1"
25
142
78
150
11/4"
32
165
82
180
11/2"
40
175
90
200
2"
50
205
98
200
21/2"
65
250
140
240
3"
80
275
155
265
4"
100
350
122
300
注：三片式系列球阀均可带国际标准ISO支架和锁定装置。
