  • 产品名称:    Q11H-16C锻钢三片式内螺纹硬密封球阀
  • 产品介绍:
    三片式球阀适用于PN1.0~4.0MPa,工作温度-29~180℃或-29~300℃的各种管路上,用于截断或接通管路中的介质。
  • Q11H-16C锻钢三片式内螺纹硬密封球阀产品简介:
         三片式球阀适用于PN1.0~4.0MPa,工作温度-29~180℃(密封圈为增强聚四氟乙烯)或-29~300℃(密封圈为对位聚苯)的各种管路上,用于截断或接通管路中的介质。 选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸等多种介质。
         适用范围:城建、化工、冶金、石油、制药、食品、饮料、环保。

    工作原理:
    开启过程
    在关闭位置,球体受阀杆的机械施压作用,紧压在阀座上。
    当逆时针转动手轮时,阀杆则反向运动,其底部角形平面使球体脱开阀座。
    阀杆继续提升,并与阀杆螺旋槽内的导销相互作用,使球体开始无摩擦地旋转。
    直至到全开位置,阀杆提升到极限位置,球体旋转到全开位置。
    关闭过程
    关闭时,顺时针旋转手轮,阀杆开始下降并使球体离开阀座开始旋转。
    继续旋转手轮,阀杆受到嵌于其上螺旋槽内的导销的作用,使阀杆和球体同时旋转90°。
    快要关闭时,球体已在与阀座无接触的情况下旋转了90°。
    手轮转动的最后几圈,阀杆底部的角形平面机械地楔向压迫球体,使其紧密地压在阀座上,达到完全密封。

    结构特点:
    1. 启闭无摩擦。这一功能完全解决了传统阀门因密封面之间相互摩擦而影响密封的问题。
    2. 上装式结构。对装在管道上的阀门可直接在线检查与维修,能有效减少装置停车,降低成本。
    3. 单阀座设计。消除了阀门中腔介质因异常升压而影响使用安全的问题。
    4. 低扭矩设计。特殊结构设计的阀杆,只需配一个小手把阀门就能轻松启闭。
    5. 楔形密封结构。阀门是靠阀杆提供的机械力,将球楔压到阀座上而密封,使阀门的密封性不受管线压差变化的影响,在各种工况下密封性能都有可靠保证。
    6. 密封面的自清洁结构。当球体倾离阀座时,管线中的流体沿球体密封面成360°均匀通过,不仅消除了高速流体对阀座局部的冲刷,也冲走了密封面上的聚积物,达到自清洁的目的。

    Q11H-16C锻钢三片式内螺纹硬密封球阀产品优点:
    1.流体阻力小,其阻力系数与同长度的管段相等。
    2.结构简单、体积小、重量轻。
    3.紧密可靠,目前球阀的密封面材料广泛使用塑料、密封性好,在真空系统中也已广泛使用。
    4.操作方便,开闭迅速,从全开到全关只要旋转90°,便于远距离的控制。
    5.维修方便,球阀结构简单,密封圈一般都是活动的,拆卸更换都比较方便。
    6.在全开或全闭时,球体和阀座的密封面与介质隔离,介质通过时,不会引起阀门密封面的侵蚀。
    7.适用范围广,通径从小到几毫米,大到几米,从高真空至高压力都可应用。球旋转90度时,在进、出口处应全部呈现球面,从而截断流动。

    产品性能参数:
    1) 公称压力:1.6-42MPa
    2) 适用温度范围:-196℃~550℃
    3) 适用介质:水、油、气、天然气和酸碱腐蚀介质。

    产品零部件材料:

    序号

    零件名称

    材质

    不锈钢

    碳钢

    1

    阀体

    不锈钢CF8M

    碳钢WCB

    2

    密封圈

    聚四氟乙烯PTFE

    聚四氟乙烯PTFE

    3

    阀盖

    不锈钢CF8M

    碳钢WCB

    4

    球体

    不锈钢SS316

    不锈钢SS304

    5

    阀杆

    不锈钢SS316

    不锈钢SS316

    6

    螺母

    不锈钢SS304

    FCD45

    7

    垫圈

    不锈钢SS304

    FCD45

    8

    手柄套

    塑料

    塑料

    9

    手柄

    不锈钢SS304

    不锈钢SS304

    10

    阀杆螺母

    不锈钢SS304

    B7

    11

    垫圈

    不锈钢SS304

    不锈钢SS304

    12

    填料压盖螺母

    不锈钢SS304

    FCD45

    13

    填料

    聚四氟乙烯PTFE

    聚四氟乙稀PTFE

    14

    止推垫圈

    聚四氟乙烯PTFE

    聚四氟乙稀PTFE

    15

    填料

    聚四氟乙烯PTFE

    聚四氟乙稀PTFE

    16

    螺栓

    不锈钢SS304

    B8

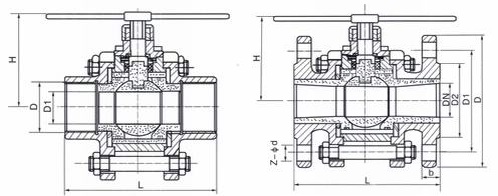

    Q11H-16C锻钢三片式内螺纹硬密封球阀产品外形与结构尺寸:


    公称通径

    尺寸(mm)

    (mm)

    L

    H

    D

    D1

    10

    90

    76

    32

    3/8

    15

    90

    76

    32

    1/2

    20

    100

    81

    38

    3/4

    25

    115

    92

    45

    1

    32

    130

    114

    55

    1 1/4

    40

    150

    125

    65

    1 1/2

    50

    170

    144

    75

    2

    注:三片式系列球阀均可带国际标准ISO支架和锁定装置。
    注:对焊式和承插焊式结构长度与内螺纹长度相同。

    锻钢三片式法兰硬密封球阀

    公称通径

    尺寸(mm)

    L

    d1

    L1

    D

    D1

    D2

    b

    z-φd

    H

    mm

    in

    全通径FP

    缩径RP

    全通径FP

    缩径RP

    全通径FP

    缩径RP

    Q41

    15

    1/2″

    130

    -

    15

    -

    -

    -

    95

    65

    45

    14

    4/14

    62

    20

    3/4″

    140

    -

    20

    -

    -

    -

    105

    75

    55

    14

    4/14

    68

    25

    1″

    150

    -

    25

    -

    -

    -

    115

    85

    65

    14

    4/14

    75

    32

    1 1/4″

    165

    -

    32

    -

    -

    -

    135

    100

    78

    16

    4/14

    85

    40

    1 1/2″

    182

    -

    40

    -

    -

    -

    145

    110

    85

    16

    4/18

    95

    50

    2″

    200

    -

    50

    -

    -

    -

    160

    125

    100

    16

    4/18

    110

    65

    2 1/2″

    220

    -

    65

    -

    -

    -

    180

    145

    120

    18

    4/18

    130

    80

    3″

    250



    80



    -

    -

    195

    160

    135

    20

    4/18

    155

    100

    4″

    280



    100



    -

    -

    215

    180

    155

    20

    8/18

    180

    125

    5″

    320



    125



    -

    -

    245

    210

    185

    22

    8/18

    250

    150

    6″

    360



    150



    -

    -

    280

    240

    210

    24

    8/23

    275

    200

    8″

    400



    200



    -

    -

    335

    295

    265

    26

    12/23

    330
