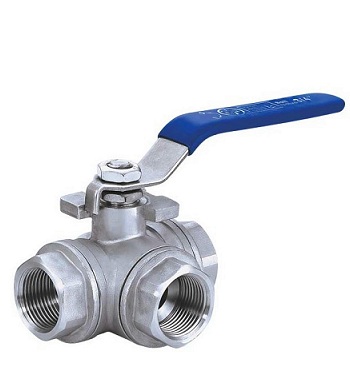

- 产品名称: 三通法兰球阀
- 产品介绍:
广泛应用于：化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业，城建等领域。
三通法兰球阀产品简介：
三通法兰球阀，三通球阀可分为L形和T形,L形(Q44F)三通球阀用于介质流向的切换,能使相互垂直的两个通道连接;T形(Q45F)三通球阀用于介质分流、合流及流向切换。
三通法兰球阀广泛应用于：化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业，城建等领域。
设计特点：
两阀座密封三通球阀结构紧凑、外型美观、密封性能好。也能实现管道中介流向的切换。也能使阻互垂直的两个通道连通或关闭。
四阀座密封三通球阀造型美观，结构紧凑合理，它不仅可实现介质流向的切换，也可使三个通道相互连通，同时也可关闭任一通道，使另外一通道连通，灵活控制管路中介质的合流或分流。
三通法兰球阀产品性能参数：公称压力
试验压力（MPa）
壳体
高压液密封
体压气密封
1.6
2.4
1.76
0.6
2.5
3.75
2.75
4
6
4.4
CLASS150
3
2.2
适用工况
适用介质
水、油品、气等非腐蚀和酸碱腐蚀介质
适用温度
-28~350℃
应用规范
连接法兰
JB79-59、GB9113、HG20592-97、ANSI B16.5
检验试验
GB/T9092-99、API598
产品零部件材料：
零件名称
材质
GB
ASTM
阀体、阀盖
WCB
A216-WCB
密封圈
PTFE、对位聚苯
PTFE、对位聚苯
球体
1Cr18Ni9Ti
SS304
阀座、阀杆
2Cr13
A246-416
双头螺栓
35CrMoA
A193-B7

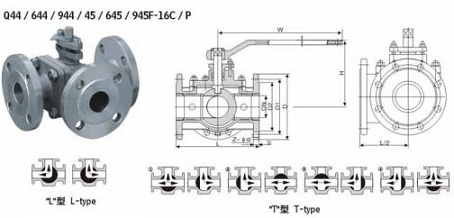

三通法兰球阀产品外形与结构尺寸：
1.6MPA
公称通径
主要外形和连接尺寸（mm）Main external and connection dimensions
WT
DN
L
D
D1
D2
b
z-Φ d
H
W
（kg）
Q44F-16C Q44F-16P Q644F-16C Q644F-16P Q944F-16C Q944F-16P
Q45F-16C Q45F-16P Q645F-16C Q645F-16P Q945F-16C Q945F-16P
15
150
95
65
45
14
4-Ф14
95
140
4
20
160
105
75
55
14
4-Ф14
105
160
5
25
180
115
85
65
14
4-Ф18
113
180
7
32
200
135
100
78
16
4-Ф18
135
250
12
40
220
145
110
85
16
4-Ф18
142
300
15
50
240
160
125
100
16
4-Ф18
165
350
20
65
260
180
145
120
16
4-Ф18
175
350
25
80
280
195
160
135
20
8-Ф18
190
400
36
100
320
215
180
155
20
8-Ф18
225
500
51
125
380
245
210
185
22
8-Ф18
245
600
77
150
440
280
240
210
24
8-Ф23
265
800
108
200
550
335
295
265
26
12-Ф23
305
800
126
250
670
405
355
320
30
12-Ф25
370
1300
186

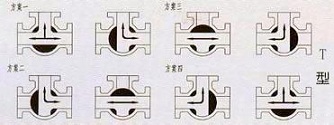

三通法兰球阀选型：
图A
图B
三通球阀一般采用两阀座结构，如流向图A所示两种工况。选用两面阀座L型结构（即Q44型）。
流向图B中①和④两种工况亦可选用两阀座T型结构（即Q45型）。
流向图B中②和③两种工况必须选用四阀座T型结构（即Q45型）。
其余工况也可以先用四阀座结构，但在订货合同中注明阀座结构。
如阀门有其它要求请参阅样本《阀门的型号编制方法》填寰相应的要求代号。感谢您访问我们的网站【http://www.shhwv.com 昊沃阀门】
如有任何疑问，您可以致电给我们021-56318396 13917079580（小吕），我们一定会尽心尽力为您提供优质的服务。
本厂专业提供蝶阀、球阀、水利控制阀、止回阀、呼吸阀、截止阀、针型阀、过滤器、阻火器、背压阀、柱塞阀、旋塞阀、船用阀门、塑料阀门等各类阀门。
-
质量推动发展，昊沃为您创造更多价值
不断提升质量，精益求精，“有口皆碑，品质卓越的质量”是昊沃永恒的主题。
昊沃严格按照 ISO9001-2000 质量体系认证要求，质量严格把关，责任到人，确保生产、服务、销售的有序运行。
加强与用户之间的沟通，竭诚为广大客户提供优质产品，至善至美服务，特此我公司做出以下承诺：
一、产品标准
产品严格按照中国GB、CB标准、美国 API和 HG标准等标准设计、验收、制造。结构长度按照国家标准，密封面硬度达到国家规定要求。
二、售前服务
产品介绍，疑难解答，非标产品设计，技术交流。
三、售中服务
1.对特殊或复杂的产品，我公司安排技术人员对用户进行产品使用、调式、维修及故障排除进行培训和指导。
2.保证及时供货，守信合同，随时保持与客户联系。
四、售后服务
一、货到现场后现场安装人员如需进行技术指导安装，技术培训和调试指导服务，卖方负责委派技术人员进行视频培训与指导。如需要到现场培训，由双方协商而定。
二、质保期为收到货物之日起算12个月，质保期内产品质量按照国家标准实行，
三、卖方承诺接到买方售后服务电话后尽早给予解决方案，如果需要去现场售后服务的，卖方承诺会指派经验丰富的售后服务人员尽快到达售后服务现场，并承诺在到达现场后立即给予处理直到系统能正常运行。
- 询 价 指 南：
询问阀门产品时，必须提供以下资料与参数：
1) 所需阀门名称
2) 所需阀门产品在什么行业使用：石油、电力、化工、天然气、空调、消防、市政。
3) 所需阀门介质（流体）的工作温度（常温、底温、高温、多少温度）
4) 所需阀门介质的物理、化学性能（腐朽性、易燃易爆性、毒性、物态等）
5) 所需阀门的密封面要求（金属密封；本体密封W. 软密封、橡胶、四氟）
6) 所需阀门阀体选用何种材质（铸铁、铸钢、锻钢、不锈钢、黄铜、UPVC塑料、PPR等）
7) 所需阀门介质的工作压力（6压、1.0Map、1.6Map.等高中压、美标磅级150LB、300LB等）
8) 所需阀门公称尺寸（规格大小）（几分、几英寸、多少MM）
9) 所需阀门结构长度（对阀门L有什么要求，现场空间位置是否够用）
10) 所需阀门与管道的连接形式（螺纹连接、法兰连接、对焊、卡箍、承插、快速接入等）
11) 所需阀门阀门的操作方式（手动、齿轮传动、蜗杆传动、电动、气动、液动、电液联动等）
订 货 须 知：
一、如客户对采购清单上的产品有特殊要求，须在订合同前提供以下说明：
1) 公称直径、全通径、缩径、管道尺寸
2) 连接形式
3) 结构长度
4) 阀门重量要求
5) 阀门启闭速度和启闭次数
6) 实验、检验标准及其他要求
7) 运用介质及温度、压力范围
8) 阀门工作环境及保养条件（是否防爆）
9) 阀门的流通能力和流体阻力系数
10) 驱动装置能源特性（交流电或直流、电压、空气压力）
二、如由客户自己提供确定的阀门类型和型号时，客户应给予正确说明：其型号的含义和相关要求，在供需双方理解一致的条件下签订合同。
三、 本公司可以根据客户特殊要求配置各类驱动装置（在各项技术能达到的情况下）。
