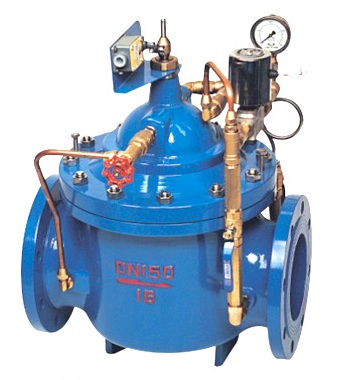

- 产品名称: 700X水泵控制阀
- 产品介绍:
由主阀、电磁导阀、针阀、球阀、单向阀、行程开关、微形过滤器和压力表组成水力控制接管系统。
700X水泵控制阀产品简介：
由主阀、电磁导阀、针阀、球阀、单向阀、行程开关、微形过滤器和压力表组成水力控制接管系统。水泵需停止工作时，先由进口压使主阀关闭90%后，水泵停止运转。剩余10%由回水关闭。可防止水锤现象发生。
利用电磁导阀控制，不需要其它装置和能源。节约能源，保养简便，停泵平稳。电磁阀可采用交流电220V或直流电24V。
广泛用于高层建筑、生活区等供水管网系统及城市供水工程。
产品执行标准：
a. 设计规范：QB/T219
b. 结构长度：QB/T219
c. 试验与检验：GB/T13927
d. 法兰连接：JB/T79、GB9112～9131、HG20592、SH3406、ANSI B16.5
e. 产品标识：GB/T 12220
f. 供货规范：JB/T 7928

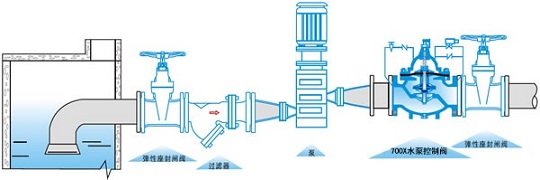

工作原理：
当水泵工作阀门向下游供水时，电磁导阀全开，针阀调至适当开度，上游水经针阀、单向阀进入主阀控制室，经电磁导阀流出，此时主阀控制室的压力保持主阀处于合适的开度，保持下游正常供水。
当水泵停止工作时，电磁导阀先关闭，主阀控制室停止排水，控制室压力升高，主阀开始关闭。当关闭至90%时，主阀上部行程开关输出停泵信号，水泵停止运转。此时下游回水经单向阀进入主阀控制室，控制室压力升高，主阀被关闭。
700X水泵控制阀设计特点：
1) 水泵控制阀呈流线型设计，通过电磁阀的导控实现准确的启闭，使用安全可靠，有效地防止水锤河水击声。
2) 防止泵出的水回流，有效地保护水泵，免受回流的冲击而产生反转。
3) 使用寿命长，安装、维修方便。
4) 适用于工矿、企业、高层建筑中由水泵直接供水及生活用水管网系统。
产品性能参数：公称压力(Mpa)
壳体试验压力(MPa)
密封试验压力(MPa)
适用介质
介质温度(℃)
1
1.5
1.1
水
0-80
1.6
2.4
1.76
2.5
3.75
2.75
产品零部件材料：
零件名称
零件材料
阀体 阀盖
WCB
阀座 阀盘
铜合金
密封圈 O型圈
丁腈橡胶
阀杆
2Cr13
弹簧
50CrVA
铜合金
铜合金
浮球阀
铜合金
微型过滤器
不锈钢
700X水泵控制阀产品外形与结构尺寸：
DN
20
25
32
40
50
65
80
100
125
150
200
250
300
350
400
450
L
150
160
180
200
203
216
241
292
330
356
495
622
698
787
914
978
H1
247
247
247
278
278
298
313
350
365
420
450
470
490
526
570
570
H
342
342
342
395
395
405
430
510
560
585
675
730
760
840
910
910
