- 产品名称: BFDG7M41HX活塞式管力阀
- 产品介绍:
适用于自动化给排水泵站的离心泵、真空泵、混流泵和轴流泵出水管道,设计有膜片式与活塞式两种控制装置。
BFDG7M41HX 活塞式管力阀产品简介:
是继老式手动控制阀、液控蝶阀、水力控制阀后的第三代新型蝶式多功能水泵控制阀,是当前国内外结构最新颖、性能最先进、运行最可靠的泵站新型控制设备。该阀适用于自动化给排水泵站的离心泵、真空泵、混流泵和轴流泵出水管道,设计有膜片式与活塞式两种控制装置,可分别适用于清水、原水类介质和污水、渣浆水类介质。产品类型上,开发有普通型、回水低压型、污水型等五种规格,以满足不同工况需求。
产品用途:
结构紧凑,体积小,重量轻,特别适用于大口径管网系统,可广泛应用于电力、环保、冶金、石化、水司、市政、食品等行业供、排水系统、污水泵房、化工流体等行业供水系统加压输出水泵的出口处。
工作原理:
主要由阀体、大阀瓣、小阀瓣、阀杆、调节杆、主控缸、旁通阀、弹簧、缓闭活塞等组成。阀门的启闭由输送介质驱动,与水泵自动联锁,无需人员外力操作。当水泵启动后,水压通过进口旁通管进入控制下腔,大阀瓣在进口介质作用下,连同小阀瓣一同缓慢开启,开阀速度可根据工况要求调节。当水泵关闭时,阀门进品介质失压,大阀瓣在自力作用下自动关闭,截止了70-80%的水流介质,同时,一部份回流水通过旁通阀进入控制缸上腔,推动控制杆下行,关闭小阀瓣至完全切断介质。关闭时间可通过旁通阀调节来实现,使水锤峰值控制在规定范围内。
BFDG7M41HX 活塞式管力阀设计特点:
采用先进的流体设计,结构紧凑、体积小、重量轻、能耗低、运行稳,密封效果好,并且兼具电动闸阀、电动蝶阀以及止回阀的功能,具有敏捷的快关速度和可调的泄压时间,能有效消除水锤危害,保护水泵及管网系统安全。
产品性能参数:项目
口径
<1000mm
≥1000mm
关阀时间(S)
快
1~2.5
1~5
慢
3~60
5~90
最低工作压力(Mpa)
0.05
阻力系数
0.3~1.1
开阀时间
10-60可调
水锤峰值
≤1.5倍水泵出口额定压力
水泵最高反转速度
≤1.2倍水泵额定转速
适用温度
未注明为80℃,可生产0-250
名称
公称通径(mm)
适用温度℃
适用介质
流阻系数
最低工作压力(Mpa)
参数
DN150-DN2000
0-80
泥污、污水
0.3-1.1
≥0.1
油品、海水
名称
关阀时间(可调)
开阀时间(可调)
结构长度标准
法兰标准
泄漏量
参数
快关1-3秒
20-60秒
GB2221-89
GB/T79-94
GB/T13927-92
慢关5-90秒
产品零部件材料:
零件名称
阀体
阀心
阀轴
密封面
填料
材料名称
球墨铸铁
球墨铸铁
不锈钢
橡胶
O型密封圈
碳钢
碳钢
不锈铁
不锈钢
不锈钢

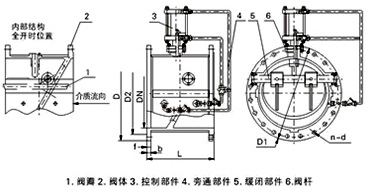

BFDG7M41HX 活塞式管力阀产品外形与结构尺寸:
公称
长度
外形尺寸(参考值)
连接尺寸(标准值)
通径
1.6 Mpa
2.5 Mpa
毫米
L
L1
L2
H
H1
B
B1
B2
n-b
D
D1
n-d
D
D1
n-d
400
406
830
625
580
525
16-30
620
550
16-36
450
432
870
685
640
585
20-30
670
600
20-36
500
457
930
720
715
650
20-33
730
660
20-36
600
508
1090
910
840
770
20-36
845
770
20-39
700
610
300
240
1260
520
1050
760
650
4/30
910
840
24-36
960
875
24-42
800
660
360
220
1440
600
1170
820
720
4/30
1025
950
24-39
1085
990
24-48
900
711
420
300
1535
650
1315
950
820
4/30
1125
1050
28-39
1185
1090
28-48
1000
811
460
350
1750
700
1460
1040
900
4/36
1255
1170
28-42
1320
1210
28-55
1200
850
500
410
1960
800
1580
1240
1070
4/36
1485
1390
32-48
1530
1420
32-55
1400
950
620
500
2250
900
1900
1400
1250
4/36
1685
1590
36-48
1755
1640
36-60
1600
1100
750
600
2500
1020
2100
1520
1300
4/36
1930
1820
40-55
1975
1860
40-60
1800
1200
850
680
2820
1150
2400
1620
1400
4/36
2130
2020
44-56
2195
2070
44-68
2000
1300
980
820
3150
1250
2750
1800
1550
4/48
2345
2230
48-60
2415
2280
48-68

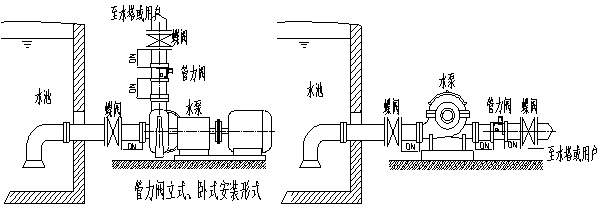

安装方式说明:
