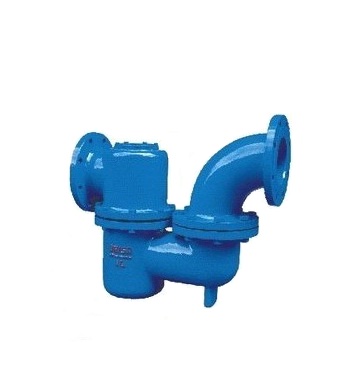

  • 产品名称:    F43X双封自净式防逆水封阀
  • 产品介绍:
    主要应用于清蓄水池溢流管道上,平时因阀内有水封可阻止下水道臭气进入清水池。
  • F43X双封自净式防逆水封阀产品简介:
        主要应用于清蓄水池溢流管道上,平时因阀内有水封可阻止下水道臭气进入清水池,因大雨或下水道堵塞等造成雨污水管水位增高时可阻止污水倒流清水池,是良好的供水卫生保护装置。
        本阀结构简单,溢流顺畅无阻,具有双重水封作用,阻隔臭气及污水倒灌,性能可靠,效果良好,且污水倒灌时所带杂物不影响密封性能。

    工作原理:
         主要由带存水弯的阀体及浮球盖板组件等组成,带浮球的盖板盖在阀体的密封阀座上,将阀腔分成内外两部分,内腔为清水部分,外腔通排水管道,当内腔充满清水时.因位于内腔的浮球作用,盖板压力降低,易于开启通流。溢流停止后,盖板可白行复位.盖严阀座,从而可严格阻断臭气及污水倒灌。如果水池进水口浮球阀关闭良好,数年不溢流,阀腔无水,浮球可加重盖板重量,更好地盖严阀座,同样可严格阻隔臭气及防止雨、污水倒灌清水池。如果污水进入阀体外腔,所带杂物仅能粘附在盖板外表面,不影响盖板封严阀座。故该防逆水阀工作可靠,效果好,不易出故障。且当有杂物沉淀时,下次溢流时可自动冲出阀体。

    产品性能参数:
    ① 公称压力:PN1.6—2.5M Pa
    ② 公称通径:DN80~DN1400
    ③ 容气腔压力(占管道压力百分数):50~70%
    ④ 适用介质:无杂物的清水、污水
    ⑤ 适用介质温度:0~80℃
    ⑥ 法兰标准:68/T l 7241 6 68/T 91 1 3
    ⑦ 试验标准:GB/T l 3927 APl 598

    F43X双封自净式防逆水封阀产品零部件材料:

    零部件

    零部件材质

    阀体阀盖

    WCB

    阀座阀盘

    铜合金

    密封圈 O型圈

    橡胶

    阀杆

    2Cr13

    弹簧

    50CrVA

    针型阀

    铜合金

    球阀

    铜合金

    球阀

    铜合金

    微型过滤器

    不锈钢

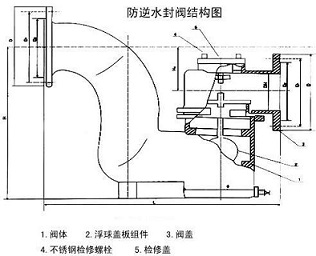

    产品外形与结构尺寸:

    DN

    D

    D1

    D2

    L

    H

    HO

    80

    200

    160

    135

    500

    380

    85

    100

    220

    180

    155

    560

    420

    85

    150

    285

    240

    210

    690

    510

    85

    200

    340

    295

    265

    825

    600

    95

    250

    395

    350

    320

    945

    700

    95

    300

    445

    400

    368

    1065

    795

    95

    400

    565

    515

    480

    1308

    930

    100

    500

    670

    620

    582

    1531

    1080

    100

    600

    780

    725

    682

    1770

    1250

    100

    700

    895

    840

    794

    2013

    1440

    120

    800

    1015

    950

    901

    2246

    1610

    120

    900

    1115

    1050

    101O

    2450

    1810

    120

    1000

    1230

    1160

    1110

    2695

    1940

    120

    1200

    1455

    1380

    1320

    2700

    1780

    140

    1400

    1675

    1590

    1530

    3100

    2080

    140

    F43X双封自净式防逆水封阀安装及作用说明:

       一般安装在清水池溢流管上,并彻窨井保护。
       应按进出水管方向水平安装,不得坚直或超过45℃倾斜安装,以免影响阀门盖板自动密封效果。
       前后均无需安装检修阀门,如需检修,,可在清水池不溢流时进行。
       防杂物污染能力甚强,一般无需检修,但需每隔两至三年检查一次阀芯是否动作灵活,有无杂物影响密封。
       检查时,只需打开阀顶部防护罩,用手拉动阀芯并自由放下即可。

    特别提示:

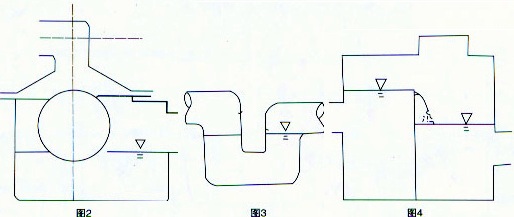

         装于清水池溢流管上,以前的防逆水封阀(图2)及存水弯(图3)或溢流井(图4)在阀内无水时,均不能阻隔臭气进入清水池,而当清 水池进口浮球鞋阀很好时,尤其是新建水池,往往很少溢流甚至数年无溢流,因而,上述三种装置均不能防止下水道臭气进入清水池,而本防逆水封阀的盖板浮球结 构则可无论是否有水均可阻隔臭气,保持清水池良好的卫生状况。

    上述三种防逆水封置,当雨、污水倒灌时,均易产生泥沙沉淀和淤积,无自净功能或自净能力很弱,后两种且无防逆作用,仅有水封本防逆水封阀则具有防淤自净能力,工作安全可靠。
