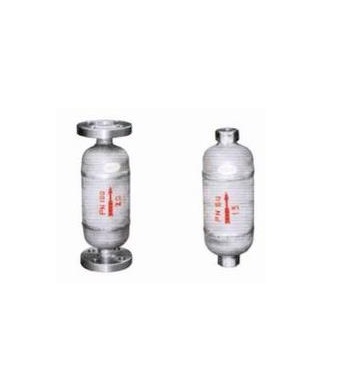

  • 产品名称:    SH系列倒置桶过热蒸汽疏水阀
  • 产品介绍:
    专门用来克服过热,高压,小负荷等多种不力因素。集水仓存集足够的凝结水,保证在整个排放周期能够保持水封。密封的小杯在集水仓中起密封调节作用。

  • SH系列倒置桶过热蒸汽疏水阀产品简介:
         专门用来克服过热,高压,小负荷等多种不力因素。集水仓存集足够的凝结水,保证在整个排放周期能够保持水封。密封的小杯在集水仓中起密封调节作用。

    工作原理:
        集水仓存集足够的凝结水,保证在整个排放周期都能够保持水封。集水仓中的小杯可以在进汽管口上下浮动。凝结水上升时,它封住进汽管。
        凝结水流入阀内,由于集水仓收集凝结水并且允许蒸汽从倒置桶下部流进,故在集水期间排放阀紧密关闭,不存在滴漏现象。

    设计特点:
    1. 耐磨损,耐腐蚀,耐水击;
    2. 独特的杠杆机构将桶提供的力充分放大,可在系统压力下开启阀门
    3. 阀孔位于阀的顶部,脏物不会存积在阀孔上;在压差冲洗作用下,脏的小颗粒以悬浮状态从阀内排出;
    4. 排放孔通过水封保护,可防止新鲜蒸汽泄漏。桶上的小孔可提供自动排空气;
    5. 倒置桶疏水阀不需要专门调节,凝结水不会存积造成水击。

    SH系列倒置桶过热蒸汽疏水阀产品性能参数和零部件材料:



    Body

    1Cr18NNi9Ti

    性能参数

    SH64P

    6.4MPa

    主要零部件材料表

    阀体

    Performance parameter

    Main parts materials

    Main valve seat

    Tungsten chromium cobalt alloy



    SH100P

    10.0MPa



    主阀座

    钨铬钴合金





    The duplicate velvet/floats the cup

    1Cr18NNigTi



    Highest working temperature

    500℃



    复阀、浮杯



    最高工作温度



    进水管

    Stainless Steel



    Highest permissible temperature

    550℃



    进气管

    不锈钢



    最高允许温度

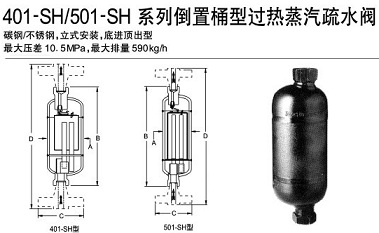

    SH系列倒置桶过热蒸汽疏水阀产品技术参数和外形结构尺寸:

    Model

    Nominal diameter

    Connection

    Pressure Rating(MPa)

    Max allowable TMP(℃)

    Exterma dimensions(mm)外型尺寸

    产品型号

    公称通径(DN)

    连接方式

    使用压力

    最高允许温度











    H

    W

    CS15Y-64P-SH

    15~25

    Thread螺纹

    0.01`6.4

    480

    300

    112

    CS45Y-64P-SH

    Flange 法兰

    480

    300

    112

    CS65Y-64P-SH

    Socket weld 承插焊

    480

    300

    112

    CS45-100P-SH

    Flange 法兰

    0.1~10.0

    420

    350

    112

    CS65-100P-SH

    Socket weld 承插焊

    420

    350

    112

    连续排水量

    一、 安装建议和集水管的尺寸的确定
    安装建议:通常在过热高压小负荷工况下,在集水管和疏水管内只有极少的凝结水的产生。因此,选择适当的管道及集水管尺寸是正确使用过热蒸汽疏水阀的关键。

    适当尺寸的集水管便于收集凝结的水,过小的集水管会产生“抽吸”效果,致使用集水管内压力降低把凝结的水从集水管和疏水阀中抽心,具体可以参照示意图。
