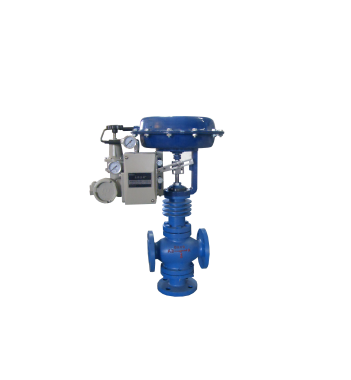

- 产品名称: ZX型新系列气动薄膜三通调节阀
- 产品介绍:
采用圆筒型薄壁窗口形阀芯导向，不同于柱塞形阀芯的衬套导向。配用多弹簧执行机构。具有结构简单、重量轻、体积小、拆装方便等优点。
ZX型新系列气动薄膜三通调节阀产品简介：
采用圆筒型薄壁窗口形阀芯导向，不同于柱塞形阀芯的衬套导向。配用多弹簧执行机构。具有结构简单、重量轻、体积小、拆装方便等优点。广泛应用于精确控制气体、液体等介质，工艺参数如压力、流量、温度、液位保持在给定值。适合于把一种流体通过三通阀分成二路流出或是把两种流体经三通阀合并成一种流体的场合。
本系列产品有三通合流及三通分流两种。
设计特点：
流体对阀芯作用方向都处于流开状态，故阀能稳定工作。
除上阀盖处衬套导向外，阀芯侧面与阀座内表面也有导向作用，导向面积大，工作可靠。
执行机构采用多弹簧结构，高度减小30％，重量减轻30％。
ZX型新系列气动薄膜三通调节阀技术参数表1：公称通径 DN (mm)
25
32
40
50
65
80
100
125
150
200
额定流量
合流
8.5
13
21
34
53
85
135
210
340
535
系数 (KV)
分流
8.5
13
21
34
53
85
135
210
340
535
可用合流结构替代
额定行程 L (mm)
16
25
40
60
膜片有效面积 Ae (c m 2 )
280
400
600
1000
公称压力 PN (MPa)
1.6 4.0 6.4
固有流量特性
直线、抛物线
固有可调比 R
30
工作温度 t( ℃ )
普通型：铸铁 -20 ~ 200 铸钢 -40~250 铸不锈钢 -60 ~ 250
散热型：铸钢 -40 ~ 450 铸不锈钢 -60~450
两种介质温度差 t( ℃ )
铸铁≤ 150 铸钢、铸不锈钢≤ 200
信号范围 Pr(kPa)
40~200
气源压力 Ps(MPa)
0.14~0.4
允许泄漏量
10 -4 X 阀额定容量
允许压差△ P(MPa)
0.86
0.75
0.48
0.31
0.27
0.18
0.11
0.12
0.09
0.05
本产品性能指标贯彻GB/T4213-92标准
产品零部件材料：
阀体、阀盖：HT200 ZG230~450 ZG1Cr18Ni9Ti
阀芯、阀座：1Cr18Ni9Ti
波纹膜片：丁腈橡胶夹增强涤纶织物
填料：聚四氟乙烯、柔性石墨
弹簧：60si2Mn
膜盖：A3
推杆、阀杆：2Cr13、1Cr18Ni9Ti
衬套：2Cr13
垫片：橡胶石棉板、10、1Cr18Ni9石棉缠绕垫片
ZX型新系列气动薄膜三通调节阀产品外形与结构尺寸：公称通径
25
32
40
50
65
80
100
125
150
200
A
282
306
306
306
394
394
394
498
498
498
H 1
PN16
121
130
140
153
178
190
200
260
320
360
PN40
130
140
150
160
185
200
220
280
320
380
PN64
160
170
180
200
230
250
282
310
430
480
H
普通型
PN16
490
480
540
580
710
730
750
895
1005
1045
PN40
PN64
560
561
596
630
760
798
876
892
1200
1263
高温型
600
615
650
670
850
870
900
1040
1330
1370
重量 (kg)
普通型
PN16
21
23
33
36
64
72
92
155
193
286
PN40
PN64
25
28
40
45
74
85
112
180
243
336
高温型
重量增加 (5-10) ％
