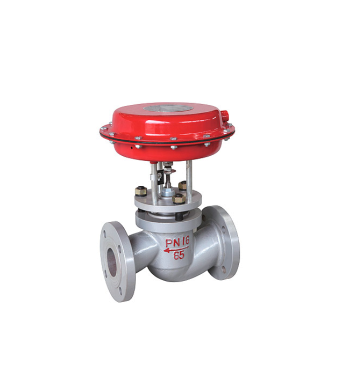

- 产品名称: ZJHC系列气动薄膜切断阀
- 产品介绍:
具有小型、轻巧的特点，泄漏等级可达到GB/T4213—92Ⅵ级。它接受调节仪表来的信号，关闭或打开阀门，调节系统中的压力、温度、流量、液位等工艺参数，适用于要求严密切断且安装空间紧凑的自控系统。
ZJHC系列气动薄膜切断阀产品简介：
在消化吸收国外先进技术的基础上设计了软密封结构，又采用了气动薄膜多弹簧执行机构，因此具有小型、轻巧的特点，泄漏等级可达到GB/T4213—92Ⅵ级。它接受调节仪表来的信号，关闭或打开阀门，调节系统中的压力、温度、流量、液位等工艺参数，适用于要求严密切断且安装空间紧凑的自控系统。
设计特点：
1. 阀芯密封面是由聚四氟乙烯和金属两部分组成。聚四氟乙烯起密封作用，金属部分起限位作用，密封性能可靠。
2. ZJHC型气动薄膜切断阀的作用方式可分为气关式和气开式两种。气关式由ZHA型正作用执行机构和阀组成，气开式由ZHB反作用执行机构和阀组成。
ZJHC系列气动薄膜切断阀产品工作原理：
原理：当无输入信号时，由弹簧初始予紧力，使阀芯处于关闭位置（气开）或打开位置（气关）。当气动操作压力输入薄膜气室中，此压力作用在膜片上产生一个推力，通过托盘压缩一组弹簧使推杆产生位移，切断阀组件中的阀杆通过开缝螺母和推杆相连，推杆的位移带动着阀芯部件产生位移，使阀芯到达打开位置（气开式）或关闭位置（气关式），从而达到打开或关闭阀门的目的。
产品性能参数和零部件材料：公称通径DN（mm）
15
20
25
32
40
50
65
80
100
125
150
200
额定流量系数kv
套筒
11
20
30
48
75
120
190
300
480
760
单座
5
7
11
20
30
48
75
120
190
300
480
760
三通
额定行程（mm）
8
12
20
25
40
50
允许泄漏量
硬密封（L/H）
套筒5×10-5阀额定容量 单座、三通1.2×10-7×阀的额定容量
软密封（ml/min）
无
介质温度℃
-200～+200、-40～+450
膜片有效面积（cm2）（薄膜式切断阀）
100
200
400
600
1000
公称压力PN（MPa）
1.6 4.0 6.4
允许压差（MPa）
单座
6.4
6.4
3.8
2.5
2.9
1.8
2
1.3
0.83
0.8
0.55
0.52
套筒
6.4
信号压力KPa
200（薄膜片）
阀体
Ht200 ZG230-450\ZG1Cr18Ni9Ti
阀塞套筒
1Cr18Ni9Ti Cr18Ni12Mo2Ti
阀芯、阀座
1Cr18Ni9Ti Cr18Ni12Mo2Ti
填 料
聚四乙烯 柔性石墨
可配附件
空气过滤减压器、电磁阀、阀位回讯器等
ZJHC系列气动薄膜切断阀产品外形与结构尺寸：
外形尺寸(mm)
ΦA
285
360
470
L
PN1.6
181
184
222
254
276
298
352
451
600
PN4.0
194
197
235
267
292
317
368
473
600
PN6.4
206
210
251
286
311
337
394
508
650
H
398
410
455
457
610
622
640
870
890
H1
PN1.6
52
57
75
82
92
100
110
142
170
PN4.0
117
150
187
PN6.4
65
70
85
90
102
107
125
172
207
重量
PN1.6
19
20
26
30
47
55
65
156
224
(㎏)
PN4.0 ～PN6.4
23
24
35
40
66
78
99
210
284
