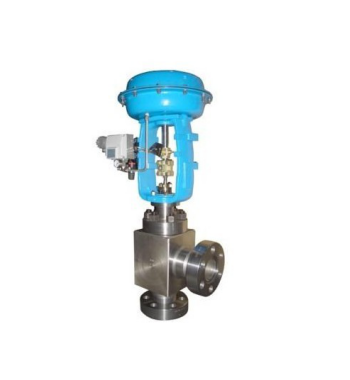

- 产品名称: HPAC高压笼式角阀
- 产品介绍:
一种压力平衡式的调节阀，阀体流体通道呈S流线型，压降损失小，流量大、可调范围广。可根据管道转向布局要求，选用角阀。
HPAC高压笼式角阀产品简介：
一种压力平衡式的调节阀，阀体流体通道呈S流线型，压降损失小，流量大、可调范围广。可根据管道转向布局要求，选用角阀。
调节阀配用多弹簧式薄膜执行机构，结构紧凑，输出力大。该阀广泛适用于要求动态稳定性好，噪音低，空化腐蚀小的高压降场合。
HPAC高压笼式角阀阀体参数：
1.型式：角型双座铸造球形阀
2.公称通径：40、50、65、80、100、150、200mm
3.公称压力：ANSI 900、1500、2500 JIS63K
4.连接型式：法兰连接：RF、RJ
5.法兰标准：JIS B2201-1984、ANSI B16.5-1981
6.焊接连接：嵌接焊SW（40～80mm） 对接焊BW（80～200mm）
7.材料：铸钢（ZG230-450）、CrMo钢、不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG316L）等
8.上阀盖：常温型（P）：-5～+230℃ 伸长Ⅰ型（EⅠ）：+230～+566℃
注：工作温度不准超过各种材料的允许范围
9.压盖型式：螺栓压紧式
填料：石棉编织填料、石墨填料
HPAC高压笼式角阀阀内件：
阀芯型式：金属阀座的压力平衡结构
流量特性：等百分比（%）和线性（L）
材料：不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等
电动执行器参数：
1.型式：HA多弹簧薄膜执行机构(图片是ZMA/B执行器)
2.膜片材料：丁睛橡胶夹尼龙布
3.弹簧范围：40～200、80～240kPa
4.供气压力：280～400kPa
5.气源接口：Rc1/4
6.环境温度：-30～+70℃
阀作用型式：气—关式或气—开式
附件：定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
性能
1.泄漏量：金属阀座：小于阀额定容量的0.1%，符合ANSI B16.104-1976Ⅲ级
2.回差：带定位器：小于全行程的1%
3.基本误差：带定位器：小于全行程的±1%
注：采用标准的V型聚四氟乙烯填料时
4.可调范围：50：1
