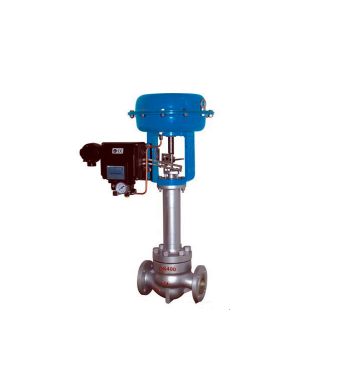

- 产品名称: HTSW波纹管密封单座调节阀
- 产品介绍:
阀芯采用上导向结构，阀结构紧凑，有呈S流线型的通道，使其压降损失小，流量大，可调范围广，流量特性精度高，符合IEC534标准。
HTSW波纹管密封单座调节阀产品简介：
阀芯采用上导向结构，阀结构紧凑，有呈S流线型的通道，使其压降损失小，流量大，可调范围广，流量特性精度高，符合IEC534标准。上阀盖采用波纹管密封结构，适用于极毒、易燃易爆易挥发和稀有贵重金属介质的调节。另外该阀也可用在真空的场合。
调节阀的泄漏量符合ANSI B16.104标准。调节阀配用多弹簧薄膜执行机构，其结构紧凑，输出力大。产品符合GB/T4213-92。
阀座参数表：
1. 型式：直通单座铸造球型阀
2. 公称通径：40、50、65、80、100、150、200mm
3. 公称压力：ANSI 125、150、300、600 JIS 10、20、30、40K PN1.6、4.0、6.4MPa
4. 使用压力：1MPa，2MPa，3.5MPa
5. 连接型式：法兰连接：FF、RF、RJ、LG、沟槽型、嵌入型
6. 法兰标准：JIS B2201、ANSI B16.5、GB/T9112～9124-2000等
7. 焊接连接：嵌接焊SW（40～50mm） 对接焊BW（65～200mm）
8. 材料：铸钢（ZG230-450）、铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG316L）、钛等
9. 上阀盖：-45～-17℃、-17～+230℃、+230℃～+350℃
注：工作温度不准超过各种材料的允许范围
10. 压盖型式：螺栓压紧式
11. 填料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料
阀内组件：
1. 阀芯型式：单座柱塞型阀芯
2. 流量特性：高容量流量特性
3. 金属阀座：等百分比特性（%）和线性特性（L）
4. 软阀座：等百分比特性（%）和线性特性（L）
5. 材料：不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不锈钢堆焊司太莱合金、钛和耐蚀合金等
波纹管材料 1Cr18Ni9 00Cr17Ni14Mo2
HTSW波纹管密封单座调节阀执行器参数：
1. 型式：LHA多弹簧薄膜执行机构、LVA5单弹簧薄膜执行机构、LVA6单作用气缸活塞执行机构
2. 膜片材料：乙丙橡胶夹尼龙布、丁腈橡胶夹尼龙布
3. 弹簧范围：20～100、80～240KPa（LHA、LVA5型），190～350、190～400KPa（LVA6型）
4. 供气压力：140～400kPa（LHA型）、140～280kPa（LVA5型）、400～500kPa（LVA6型）
5. 气源接口：Rc1/4”
6. 环境温度：-30～+70℃
7. 阀作：用型式 用正作用或反作用执行机构实现阀的气-关式或气-开式
8. 附件：定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、电磁阀、手轮机构等。
性能参数：
1. 泄漏量：
金属阀座：小于阀额定容量的0.01%，符合ANSI B16.104-1976IV级
软阀座：小于阀额定容量的10-7, 符合ANSI B16.104-1976IV级
2. 回差：
带定位器：小于全行程的1%，
不带定位器：小于全行程的3%（LHA1型小于全行程的5%）
3. 基本误差：
带定位器：小于全行程的±1%，
不带定位器：小于全行程的±5%
注：采用标准的V型聚四氟乙烯填料
4. 可调范围： 50：1（0.25≤Cv≤14）或30：1（CV≤0.16）
Cv值和行程：
I.高容量阀芯公称通径
40
50
65
80
100
150
200
阀座直径
40
50
65
80
100
150
200
额定Cv值
30
50
85
125
200
420
700
额定行程
25
38
50
75
II.高精度流量特性阀芯
公称通径
40
50
65
80
100
150
200
阀座直径
25
32
40
32
40
50
40
50
65
50
65
80
65
80
100
100
125
150
125
150
200
额定Cv值
10
17
24
17
24
44
24
44
68
44
68
99
68
99
175
175
275
360
275
360
640
额定行程
25
38
50
75
HTSW波纹管密封单座调节阀产品外形与结构尺寸
法兰距mm
公称通径
A
ANSI 125FF、PN1.6
JIS 16K RF
ANSI 300RF
JIS 600 RF
JIS 16K
JIS 20K
JIS 30K
JIS 40K
ANSI 150 RF
JIS20、30KRF
JIS 40K RF
沟槽型
沟槽型
沟槽型
沟槽型
JIS 10K FF，RF
JIS 30K RF
PN6.4
嵌入型
嵌入型
嵌入型
嵌入型
40
222
231
235
251
235
236
248
251
50
254
263
267
286
265
267
276
286
65
276
288
292
311
290
292
303
311
80
298
313
317
337
310
317
326
337
100
352
364
368
394
360
368
379
394
150
451
465
473
508
475
473
486
508
200
543
560
568
610
570
568
580
610
注：法兰距符合IEC534-3标准。
尺寸公称通径
A
ANSI 150
ANSI 300
ANSI 600
ANSI 300
ANSI 600
ANSI 150
ANSI 150、600
RJ
RJ
RJ
LG
LG
SW、BW
SW、BW
40
235
248
251
244
248
251
251
50
267
283
289
276
283
286
286
65
289
308
314
302
308
311
311
80
311
333
340
327
333
337
337
100
365
384
397
378
391
394
394
150
464
489
511
483
505
473
508
200
556
584
613
578
606
568
610
