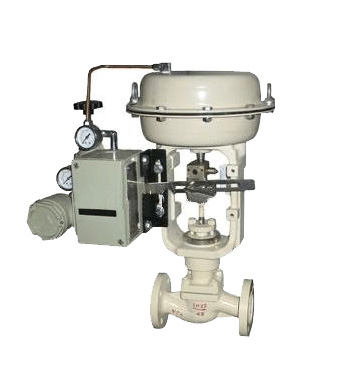

- 产品名称: HLC小口径套筒单座调节阀
- 产品介绍:
一种高性能的调节阀,坚固的阀芯导向和套筒可防止液体发生内蒸和空化。结构紧凑,有呈S流线型的通道,使其压降损失小,流量大,可调范围广,调节阀的泄漏量符合ANSI B16.104标准。
HLC小口径套筒单座调节阀产品简介:
一种高性能的调节阀,坚固的阀芯导向和套筒可防止液体发生内蒸和空化。结构紧凑,有呈S流线型的通道,使其压降损失小,流量大,可调范围广,调节阀的泄漏量符合ANSI B16.104标准。调节阀配用多弹簧薄膜执行机构,其结构紧凑,输出力大。本产品符合GB/T4213-92。
设计特点:
1. 结构紧凑,有呈S流线型的通道,使其压降损失小,流量大,可调范围广,流量特性精度高,符合IEC534标准。
2. 调节阀的泄漏量符合ANSI B16.104标准。
3. 调节阀配用多弹簧薄膜执行机构,其结构紧凑,输出力大,产品符合GB/T4213-92。
阀体技术参数:阀体型式
直通单座套筒式铸造球型阀
公称通径
15、20、25mm
公称压力
ANSI 125、150、300、600;JIS 10、16、20、30、40K;PN1.6、4.0、6.4MPa
连接型式
密封面型式
FF、RF、RJ、LG
法兰标准
JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等
焊接标准
承插焊SW
材料
铸钢、CrMo钢、铸不锈钢、哈氏合金等耐腐蚀合金
上阀盖
常温型
-17~+230℃
伸长I型
-45~-17℃、 +230~+566℃
伸长II型
-100~-45℃
伸长III型
-196~-100℃
压盖型式
螺栓压紧式
密封填料
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料
HLC小口径套筒单座调节阀阀内件:
阀芯形式
单座套筒柱塞型阀芯
流量特性
金属阀座
等百分比特性(%)和线性特性(L)
软阀座
材料
不锈钢、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等

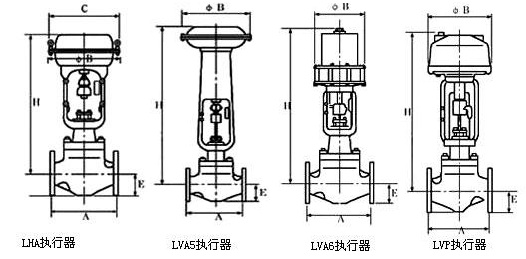

执行机构技术参数:
执行器型式
HA多弹簧薄膜执行机构、VA6单作用气缸活塞执行机构、VP双作用气缸活塞执行机构
膜片材料
乙丙橡胶夹尼龙布、丁腈橡胶夹尼龙布
弹簧范围
20~100、80~240KPa(HA型),190~350、190~400KPa(VA6型)
供气压力
140~400KPa(HA型)、400~500KPa(VA6型、VP型)
气源接口
RC1/4"(HA、VA型)、G3/8、1/2"(VP型)
环境温度
-30~+70℃
作用形式
气-关式或气-开式
可配附件
定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
性能参数:
泄漏量
金属阀座
小于阀额定容量的0.01%,符合ANSI B16.104-1976 IV级
软阀座
小于阀额定容量的10 ,符合ANSI B16.104-1976 VI级
回差
带定位器
小于全行程的1%
不带定位器
小于全行程的3%
基本误差
带定位器
小于全行程的±1%
不带定位器
小于全行程的±5%
—
注:采用标准的V型聚四氟乙烯填料
可调范围
50:1 (0.25≤Cv≤14)或30:1 (Cv≤0.16)
HLC小口径套筒单座调节阀Cv值和行程:
额定Cv值
0.01
0.04
0.1
0.16
0.25
0.4
0.63
1
1.6
2.5
4
流量特性
金属阀座
等百分比(%)
-
-
-
-
○
○
○
○
○
○
○
线性(L)
○
○
○
○
○
○
○
○
○
○
○
额定行程(mm)
14.3
公称通径
20、25
