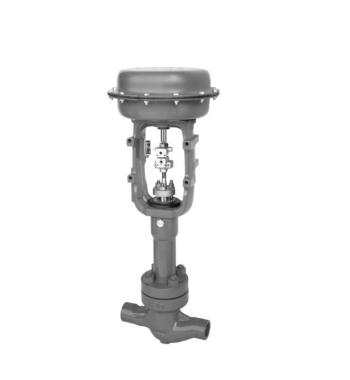

- 产品名称: HPC高压笼式调节阀
- 产品介绍:
一种压力平衡式的调节阀，阀结构紧凑，流体通道呈S流线型，压降损失小、流量大，可调范围广。泄漏量符合ANSI B16.104标准。
HPC高压笼式调节阀产品简介：
一种压力平衡式的调节阀，阀结构紧凑，流体通道呈S流线型，压降损失小、流量大，可调范围广。泄漏量符合ANSI B16.104标准。配用多弹簧薄膜执行机构，其结构紧凑，输出力大。产品符合GB/T4213-92。该阀广泛用于要求动态稳定性好，噪音低，空化腐蚀小的高压降场合。
设计特点：
1. 阀结构紧凑，流体通道呈S流线型，压降损失小，流量大，可调范围广。
2. 调节阀的泄漏量符合ANSI B16.104标准。
3. 配用多弹簧薄膜或气缸执行机构，其结构紧凑，输出力大。本产品符合GB/T4213-92标准。
阀体技术参数：阀体型式
直通锻造球型阀
公称通径
40、50、80、100、150、200、250、300mm
公称压力
ANSI 900、1500、2500；JIS 63K 注：DN250~300无ANSI 2500
连接型式
密封面型式
RF、RJ
法兰标准
JIS B2201-1984、ANSI B16.5-1981
焊接标准
嵌接焊SW(40~80mm) 对接焊BW(80~300mm)
材料
锻钢(碳钢、不锈钢、钛钢、耐蚀钢等)
上阀盖
常温型
-5～+230℃
伸长I型
+230～+566℃
压盖型式
螺栓压紧式
密封填料
石棉编织填料、石墨填料
阀内件：
阀芯形式
带组合密封圈或活塞环的压力平衡式阀芯
流量特性
等百分比特性、线性特性
材料
不锈钢、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等
HPC高压笼式调节阀执行机构技术参数：
执行器型式
HA多弹簧薄膜执行机构、VA6单作用气缸活塞执行机构、VP双作用气缸活塞执行机构
膜片材料
乙丙橡胶夹尼龙布、丁腈橡胶夹尼龙布
弹簧范围
20~100、80~240KPa(HA型)，190~350、190~400KPa(VA6型)
供气压力
140~400KPa(HA型)、400~500KPa(VA6型、VP型)
气源接口
RC1/4"(HA、VA型)、G3/8、1/2"(VP型)
环境温度
-30~+70℃
作用形式
气-关式或气-开式
可配附件
定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
性能参数：
泄漏量
金属阀座
小于阀额定容量的0.01%，符合ANSI B16.104-1976 IV级
软阀座
小于阀额定容量的10 ，符合ANSI B16.104-1976 VI级
回差
带定位器
小于全行程的1%
不带定位器
小于全行程的3%
基本误差
带定位器
小于全行程的±1%
不带定位器
小于全行程的±5%
—
注：采用标准的V型聚四氟乙烯填料
可调范围
50:1
Cv值和行程：
公称通径
40
50
80
100
150
200
阀座直径
25
32
40
32
40
50
50
65
80
65
80
100
100
125
150
125
150
200
额定Cv值
900-1500
12
17
25
17
25
52
52
78
110
78
110
180
180
270
375
270
375
650
2500
-
12
17
12
17
31
31
52
78
52
78
125
125
180
270
180
270
470
额定行程
25
38
50
75
法兰距 mm：
公称通径
A
JIS63K
ANSI 900
ANSI 1500
ANSI 2500
RF
RF(SW,BW)
RJ
RF(SW,BW)
RJ
RF(SW,BW)
RJ
40
323
333
333
333
333
358
361
50
354
375
378
375
378
400
403
80
431
440
443
460
463
498
504
100
496
510
513
530
533
575
585
150
699
715
718
770
776
820
833
200
895
915
918
972
982
1020
1036

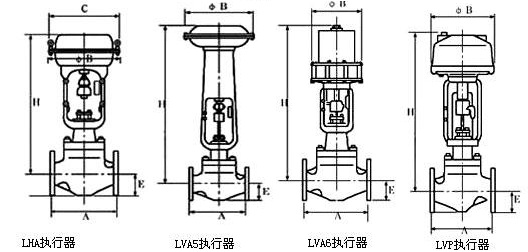

HPC高压笼式调节阀结构尺寸：
公称通径
执行机构
H
E
C
φB
ANSI 900
ANSI 1500
ANSI 2500
ANSI 900
ANSI 1500
ANSI 2500
JIS 63K
常温型(P)
伸长型(E1)
常温型(P)
伸长型(E1)
常温型(P)
伸长型(E1)
40
LHA3D、R
735
875
735
875
780
925
100
105
120
363
350
LHA4D、R
890
1030
890
1030
935
1080
520
470
50
LHA3D、R
765
925
765
925
800
960
110
120
130
363
350
LHA4D、R
925
1085
925
1085
960
1120
520
470
80
LHA3D、R
800
980
800
980
835
1005
140
150
165
363
350
LHA4D、R
960
1140
960
1140
995
1165
520
470
100
LHA3D、R
835
1015
835
1015
880
1050
160
170
195
363
350
LHA4D、R
995
1175
995
1175
1040
1210
520
470
LVA5D
1380
1560
1380
1560
1425
1595
620
LVA5R
1490
1670
1490
1670
1535
1705
620
LVA6R
1229
1409
1229
1409
1274
1444
445
150
LHA3D、R
895
1075
895
1075
935
1110
210
225
260
363
360
LHA4D、R
1055
1235
1055
1235
1095
1270
520
470
LVA5D
1440
1620
1440
1620
1480
1655
620
LVA5R
1550
1730
1550
1730
1590
1765
620
LVA6R
1300
1480
1300
1480
1340
1515
445
LVP5
1080
1260
1080
1260
1120
1295
345
200
LHA4D、R
1155
1395
1155
1395
1185
1370
280
290
330
520
470
LVA5D
1545
1785
1545
1785
1575
1760
620
LVA6R
1655
1895
1655
1895
1685
1870
620
LVP6
1395
1635
1395
1635
1425
1610
445
