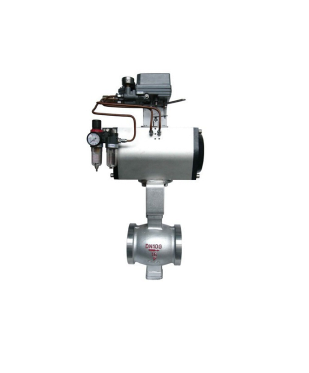

- 产品名称: ZSHV气动活塞式V型调节球阀
- 产品介绍:
球芯呈V型状,可实现线性调节,可调范围大,当阀门关闭时,V形缺口与阀座之间产生楔形剪切作用,并既具有自洁功能又可防止球芯卡死,特别适用于管线结垢冻结场合。适宜于控制纸浆，污水，含用纤维和颗粒固体悬浊介质及粉粒关介质。
ZSHV气动活塞式V型调节球阀产品简介：
球芯呈V型状,可实现线性调节,可调范围大,当阀门关闭时,V形缺口与阀座之间产生楔形剪切作用,并既具有自洁功能又可防止球芯卡死,特别适用于管线结垢冻结场合.适宜于控制纸浆,污水,含用纤维和颗粒固体悬浊介质及粉粒关介质.配用的ZGH系列气缸活塞式执行机构,结构简单,输也力矩大.本系列球阀按密封性能分为软密封和硬密封;按调节方式分为调节型和切断型,切断型按作用型号式分为单作用式和双作用式,调节型为双作用式.单作用式的独特优点是一旦动力源发生故障,球阀将按控制系统的要求自动处于关闭和开启位置.产品广泛应用于电力,石油,化工,造纸,轻纺,食品,制药,航空航天等领域.
设计特点：
1. 不带任何管接头的整体式阀体，因此不受管道或螺栓应力影响，并且由于阀体无任何管接头，故耐压壳体不会受压力“突变”的影响。
2. 阀体，即使在小流量或高粘度介质的情况下，也可在整个量程范围内，保证控制的精确性。
3. 防漏耐用的阀座在其外径处衬有带不锈钢内芯ＰＴＦＥ杯形或是Ｏ型密封圈，阀座用截面较大的钨钴硬质合金制成，通过一个合金的波纹弹簧进一步增强了阀座的结构。
4. 当阀门关闭时，Ｖ型缺口与阀座之间产生楔形剪切作用，并既具有自洁功能又可防止球芯卡死，特别适用于管线结垢冻结或含有纤维和颗粒固体场合。
ZSHV气动活塞式V型调节球阀产品性能参数：公称通径DN(mm)
25～400
公称压力PN(MPa)
1.6～6.4
公称压力Ps(MPa)
强度试验
2.4～9.6
密封试验
1.76～7.0
材料\代号
C
P
R
主要
阀体
WCB
ZG1Cr18Ni9Ti
ZGOCr18Ni12Mo2Ti
零件
球杆
2Cr13
ZG1Cr18Ni9Ti
ZG0Cr18Ni12Mo2Ti
阀杆
2Cr13
1Cr18Ni9Ti
0Cr18Ni12Mo2Ti
密封圈
聚四氟乙烯、不锈钢、硬质合金
填料
聚四氟乙烯、柔性石墨
适用
适用介质
水,蒸汽,油品
硝酸类
醋酸类
工况
适用温度
-28～425℃
-28～500℃
执行器
型 号
GT系列、AW系列,SW系列、BAW系列, BRAY系列
气源压力
0.4～0.7MPa
连接形式
对夹式、法兰式，法兰按JB79-59标准
基本误差
回差
死区
输入信号
气源
电信号
气信号
接口
全行程的
全行程的
全行程的
4～20mADC
20～100Kpa
G1/8" G1/4"
≤±2%
≤±2%
≤0.8%
性能参数表2
公称通径D（mm）
25
32
40
50
65
80
100
125
150
200
250
300
350
400
额定流量系数Cv
32
43
78
90
160
250
360
610
1120
1850
2950
3700
7195
11466
公称压力PN（MPa）
1.6、2.5、4.0、6.4
流量特性
近似等百分比（参见典型曲线图）、直线特性
阀板转角（度）
0°～至90°（可调）
允许泄漏量等级
软密封：零泄露
软密封：VI微气泡级，金属密封：≤额定CV×0.065%
硬密封：≤额定Cv×0.001%
动作时间（S）
0.5
1
2.5～4.0
7
10
可调节比
250:01:00
300:01:00
允许压差
执行机构
状态
PN1.6,2.5,4.0,6.4/ANSI Class 150#, 300#/JIS10K,20K,30K
填料：聚四氟乙石棉
25
40
50
65
80
100
125
150
200
250
300
GT65
关闭
4.99
1.13
△P
0.74
0.31
GT80
关闭
4.99
4.99
4.99
2.8
1.33
△P
1.72
0.83
0.53
0.3
0.16
GT90
关闭
4.99
4.99
2.8
2.62
△P
1.33
1.33
0.49
0.28
GT100
关闭
4.52
1.56
△P
0.48
0.16
GT125
关闭
4.52
4.5
2.31
1.43
△P
0.82
0.45
0.25
0.19
GT160
关闭
4.5
4.97
3.32
△P
0.81
0.52
0.4
1.13
AW17
关闭
4.95
3.21
0.13
2.74
1.91
△P
0.9
0.69
3.71
0.42
0.31
AW20
关闭
0.7
3.23
2.51
△P
0.7
0.54
0.4
ZSHV气动活塞式V型调节球阀产品外形与结构尺寸：
公称通径DN
尺 寸 (mm)
对夹
法兰式
L
H
D
D
D1
D2
q
Z-Φd
25
64
110
85
65
14
4-14
102
233
40
82
145
110
85
16
4-18
114
280
50
100
160
125
110
16
4-18
124
362
65
120
180
145
120
18
4-18
145
377
80
131
195
160
135
20
8-18
165
410
100
158
215
180
155
20
8-18
194
423
125
180
245
210
185
22
8-18
213
436
150
216
280
240
210
24
8-23
229
653
200
268
335
295
265
26
12-23
243
703
250
326
405
355
320
30
12-25
297
787
300
460
460
410
3750
30
12-25
338
827
350
470
-
-
-
-
-
1050
400
525
-
-
-
-
-
1100
