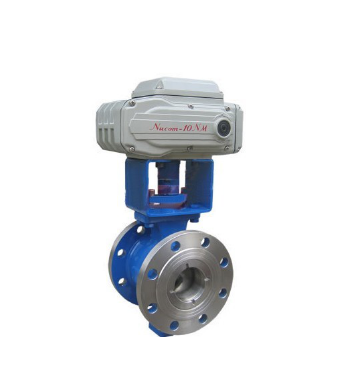

- 产品名称: VQ941F电动V型调节球阀
- 产品介绍:
采用板簧加载的可动阀座结构，阀座与球芯不会产生卡阻或脱离等问题，密封可靠，使用寿命长。
VQ941F电动V型调节球阀产品简介：
采用板簧加载的可动阀座结构，阀座与球芯不会产生卡阻或脱离等问题，密封可靠，使用寿命长。由于球芯带有Ｖ型结构，对阀座具有剪切作用，V型切口的球芯与金属阀座之前具有剪切作用，特别适用于含纤维、微小固体颗粒、料浆等介质；蜗轮传动V形切断球阀还具有调节并可靠定位能力，流量特性为近似百分比，可调范围广。
产品用途：
广泛适用于造纸、化工、冶金等工业企业中含有纤维或微小固体颗粒的悬浊液介质中对有关工艺参数的控制，特别适用于制浆、造纸生产过程中的纸浆、白水、黑液、白液等悬浮颗粒的流体及浓、浊浆状流体介质的自动调节。
设计特点：
1. 具有弹性负荷压力辅助密封座保证阀座与球芯自努至终的紧密接触。
2. 具有整体式的阀体结构，不存在产生潜在泄漏的可能。
3. 具有等百分比特性，有很宽的控制范围和特别稳定的控制过程，可广泛用应于多种工艺流程中。
4. 阀杆和球芯采用渐开线花键连接，当齿廓受载时，齿上有径向力能起自动定心作用，且各齿受力均匀使之强度高、寿命长。
试验标准：公称压力
试验压力
适用介质
适用温度
PN（MPa）
壳体试验
密封试验
1.6
2.4
1.76
水、油、气及
-28℃～550℃
2.4
3.75
2.75
高粘度、含纤维、
4
6
4.4
固体颗粒等介质
应用规范
连接法兰
JB79-59 GB20592-97 AMSI B16.5
检验和试验
JB/T 9092-99 、API 598
VQ941F电动V型调节球阀性能参数：
基本误差
回差
死区
输入信号
输出信号
全行程的 ≤±2%
全行程的 ≤±2%
全行程的 ≤0.8%
4～20mADC
4～20mADC
公称通径DN（mm）
25
32
40
50
65
80
100
125
150
200
250
300
350
400
额定流量系数Cv
32
43
78
90
160
250
360
610
1120
1850
2950
3700
7195
11466
公称压力PN（MPa）
1.6、2.5、4.0、6.4
流量特性
近似等百分比（参见典型曲线图）、直线特性
阀板转角（度）
0°～至90°（可调）
允许泄漏量等级
软密封：零泄露
软密封：VI微气泡级，金属密封：≤额定CV×0.065%
硬密封：≤额定Cv×0.001%
动作时间(S/90度)
8.5～30
36～60
可调节比
250:01:00
300:01:00
产品零部件材料：
零件名称
材质
阀体、阀盖
WCB
CF8
密封圈
2Cr13+氮化
304+氮化
球体
2Cr13+硬格
304+硬格
阀座、阀杆
2Cr13
304
垫片
柔性石墨+不锈钢
柔性石墨+不锈钢
双头螺栓
35CrMoA
1Cr18Ni9Ti
VQ941F电动V型调节球阀产品外形与结构尺寸：
公称通径
尺寸 (mm)
DN(mm)
D
D1
D2
b
Z-Φd
L
L1
H1
H2
25
110
85
65
14
4-14
102
196
277
60
40
145
110
85
16
4-18
114
196
305
75
50
160
125
110
16
4-18
124
196
364
95
65
180
145
120
18
4-18
145
255
379
105
80
195
160
135
20
8-18
165
255
389
120
100
215
180
155
20
8-18
194
255
402
140
125
245
210
185
22
8-18
213
255
426
165
150
280
240
210
24
8-23
229
255
453
185
200
335
295
265
26
12-23
243
255
473
205
250
405
355
320
30
12-25
297
310
540
240
300
460
410
3750
30
12-25
338
310
590
290
注意事项：
1. 请务必接对电源相序，以免阀门或执行器损坏。
2. 通电时禁止手动操作。
3. 户外使用时最好给电动执行器外加防护盖子，防止老化。
4. 开盖后应拧紧密螺丝，防止进水或灰尘进入电动执行器内部。
5. 请不要安装在易爆气体周围，如需防爆订货时请说明。
6. 请确定输入电压和配线接点是否正确。
7. 禁止超负荷使用电动执行器。
