- 产品名称: ZJHM精小型气动套筒调节阀
- 产品介绍:
由多弹簧气动薄膜执行机构和顶导向式直通低流阻单座阀组成。具有结构紧凑、重量轻、动作灵敏、流体通道呈S流线型、压降损失小、阀容量大、流量特性精确,配用电-气阀门定位或气动阀门定位器,可实现对工艺管路流体介质的自动调节控制,广泛应用于精确控气体、液体、蒸汽等介质的工艺参数如压力、流量、温度、液位等参数保持在给定值。
ZJHM精小型气动套筒调节阀产品简介:
由多弹簧气动薄膜执行机构和顶导向式直通低流阻单座阀组成。具有结构紧凑、重量轻、动作灵敏、流体通道呈S流线型、压降损失小、阀容量大、流量特性精确,配用电-气阀门定位或气动阀门定位器,可实现对工艺管路流体介质的自动调节控制,广泛应用于精确控气体、液体、蒸汽等介质的工艺参数如压力、流量、温度、液位等参数保持在给定值。是符合IEC标准的新一代通用调节阀产品。
设计特点:
1. 是自动化控制系统中仪表的执行单元,采用电-气阀门定位器,以电信号和压缩空气为动力,接受控制系统输入的0-10mA DC或4-20mA DC电流信号,由调节器将压缩空气,转换成气源压力信号输入输出,可实现分程控制(段幅信号),从而改变阀门开度位移,达到对流体介质的工艺参数精确调节控制
2. 按作用模式可分;
正作用:气闭式-常开型(当信号压力增大时阀位向下位移),《B型》
反作用:气开式-常闭型(当信号压力增大时阀位向上位移),《K型》
3. 采用了平衡型阀芯,不平衡力小,操作稳定适用于阀前阀后压差大且泄漏稍大的工作场合。
4. 阀芯采用了压力平衡式阀芯,(双密封面或单密封面)结构,阀芯为圆柱型,经过精密加工开出一定特性的窗孔,由套筒的内圆导向和顶导向,因而阀杆上不平衡力很小、操作稳定、性能好,是一种力平衡型的调节阀。适用于阀前后两端压差较高的场合,由于阀芯有套筒的侧面导向,受涡流冲击所产生的振动被减弱,故具有噪音低、空化闪蒸作用小、使用寿命长等优点。但阀座泄漏率较单座阀稍大。
5. 通过改变阀芯形状的设计;不同的阀芯窗孔形状会得到不同流量特性值:等百分比(对数)性、直线性。
执行机构主要技术参数:型号
ZHA-22
ZHA-23
ZHB-34
ZHA-45
ZHA-56
ZHB-22
ZHB-23
ZHB-34
ZHB-45
ZHB-56
有效面积cm2
350
350
560
900
1600
行程mm
16
25
40
60
100
弹簧范围KPa
20~100(标准):40~200;80~240; 20~60; 60~100
操作方式
普通型、带手动手轮操作型(侧装式、顶装式)
主要技术参数:
公称通径mm
20
25
32
40
50
65
80
100
125
150
200
250
300
阀座直径mm
10
12
15
20
25
32
40
50
65
80
100
125
150
200
250
300
额定流量
直线
1.8
2.8
4.4
6.9
11
17.6
27.5
44
69
110
176
275
440
690
1100
1760
系数Kv
等百分比
1.6
2.5
4
6.3
10
16
25
40
63
100
160
250
400
630
1000
1600
额定行程L(mm)
10
16
25
40
60
100
执行器型号
ZHA/B-22
ZHA/B-22
ZHA/B-23
ZHA/B-34
ZHA/B-45
ZHA/B-56
薄膜有效面积Ae(cm2)
350
350
350
560
900
1600
气源压力Ps(MPa)
0.14~0.4
信号范围Pr(KPa)
20~100、40~200、80~240 段幅:20~60、60~100
电信号
4~20mA DC或0~10mA DC (切断型:电磁阀AC220V或DC24V)
作用模式
气开式(K)型、气关式(B)型
流量特性
直线、等百分比、快开性
允许泄漏量(L/h)
硬密封:(IV级)10-4×阀额定容量、软密封:VI级
固有可调比R
50:01:00
气源接头
M16×1.5
公称压力PN(MPa)
1.6 2.5 4.0 6.4
ZJHM精小型气动套筒调节阀技术参数表2:
项目
指标值
项目
指标值
基本误差%
不带定位器
±5.0
始
气关
不带定位器
始点
±5.0
终
终点
±2.5
带定位器
±1.0
点
带定位器
始点
±1.0
偏
终点
±1.0
回差%
不带定位器
3
差
气开
不带定位器
始点
±2.5
%
终点
±5.0
带定位器
1
带定位器
始点
±1.0
终点
±1.0
死区%
不带定位器
3
带定位器
0.4
允许泄漏量L/h
1×10-3×
阀额定
额定行程偏差%
±2.5
容量
允许压差:
开关方式
执行机构型号
弹簧范围KPa
起源压力KPa
需要附件
公称通径(阀座直径)mm
25
40
50
65
80
100
150
200
气关
ZHA-22
20~100
0.14
-
3
20~100
0.25
P
6.4
40~200
0.4
P或R
6.4
ZHA-23
20~100
0.14
-
2.25
1.95
20~100
0.25
P
6.4
6.4
40~200
0.4
P或R
6.4
6.4
ZHA-34
20~100
0.14
-
2.36
2.04
1.67
20~100
0.25
P
6.4
6.4
6.4
40~200
0.4
P或R
6.4
6.4
6.4
ZHA-45
20~100
0.14
-
1.41
1.14
20~100
0.25
P
6.4
6.4
40~200
0.4
P或R
6.4
6.4
气开
ZHA-22
20~100
0.14
-
1.5
40~200
0.25
P或R
4.5
80~240
0.4
P
6.4
ZHA-23
20~100
0.14
-
1.13
0.98
40~200
0.25
P或R
3.38
2.93
80~240
0.4
P
6.4
6.4
ZHA-34
20~100
0.14
-
1.18
1.02
0.84
40~200
0.25
P或R
3.54
3.06
2.51
80~240
0.4
P
6.4
6.4
5.85
ZHA-45
20~100
0.14
-
0.71
0.57
40~200
0.25
P或R
2.12
1.71
80~240
0.4
P
4.94
4
P:定位器 R:气动继动器
产品零部件材料:零件名称
材料
温度范围
阀体上阀盖
HT200
-20~200℃
ZG230-450
-40~450℃
ZG1Cr18Ni9Ti
-250~550℃
ZG0Cr18Ni12Mo2Ti
-40~600℃
阀芯、阀座
1Cr18Ni9
-250~550℃
0Cr18Ni12Mo2Ti
-250~550℃
填 料
聚四氟乙烯
-40~200℃
膜 片
丁晴橡胶夹增强涤沦织物
压缩弹簧
60Si2Mn
膜 盖
A3

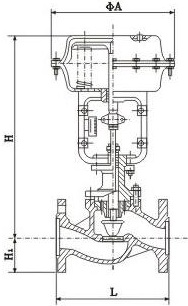

ZJHM精小型气动套筒调节阀产品外形与结构尺寸:
DN
L
H
H1
质量(kg)
φA
PN16
PN40
PN64
普通
高温
PN6
PN16
PN40
PN64
PN6
PN40
PN16
PN64
25
185
197
210
410
560
50
57
70
20
24
285
40
222
235
251
455
620
65
75
85
26
35
50
254
267
286
457
627
70
82
90
30
40
65
276
292
311
610
790
80
92
100
47
66
360
80
298
317
337
622
807
95
100
107
55
78
100
352
368
394
640
850
105
110
117
125
65
99
150
451
473
508
870
1130
132
142
150
172
130
160
470
200
600
650
890
1150
160
170
187
207
175
250
250
730
775
1203
1523
187
202
225
235
350
470
580
300
850
900
1234
1554
220
230
257
265
500
660
