- 产品名称: ZDLQ ZDLX型电子式电动三通调节阀
- 产品介绍:
广泛应用于精确控气体,液体,蒸汽等介质的工艺参数如压力,流量,温度,液位等参数保持在给定值.适合于把一种流体通过三通阀分成二路流出或把两种流体经三通阀合并成一种流体的工况。
ZDLQ ZDLX型电子式电动三通调节阀产品简介：
是由直行程电子式电动执行机构和采用圆筒型薄壁窗口形阀芯的三通合流(分流)阀组成.具有结构紧凑,重量轻,动作灵敏,流量特性精确,直接接受调节仪表输入的(4-20mA DC 0-10mA DC或1-5V DC)等控制信号及单相电源即可控制运转,实现对工艺管路流体介质的自动调节控制,广泛应用于精确控气体,液体,蒸汽等介质的工艺参数如压力,流量,温度,液位等参数保持在给定值.适合于把一种流体通过三通阀分成二路流出或把两种流体经三通阀合并成一种流体的工况。
产品执行标准：
结构长度GB/T12221-05 材料:GB/T12228~12230
法兰连接:JB/T79-94 GB/T9113
符合:IEC60534标准
设计特点：
1. 自动化控制系统中仪表的执行单元,以AC220V电源电压作动力,接受来自DCS,PLC系统或调节仪表,操作器等输入的(4-20mA,0-10mA或1-5VDC)电流信号或电压信号,即可控制运转.全电子式电动执行器,采用机电一体化结构,具有机内伺服操作和开度信号位置反馈,位置指示,手动操作等功能,功能强,性能可靠,连线简单,调节精度高,以直行程输出的推力改变阀门开度位移,达到对流体介质的工艺参数精确调节控制。
2. 按作用模式可分；
正作用:电闭式(当电信号增大时阀位向下位移),《B型》
反作用:电开式(当电信号增大时阀位向上位移),《K型》
3. 阀芯结构为圆筒型薄壁窗口形阀芯,采用阀芯侧面导向与阀座内表面导向和上衬套导向,因此导向面积大,工作可靠.流体对阀芯作用方向都处于流开状态,故阀工作性能稳定.
4. 有三通合流式调节阀(把两种流体经三通阀混合成一种流体)和三通分流式调节阀(把一种流体经三通阀分成两路流出)两种形式.当公称通径DN≤80mm和压差较小的场合时,分流阀可以采用同口径的合流阀代替.流量特性有直线性,抛物线性两种.
5. 可以代替二台同时使用的二通调节阀,起分流或合流作用及两相调节配比作用.
广泛应用于化工,石油,冶金,电站,轻纺,造纸和制药等工业生产过程的自动化调节和远程控制.
产品压力等级有PN1.6 4.0 6.4MPa；公称通径DN25~300mm；适用流体温度有-40~+450℃；按温度高低配用不同阀盖可分常温型,高温型两种.
执行机构参数：型号
输出推力N
速度mm/s
最大行程(mm)
型号
输出推力N
速度mm/s
最大行程(mm
381LSA-08
800
4.2
30
PSL201
1000
0.4/1.2
50
381LXA-08
800
4.2
381LSA-20
2000
2.1
30
PSL202
2000
0.4/1.2
50
381LXA-20
2000
2.1
381LSB-30
3000
3.5
60
PSL204
4500
0.4/1.2
50
381LXB-30
3000
3.5
381LSB-50
5000
1.7
60
PSL208
8000
1
50
381LXB-50
5000
1.7
381LSC-65
6500
2.8
100
PSL210
10000
1
50
381LSC-99
10000
2
100
PSL312
12000
1
65
381LSC-160
16000
1
100
PSL325
25000
1
100
(信号线用屏蔽线) 防护等级:相当IP55 隔爆标志:ExdⅡBT4 带手柄
(信号线用屏蔽线) 防护等级:IP65 带手轮
ZDLQ ZDLX型电子式电动三通调节阀技术参数表1：
项目
指标值
基本误差％
≤±2.5；
回差％
≤±2.5；
死区％
1
始终点偏差％
电开
始点
±2.5
终点
±2.5
电关
始点
±2.5
终点
±2.5
可调范围
30:01:00
额定行程偏差％
2.5
技术参数表2：
；；
额定流量
合流
8.5
13
21
34
53
85
135
210
340
535
800
1360
系数Kv
分流
85
135
210
340
535
800
1360
额定行程L(mm)
16
25
40
60
100
执行器型号
3810L
381LS-20
381LS-30
381LS-50
381LS-65
381LS-99
PSL
PSL202
PSL204
PSL208
PSL312
PSL325
防爆型
381LX-20
381LX-30
381LX-50
381LX-65
381LX-99
电源电压
AC220V 50Hz
信号范围
4～20mA DC 0～10mA DC或1～5V DC 0～10V DC
作用模式
电开式(K)型,电关式(B)型
故障状态时
全开,全关,自锁保位
流量特性
直线性,抛物线性
允许泄漏量(L/h)
1×10-3×阀额定容量
固有可调比R
30:01:00
公称压力PN(MPa)
1.6 2.5 4.0 6.4
产品零部件材料：
公称通径mm
25
32
40
50
65
80
100
125
150
200
250
300
允许压差MPa
3.32
2.2
2.2
1.41
1.38
0.94
0.61
0.51
0.36
0.2
0.19
0.13
材料
C(WCB)
P(304)
R(316)
阀体,阀盖
WCB(ZG230-450)
ZG1Cr18Ni9Ti(304)
ZG1Cr18Ni12Mo2Ti(316)
阀芯,阀座
304或司钛莱合金堆焊
304或司钛莱合金堆焊
316或司钛莱合金堆焊
阀杆
2Cr13
1Cr18Ni9Ti
1Cr18Ni12Mo2Ti
填料
V型聚四氟乙烯(F4),柔性石墨,不锈钢波纹管
垫片
增强聚四氟乙烯 (F4),不锈钢垫片,金属石墨缠绕垫片
推杆,衬套
2Cr13
适用介质
水,蒸汽,油品类气液体
硝酸碱类腐蚀性气液体
醋酸类等腐蚀性气液体
常温型适用温度
-30～+250 F4:≤200℃
-40～+250 F4:≤200℃
-40～+250℃ F4:≤200℃
高温型适用温度
-30～+450℃
-40～+450℃
-40～+450℃

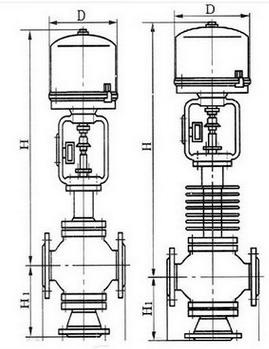

ZDLQ ZDLX型电子式电动三通调节阀结构与尺寸图：
公称通径
L
行程
H
H
D
PN(MPa)
PN(MPa)
常温
中温
4
6.4
4
6.4
25
190
200
16
150
160
555
707
225
32
210
210
16
160
170
561
709
225
40
230
235
25
170
180
660
812
225
50
255
265
25
190
200
675
827
225
65
285
295
40
220
220
863
1027
225
80
310
320
40
230
240
686
1032
225
100
355
370
40
250
260
872
1036
225
125
425
440
60
300
300
905
1120
225
150
460
475
60
320
320
920
1135
225
200
560
570
60
380
380
950
1165
225
250
660
670
100
474
474
1203
1440
415
300
735
770
100
585
585
1265
1502
415
公称通径
行程
D
H
L
H
重量Kg
PN(MPa)
PN(MPa)
PN(MPa)
4
6.4
4
6.4
4
6.4
80
40
225
885
310
320
250
260
78
98
100
40
225
897
355
370
275
285
93
118
125
60
225
931
425
440
320
320
155.5
172.5
150
60
225
945
460
475
340
340
207.5
323.5
200
60
225
979
560
570
400
400
384.5
412.5
250
100
415
1268
660
670
540
540
627
659
300
100
415
1294
740
770
612
612
780
819
